| Номер в госреестре | 49257-12 |
| Наименование СИ | Наборы мер зональных коэффициентов отражения |
| Обозначение типа СИ | НМЗО-1 и НМЗО-2 |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 14.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2 (далее по тексту - наборы мер) предназначены для измерений зональных коэффициентов отражения при поверке химических и медицинских приборов, работающих по принципу измерения коэффициента отражения.
Принцип действия набора мер заключается в сравнении измеренного прибором значения зонального коэффициента отражения с номинальным значением, указанным в свидетельстве о поверке на меру, в результате чего определяется погрешность прибора.
Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2 состоят из пяти светофильтров в форме плоскопараллельных пластин, изготовленных из отражающих оптических стекол (МС-20, ОНС-4, ОСЗС-1, ОЗС-1, ОКС-01) диаметром 8 мм и толщиной не более 2 мм, вставленных в металлические чернёные оправы прямоугольной и цилиндрической формы, соответственно.
Все измерения зональных коэффициентов серой, сине-зеленой, зелёной и красной мер набора мер проводят относительно белой меры, величина зонального коэффициента отражения которой определяется для источников излучения приборов и принимается равной 100 %.
Все меры помещаются в футляр, устройство которого предохраняет меры от резких ударов и загрязнения.

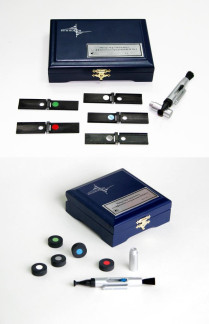

Внешний вид наборов мер представлен на рисунках 1 и 2.
*
Метрологические и технические характеристики наборов мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2 представлены в таблице 1.
Таблица 1_
| Наименование характеристики | Значение характеристики | |||
| Набор НМЗО-1 | Набор НМЗО-2 | |||
| Диапазон измерений зонального коэффициента отражения на длинах волн 430, 502 и 660 нм, % | от 1 до 100 | |||
| Номинальные значения зонального коэффициента отражения мер на длинах волн (Набор НМЗО-1 и НМЗО- 2) Мера белая №1, % Мера серая №2, % Мера сине-зелёная №3, % Мера зеленая № 4, % Мера красная №5, % | 430 нм 502 нм 660 нм | |||
| 100 12,0±3 36,0±3 4,0±2 2,0±1 | 100 14,0±3 32,0±3 18,0±2 2,0±1 | 100 16,0±3 4,0±3 4,0±2 88,0±3 | ||
| Пределы допускаемой абсолютной погрешности измерений зонального коэффициента отражения мер на длинах волн 430, 502 и 660 нм, % | 0,5 | |||
| Г абаритные размеры набора мер в футляре не более, мм | 145х105х35 | 105х105х45 | ||
| Масса набора мер в футляре, не более, кг | 0,2 | 0,16 | ||
| Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха, % Атмосферное давление, кПа | 15-25 30-80 84-106 | |||
| Примечание - Действительные значения зональных коэффициентов отражения мер набора определяются при поверке | ||||
наносится на титульный лист руководства по эксплуатации набора мер «Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2» и на этикетку футляра методом наклеивания.
наборы мер комплектуются в соответствии с таблицей 2.
Таблица 2
| Наименование | Количество, шт. | |
| НМЗО-1 | Мера №1 (белая) | 1 |
| Мера №2 (серая) | 1 | |
| Мера №3 (сине-зелёная) | 1 | |
| Мера №4 (зеленая) | 1 | |
| Мера №5 (красная) | 1 | |
| Карандаш для чистки отражающих поверхностей | 1 | |
| Футляр | 1 | |
| НМЗО-2 | Мера №1 (белая) | 1 |
| Мера №2 (серая) | 1 | |
| Мера №3 (сине-зелёная) | 1 | |
| Мера №4 (зеленая) | 1 | |
| Мера №5 (красная) | 1 | |
| Карандаш для чистки отражающих поверхностей | 1 | |
| Футляр | 1 | |
| Руководство по эксплуатации «Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2» | 1 | |
| Методика поверки: «Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2. Методика поверки МП 41.Д4-11» | 1 | |
осуществляется в соответствии с документом: «Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2. Методика поверки МП 41.Д4-11», утвержденным ГЦИ СИ ФГУП «ВНИИОФИ» 15 ноября 2011 г.
Основные средства поверки:
спектроколориметрическая установка, входящая в состав Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003 (в соответствии с поверочной схемой ГОСТ 8.205-90)
Сведения о методах измерений приведены в руководстве по эксплуатации «Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2», раздел 7 «Проведение измерений».
Нормативные документы, устанавливающие требования к наборам мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2
ГОСТ 8.205-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности».
Осуществление деятельности в области здравоохранения, осуществление деятельности в области измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
