| Номер в госреестре | 49257-20 |
| Наименование СИ | Наборы мер зональных коэффициентов отражения |
| Обозначение типа СИ | моделей НМЗО-1 и НМЗО-2 |
| Изготовитель | Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2 (далее -наборы мер) предназначены для измерений зональных коэффициентов отражения при поверке химических и медицинских приборов, работающих по принципу измерения коэффициента отражения.
Принцип действия набора мер заключается в сравнении измеренного прибором значения зонального коэффициента отражения с номинальным значением, указанным в свидетельстве о поверке на меру, в результате чего определяется погрешность прибора.
Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2 состоят из пяти светофильтров в форме плоскопараллельных пластин, изготовленных из отражающих оптических стекол (МС-20, ОНС-4, ОСЗС-1, ОЗС-1, ОКС-1) диаметром 8 мм и толщиной не более 2 мм, вставленных в металлические чернёные оправы прямоугольной и цилиндрической формы, соответственно.
Все измерения зональных коэффициентов серой, сине-зеленой, зелёной и красной мер набора мер проводят относительно белой меры, величина зонального коэффициента отражения которой определяется для источников излучения приборов и принимается равной 100 %.
Все меры помещаются в футляр, устройство которого предохраняет меры от резких ударов и загрязнения.

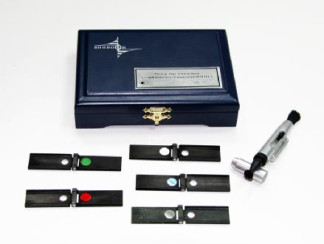

Общий вид наборов мер представлен на рисунках 1 и 2.
Пломбирование наборов мер не предусмотрено.
Место маркировки
Рисунок 2 - Общий вид набора мер зональных коэффициентов отражения НМЗО-2 с указанием места маркировки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| на длине волны 1) | |||
| 430 нм | 502 нм | 660 нм | |
| Диапазон измерений зонального коэффициента отражения, % | от 1,0 до 100,0 | ||
| Номинальные значения зонального коэффициента отражения мер 2), %: Мера белая Мера серая Мера сине-зелёная Мера зеленая Мера красная | 100,0 12,0±3,0 36,0±4,0 6,0±2,0 2,0±1,0 | 100,0 14,0±3,0 30,0±4,0 30,0±3,0 2,0±1,0 | 100,0 18,0±3,0 4,0±3,0 14,0±3,0 88,0±5,0 |
| Пределы допускаемой абсолютной погрешности измерений зонального коэффициента отражения мер, % | ±0,5 | ||
| 1) Значения длин волн обговариваются с потребителем, в пределах устанавливаемого диапазона 2) Действительные значения зональных коэффициентов отражения мер набора определяются при поверке | |||
| Наименование характеристики | Значение | |
| НМЗО-1 | НМЗО-2 | |
| Диапазон показаний длин волн, нм | от 380 до 780 | |
| Геометрия освещения/наблюдения, ° | 45/0 | |
| Габаритные размеры набора мер в футляре, мм, не более: | ||
| - высота | 35 | 45 |
| - ширина | 105 | 105 |
| - длина | 145 | 105 |
| Масса набора мер в футляре, кг, не более | 0,2 | 0,16 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от +15 до +25 | |
| - относительная влажность воздуха, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84 до 106 | |
наносится на титульный лист руководства по эксплуатации и на этикетку футляра методом наклеивания.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Набор мер зональных коэффициентов отражения моделей НМЗО-1: | ||
| Мера белая | - | 1 шт. |
| Мера серая | - | 1 шт. |
| Мера сине-зелёная | - | 1 шт. |
| Мера зеленая | - | 1 шт. |
| Мера красная | - | 1 шт. |
| Набор мер зональных коэффициентов отражения моделей НМЗО-2: | ||
| Мера белая | - | 1 шт. |
| Мера серая | - | 1 шт. |
| Мера сине-зелёная | - | 1 шт. |
| Мера зеленая | - | 1 шт. |
| Мера красная | - | 1 шт. |
| Карандаш для чистки отражающих поверхностей | - | 1 шт. |
| Футляр для НМЗО-1 и НМЗО-2 | - | 2 шт. |
| Паспорт | КВФШ.203561.023 ПС | 1 экз. |
| Руководство по эксплуатации | КВФШ.203561.023 РЭ | 1 экз. |
| Методика поверки | МП 054.М4-18 | 1 экз. |
осуществляется по документу МП 054.М4-18 «ГСИ. Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 21 декабря 2018 г.
Основные средства поверки:
- Вторичный эталон единиц координат цвета и координат цветности по ГПС «Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых наборов мер с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516 Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска
КВФШ.203561.023 ТУ Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2. Технические условия
