Термопреобразователи сопротивления ТСП-01, ТСП-02, ТСП-03, ТСП-04, ТСП-05, ТСП-06, ТСП-07, ТСМ-01, ТСМ-02, ТСМ-03, ТСМ-04, ТСМ-05, ТСМ-06, ТСМ-07, 49258-12

Назначение

Термопреобразователи сопротивления ТСП-01, ТСП-02, ТСП-03, ТСП-04, ТСП-05, ТСП-06, ТСП-07, ТСМ-01, ТСМ-02, ТСМ-03, ТСМ-04, ТСМ-05, ТСМ-06, ТСМ-07 (далее -термопреобразователи или ТС) предназначены для измерений температуры твердых, жидких и газообразных химически неагрессивных, а также агрессивных сред, не разрушающих защитную арматуру.

Описание

Принцип действия ТС основан на свойстве чувствительного элемента изменять своё электрическое сопротивление в зависимости от изменения температуры. Термопреобразователи состоят из измерительной вставки (сенсора) с платиновым (ТСП) или медным (ТСМ) чувствительным элементом (далее - ЧЭ), защитной арматуры или кабеля RTD с оболочкой из нержавеющей стали или других материалов, корпуса (или без него). Корпуса изготавливаются из алюминия, нержавеющей стали или других материалов. Сенсор может быть одиночным или двойным (с двумя ЧЭ в одной измерительной вставке). ЧЭ в зависимости от диапазона измеряемых температур может быть:

-    платиновый проволочный 100 П или Pt 100 (от минус 50 °С до плюс 200 °С ; от минус 50 °С до плюс 600 °С , от минус 196 °С до плюс 600 °С (100 П) или 800 °С (Pt100 ) ; от минус 200 °С до плюс 400 °С );

-    платиновый пленочный 100 П или Pt 100 (от минус 50 °С до плюс 200 °С ; от минус 50 °С до плюс 650 °С );

- медный пленочный 100 М (от минус 50 °С до плюс 200 °С );

В зависимости от конструктивного исполнения корпуса или отсутствия его ТС имеют следующие основные исполнения: ТСП-01/ТСМ-01(ТС с корпусом из пластмассы), ТСП-02/ТСМ-02 (ТС с корпусом из алюминиевого сплава), ТСП-03/ТСМ-03 (ТС с малогабаритным корпусом из алюминиевого сплава), ТСП-04/ТСМ-04 (бескорпусные), ТСП-05/ТСМ-05( ТС с корпусом или выводами с теплоизолирующим элементом в монтажном штуцере), ТСП-06/ТСМ-06 (ТС с корпусом или выводами с одним или несколькими сенсорами для измерения температур нескольких зон), ТСП-07/ТСМ-07(ТС с корпусом из нержавеющей стали)

Основные исполнения имеют модификации, отличающиеся друг от друга по конструкции, по материалу защитной арматуры, по количеству и классу допуска ЧЭ, по диаметру и длине монтажной части, по виду присоединения к процессу и т.д.

Схема соединения внутренних проводников ТС с ЧЭ: 2-х, 3-х и 4-х проводная.

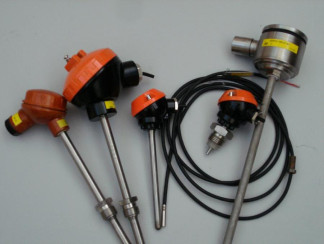

Внешний вид ТС представлен на рисунке 1 (ТСП-01/ТСМ-01, ТСП-02/ТСМ-02, ТСП-03/ТСМ-03, ТСП-04/ТСМ-04, ТСП-05/ТСМ-05, ТСП-07/ТСМ-07) и рисунке 2 (ТСП-06/ТСМ-06)

Таблица 1

Знак утверждения типа

наносится на титульный лист эксплуатационной документации в верхнем левом углу типографским способом, а также на этикетку, прикрепленную к ТС.

Комплектность

Т ермопреобразователь сопротивления (исполнение в соответствии с заказом) - 1 шт.

Руководство по эксплуатации    - 1 экз. (на партию 25 шт. или меньшее количест

во при отправке в один адрес)

Поверка

производится по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

Вольтметр цифровой Щ31. Класс точности 0,05;.

Термостат нулевой ТН -12. Градиент температуры 0,02 °С/см;

Термостат паровой ТП - 5. Погрешность ± 0,03 °С;

Калибратор температурный сухоблочный КТ-500. Диапазон воспроизводимых температур от 40 до 500 °С, нестабильность поддержания заданной температуры ±0,02 °С;

Эталонный платиновый термометр сопротивления 3 разряда ПТС-100;

Термостат жидкостный типа ТПП-1.0, диапазон воспроизводимых температур от 80°С до 300 °С, нестабильность поддержания заданной температуры ± (0,01.0,02) °С.

Сведения о методах измерений

приведены в руководстве по эксплуатации 2.822.101РЭ.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСП-01, ТСП-02, ТСП-03, ТСП-04, ТСП-05, ТСП-06, ТСП-07, ТСМ-01, ТСМ-02, ТСМ-03,ТСМ-04, ТСМ-05, ТСМ-06, ТСМ-07

1.    ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерения температуры.

2.    ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

3.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4.    ТУ 4211-070-00226253-2011 Термопреобразователи сопротивления ТСП-01, ТСП-02, ТСП-

03, ТСП-04, ТСП-05, ТСП-06, ТСП-07, ТСМ-01, ТСМ-02, ТСМ-03, ТСМ-04, ТСМ-05, ТСМ-06, ТСМ-07.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
