Приборы портативные для измерения удельной электрической проводимости 99708, 49263-12

Назначение

Приборы портативные для измерения удельной электрической проводимости модель 99708 предназначены для измерения значения удельной электрической проводимости (далее УЭП) реактивных и дистиллятных топлив с антистатическими присадками и без них в лабораторных и полевых условиях.

Описание

В приборах портативных для измерения удельной электрической проводимости модель 99708 (далее - прибор) применен контактный способ измерения УЭП анализируемой жидкости. Принцип действия прибора основан на измерении электрической проводимости жидкости, которая вызвана переменным электрическим полем, приложенным к электродам контактного датчика электрической проводимости. Поскольку подвижность ионов в жидкостях существенно зависит от температуры, поэтому прибор оснащен встроенным в первичный датчик высокостабильным платиновым сенсором температуры, результаты измерений которого могут дополнительно фиксироваться пользователем.

Приборы модель 99708 представляют собой портативные переносные приборы, обеспечивающие измерение УЭП с представлением данной информации.

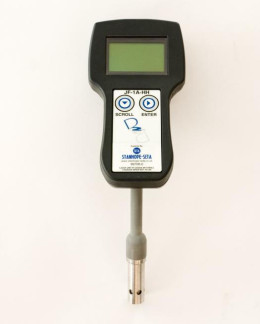

Конструктивно прибор состоит из двух жестко соединенных основных частей:

-    первичного датчика (ПД);

-    измерительного блока (ИБ).

ПД состоит из двух сенсоров:

-    УЭП анализируемой жидкости;

-    температуры анализируемой жидкости.

Функционально ИБ предназначен для индикации результатов измерения значений УЭП и температуры анализируемой жидкости. Схема электронного блока построена на базе микропроцессора, который обеспечивает управление всеми функциями прибора, а именно:

-    формирование напряжения питания приборов;

-    измерение УЭП и температуры.

На передней ИБ расположены две кнопки управления прибором «SCROLL» и «ENTER», а также жидкокристаллический дисплей.

Программное обеспечение

Прибор портативный для измерения удельной электрической проводимости модель 99708 имеет встроенное программное обеспечение (программа JetFuel Firmware inside, записанная в ППЗУ микроконтроллера прибора);

Встроенное программное обеспечение разработано изготовителем прибора для решения задач измерения УЭП и температуры углеводородных жидкостей и различных видов топлив.

Оно управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и отображения на индикаторе прибора результатов измерений УЭП и температуры, а также их подготовки к считыванию внешним персональным компьютером.

Для работы с персональным компьютером используется программное обеспечение "Hyperterminal" под Windows, предназначенное для:

- просмотра результатов измерений в реальном времени на дисплее персонального компьютера;

- вывода номера версии встроенного программного обеспечения.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазоны измерений и погрешность измерений приведены в таблице 2.

Таблица 2

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение прибора является его неотъемлемой частью.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на корпус прибора в виде наклейки.

Комплектность

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

-    прибор в сборе (ПД и ИБ);

-    руководство по эксплуатации;

-    методика поверки МП-242-1206-2011;

-    зарядное устройство.

Поверка

осуществляется по документу «Приборы портативные для измерения удельной электрической проводимости модель 99708. Методика поверки № МП-242-1206-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 05.10.2011 г.

Основные средства поверки: ГСО 9382-2009 удельной электропроводности авиатоплив УЭП АТ-1 в соответствии с ГОСТ 25950-83.

Эталонные меры электрического сопротивления класса точности 0,1, номинальные значения сопротивления 0,50; 1,0; 2,5 ГОм.

Эталонный низкотемпературный платиновый термометр сопротивления 2-го разряда в соответствии с ГОСТ Р 51233-98 для диапазона температур от минус 259,35 до 100 °С.

Сведения о методах измерений

Методика измерений приведена в документе «Прибор портативный для измерения удельной электрической проводимости модель 99708. Руководство по эксплуатации», раздел 1.6.

Нормативные и технические документы, устанавливающие требования к Приборам проводимости ручным модели 99708

1.    ГОСТ 22729-84 «Анализаторы жидкостей ГСП. Общие технические условия».

2.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

3.    Техническая документация фирмы «Stanhope-Seta».

Рекомендации к применению

вне сферы государственного регулирования обеспечения единства измерений.
