Модуль эталонный трехкомпонентный магнитометрический ЭТМ ГВАТ. 411172.008, 49265-12

Модуль эталонный трехкомпонентный магнитометрический ЭТМ ГВАТ.411172.008 (далее ЭТМ) предназначен для измерения трех компонент вектора индукции постоянного магнитного поля с преобразованием их в постоянные напряжения и одной компоненты индукции переменного магнитного поля с частотой 50 Гц.
Документы
Карточка СИ
Номер в госреестре 49265-12
Наименование СИ Модуль эталонный трехкомпонентный магнитометрический
Обозначение типа СИ ЭТМ ГВАТ. 411172.008
Изготовитель ФГУП "ФНПЦ НИИ измерительных систем им.Ю.Е.Седакова", г.Нижний Новгород
Год регистрации 2012
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Модуль эталонный трехкомпонентный магнитометрический ЭТМ ГВАТ.411172.008 (далее ЭТМ) предназначен для измерения трех компонент вектора индукции постоянного магнитного поля с преобразованием их в постоянные напряжения и одной компоненты индукции переменного магнитного поля с частотой 50 Гц.

Описание

Модуль эталонный трехкомпонентный магнитометрический построен на основе датчика феррозондового трехкомпонентного (далее — ДФТ) по схеме с компенсацией компонент индукции магнитного поля в сердечнике датчика. ДФТ включает в себя ленточный сердечник из магнитомягкого сплава на цилиндрическом каркасе, катушку подмагничивания вокруг сердечника и три компонентные катушки, намотанные на каркас датчика взаимно ортогонально. Схема подмагничивания обеспечивает оптимальный режим работы датчика с выходом на второй гармонике частоты подмагничивания (около 200 кГц). Частота сигналов стабилизирована пьезоэлектрическим резонатором. Синхронный детектор выполнен по симметричной схеме на малошумящих полевых транзисторах и работает на удвоенной частоте подмагничивания. Усилитель компенсации содержит три канала, имеющих коэффициент усиления около 1000, что обеспечивает коэффициент компенсации магнитного поля в сердечнике датчика не менее 97 %. Согласующие цепи предназначены для защиты выходов БЭ от замыканий в цепях нагрузки и обеспечивает чувствительность по выходам Х1, Y1 и Z1, соответствующую диапазону ± 200 мкТл.

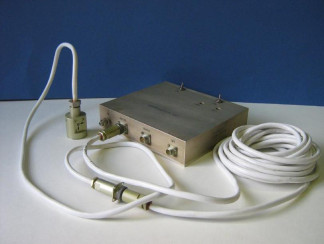

Фотография внешнего внешнего вида ЭТМ приведена на рисунке 1.

Для недопущения несанкционированного доступа к элементам регулировки на крышке блока электронного ЭТМ предусмотрено место для пломбирования.

1. Количество измерительных каналов

3

2. Диапазон измерений значений компонент X, Y, Z магнитной индукции постоянного магнитного поля, мкТл

±200

3. Коэффициенты преобразования индукции постоянного магнитного поля по выходам X1, Y1, Z1, мВ/мкТл

50

4. Пределы допускаемой приведенной погрешности измерений индукции постоянного магнитного поля в диапазоне от минус 200 до плюс 200 мкТл, %

±0,1

5. Напряжение смещения нуля на выходах X1, Y1, Z1 через 15 мин от момента включения, мВ, не более

± 1

6. Неортогональность между магнитными осями компонент X и Y, градус

± 1

7. Неортогональность между магнитными осями компоненты Z и каждой из компонент X и Y, градус

± 1,5

8. Коэффициент преобразования индукции переменного магнитного поля с частотой 50 Гц с амплитудой до 20 мкТл по выходу Z1, мВ/мкТл

50

9. Пределы допускаемой приведенной погрешности измерений индукции переменного магнитного поля с частотой 50 Гц по выходу Z1 с амплитудой до 20 мкТл, %

±2

10. Ток потребления при напряжении питания ±(15,0±0,5) В, А, не более

0,2

11. Габаритные размеры (ДхШхВ) блока электронного ЭТМ, мм, не более

180х180х55

12. Габаритные размеры (ДхШхВ) измерительного датчика ЭТМ, мм, не более

3 5х3 5х60

13. Масса блока электронного ЭТМ, кг, не более

1

14. Масса измерительного датчика ЭТМ, кг, не более

0,2

15. Условия эксплуатации:

-    температура воздуха ; оС

-    влажность воздуха при +25оС , %;

от +20 до +35 до 80

16. Среднее время наработки на отказ, ч

5000

Знак утверждения типа

Знак утверждения типа наносится на панель блока электронного ЭТМ с помощью штампа и титульный лист формуляра типографским способом.

Комплектность

Наименование

Обозначение

Кол.

Примечание

датчик ЭТМ

ГВАТ.411172.009

1

блок электронный ЭТМ

ГВАТ.468381.004

1

жгут

ГВАТ.685621.357

1

ГВАТ.411172.008РЭ,

Ведомость эксплуатационных документов

ГВАТ. 411172.008ВЭ

1

ГВАТ.411172.008ФО,

ГВАТ.411172.008МП

Поверка

осуществляется по документу: «Модуль эталонный трехкомпонентный магнитометрический ЭТМ. Методика поверки ГВАТ.411172.008 МП», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 27.11.2011г.

Перечень основных средств поверки_

Наименование и тип основного средства поверки, обозначение нормативного документа, регламентирующего технические и метрологические характеристики средства поверки

Назначение

Примеча

ние

Гигрометр психрометрический ВИТ-1 ТУ25-11.1645-84

Измерение температуры и влажности воздуха

Доп. замена ВИТ-2

Барометр-анероид М-110 ТУ2504-1799-75

Измерение атмосферного давления

Источник питания Б5-3003/3 ПГШ 1.436237.010

Электропитание ЭТМ

Вольтметр универсальный В7-73 № г/р 24699-03

Измерение постоянного и переменного напряжения

Г осударственный первичный эталон единиц магнитных величин ГЭТ 12-91

Воспроизведение компонент индукции постоянного магнитного поля

Вторичный эталон единиц магнитной индукции переменного поля ВЭТ 12-2-98

Воспроизведение индукции переменного магнитного поля

Нормативные и технические документы, устанавливающие требования к Модулю эталонному трехкомпонентному магнитометрическому ЭТМ ГВАТ411172.008:

1.    ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

2.    ГОСТ 8.030-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне 11012—5 10-2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0—20000 Гц.

3.    Технические условия ГВАТ.411172.004 ТУ.

Рекомендации к применению

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 07.12.2024
49265-12
Номер в ГРСИ РФ:
49265-12
Производитель / заявитель:
ФГУП "ФНПЦ НИИ измерительных систем им.Ю.Е.Седакова", г.Нижний Новгород
Год регистрации:
2012
