| Номер в госреестре | 49274-12 |
| Наименование СИ | Счетчики статические активной энергии однофазные |
| Обозначение типа СИ | Гран-Электро СС-101 |
| Изготовитель | НПООО "Гран Система-С", Беларусь, г.Минск |
| Год регистрации | 2012 |
| Срок свидетельства | 19.03.2017 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
Счетчики статические активной энергии однофазные «Гран-Электро СС-101» (далее
- счетчики) предназначены для измерения активной энергии в электрических сетях общего назначения однофазного переменного тока номинальной частотой 50 Гц в условиях умеренного климата в закрытых помещениях.
Принцип действия счетчика заключается в преобразовании значений входного напряжения и тока в цифровые коды, с последующей обработкой микропроцессором. Микропроцессор реализует измерительные алгоритмы и управляет работой всех узлов счетчика. Формирование обозначения модификаций счетчиков представлено на рисунке 1.
Гран-Электро СС-101- Х Х Х Х Х
Наименование типа счетчика
Тарифность, базовый (максимальный) ток
Однотарифный, 5 (60) А 0
Многотарифный, 5 (60) А 1
Многотарифный, 5 (80) А* 2
Многотарифный, 10 (100) А* 3
Интерфейс связи:
Оптический 1
Оптический + цифровой «M-Bus» 2
Оптический + цифровой «Токовая петля» («CL») 3
Оптический + цифровой RS-485 с внешним питанием 4
Импульсный испытательный выход: Отсутствует Установлен
0
1
Дополнительные функции:
- хранение профиля нагрузки,
- измерение напряжения и тока
Отсутствуют Р
Установлены пробел
Конструктивное исполнение:
«Стандартное» пробел
«Smart» (возможность установки модулей расширения) S
Примечание: * - только для конструктивного исполнения «Smart»
Рисунок 1 - Схема обозначения модификаций счетчиков Модификации счётчиков имеют одинаковые метрологические характеристики, единые схемно-технические решения и отличаются в зависимости от значения базового (максимального) тока, количества тарифов, наличию и типу интерфейсов связи, наличию импульсного испытательного выхода, размерами корпуса и наличию дополнительных функций.
| Модификация счетчика | Тип интерфейса связи | Наличие импульсного выхода |
| Гран-Электро СС-101-Х10 | оптический | нет |
| Гран-Электро СС-101-Х20 | оптический + «M-Bus» | нет |
| Гран-Электро СС-101-Х30 | оптический + «CL» | нет |
| Гран-Электро СС-101-Х40 | оптический + RS485 | нет |
| Гран-Электро СС-101-Х11 | оптический | есть |
| Гран-Электро СС-101-Х21 | оптический + «M-Bus» | есть |
| Гран-Электро СС-101-Х31 | оптический + «CL» | есть |
| Гран-Электро СС-101-Х41 | оптический + RS485 | есть |
| Примечания: 1) Обозначение модификаций в зависимости от количества тарифов и значения базового и максимального токов в соответствии с рисунком 1. 2) При отсутствии дополнительных функций в модификации счетчика в обозначение счетчика добавляется буква Р. 3) При конструктивном исполнении «Smart» в обозначение счетчика добавляется буква S. | ||
Счетчики, в зависимости от модификации, предназначены для учета активной энергии по одной или до четырех тарифных зон в двенадцати тарифных сезонах.
Счетчики предназначены для подключения к сети непосредственно.
Счетчики измеряют, вычисляют и отображают на дисплее параметры и данные, перечень которых приведен в таблице 2.
Счетчики, в зависимости от модификации, обеспечивают возможность считывания и программирования (запись) через интерфейсы связи параметров и данных, приведенных в таблице 2.
Таблица 2
| Наименование параметра, данных | Тип операции с параметрами и данными | ||
| вывод на дисплей | считывание через последовательный порт | запись через последовательный порт | |
| 1 | 2 | 3 | 4 |
| 1 Накопленная энергия1) | + | + | |
| 2 Приращение энергии за день, за месяц, за год1) | + | ||
| 3 Накопленная энергия на начало суток текущего месяца1) | + | ||
| 4 Накопленная энергия на начало месяца1) | + | + | |
| 5 Накопленная энергия на начало года1) | + | ||
| 6 Средняя мощность 3 мин | + | ||
| 7 Средняя мощность 30 мин | + | ||
| 8 Максимум мощности за месяц1) | + | ||
| 9 Мгновенная активная мощность | + | + | |
| 10 Напряжение2) | + | + | |
| 11 Ток2) | + | + | |
| 12 Коэффициент мощности cosj2) | + | ||
| 13 Частота сети2) | + | + | |
| 14 Архив событий состояния фаз (32 события) | + | ||
| 15 Архив событий состояния прибора (32 события) | + | ||
| 1 | 2 | 3 | 4 |
| 16 Архив событий коррекций (32 события) | + | ||
| 17 Тип счетчика | + | + | |
| 18 Серийный номер счетчика | + | + | |
| 19 Дата выпуска счетчика | + | + | |
| 20 Версия программного обеспечения | + | + | |
| 21 Сетевой адрес счетчика | + | + | +3) |
| 22 Идентификационный код (ID) пользователя | + | + | +4) |
| 23 Параметры интерфейса связи | + | + | +3) |
| 24 Постоянная счетчика | + | + | +4) |
| 25 Дата и время перехода на летний сезон | + | +4) | |
| 26 Дата и время перехода на зимний сезон | + | +4) | |
| 27 Календарь выходных дней | + | +4) | |
| 28 Тарифное расписание для рабочих дней | + | +4) | |
| 29 Тарифное расписание для выходных дней | + | +4) | |
| 30 Текущая дата и время | + | + | +4) |
| 31 Текущие тарифы | + | + | |
| 32 Тест дисплея | + | ||
| 33 Единица измерения параметра, формат числа и число знаков после запятой | + | +4) | |
| 34 Профиль нагрузки за последние 60 дней2) | + | ||
| 35 Маска параметров выводимых на дисплей | + | +3) | |
| 36 Пароль | +4) | ||
| Примечания: 1 Знак + указывает, что данный параметр доступен для выполнения операции. 2 Параметры, отмеченные: 1) - имеют значение “всего” и с разбивкой по 4 тарифам; 2) - не доступны для модификаций «Гран-Электро СС-101-ХХХР»; 3) - указывают, что для выполнения операции необходимо указать основной или дополнительный пароль; 4) - указывают, что для выполнения операции необходимо указать основной пароль. | |||

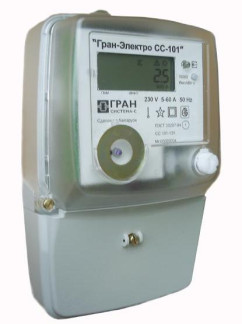

Внешний вид счетчиков «Гран-Электро СС-101» приведен на рисунках 2 и 3. Схема пломбирования счетчиков от несанкционированного доступа к элементам счетчика с указанием места нанесения знака поверки приведена рисунках 4-6.
Место установки пломбы энергоснабжающей организации
'Гран-Электро СС 101"
ОЕ-
230 V 5-60 A 50 Hz
i ц
СТБ ГОСТ Р 52322 СТБ ГОСТ Р 52320 № 09029004
ЩГРАН
■ Л СИСТЕМА-С
Сделано в Беларуси
| % 1 4 | Пломба для нанесения оттиска знака поверки | ||
| Пломба ОТК изготовителя | 111 | ||
Рисунок 4 - Места установки пломб и нанесения знака поверки на счетчик модификации «Гран-Электро СС-101-ХХХХ»
Счетчики имеют основной и дополнительный пароли, аппаратную блокировку, обеспечивающие защиту от несанкционированного перепрограммирования счетчика в условиях эксплуатации.
Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией апаратной части прибора. Внесение изменений в данные, содеражщие результаты измерений функционально невозможно.
Идентификационные данные программного обеспечения указаны в таблице 3.
Таблица 3
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| FW_CC101_117.txt | ВУ.СИФП.00035-01 | 1.XX | 0 | Арифметическая сумма (16 бит) |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.
Основные технические и метрологические характеристики счетчиков указаны в таблице 4. Таблица 4
| Наименование характеристики | Значение параметра |
| Класс точности по ГОСТ Р 52322-2005 | 1 |
| Номинальное напряжение (иномин), В | 230 |
| У становленный рабочий диапазон напряжений | от 0,9 до 1,1иномин |
| Предельный рабочий диапазон напряжений | от 0,8 до 1,15'Цномин |
| Номинальная частота сети, Гц | 50 |
| Базовый ток 1б (максимальный ток 1макс), А | 5 (60) или 5 (80) или 10 (100) |
| Порог чувствительности при ином и cosf=1 | 0,004-1б |
| Суточный ход встроенных часов в нормальных условиях, с | ±1 |
| Изменение суточного хода встроенных часов при отклонения температуры от 23 °С в диапазоне температур от минус 25 °С до 55 °С, с/°С, не более | ±0,15 |
| Активная потребляемая мощность для цепи напряжения, Вт, не более | 1 |
| Полная потребляемая мощность для цепи напряжения, В-А, не более | 10 |
| Полная потребляемая мощность для цепи тока, В-А, не более | 0,1 |
| Импульсные выходы | - импульсный испытательный выход (по заказу), - оптический испытательный выход |
| Наименование характеристики | Значение параметра |
| Параметры импульсного испытательного выхода: - сопротивление в состоянии «замкнуто», Ом, не более - сопротивление в состоянии «разомкнуто», кОм, не менее - предельная сила тока в состоянии «замкнуто», мА - предельно допустимое напряжение в состоянии «разомкнуто, В | 200 50 30 30 |
| Максимальное значение постоянной счетчика, имп./(кВт-ч) для оптического испытательного выхода | 10 000 или 6400 для счетчиков с 1б (1макс) 5 (60) А; 5000 для счетчиков с 1б (1макс) 5 (80) А или 10 (100) А |
| Минимальная длительность импульса toN и toF для импульсного испытательного выхода, мс | 30 |
| Максимальное напряжение импульсного выхода, В | 30 |
| Максимальное ток импульсного выхода, мА | 30 |
| Цифровой интерфейс в зависимости от модификации | M-Bus, «Токовая петля», RS-485 или отсутствует |
| Скорость обмена по цифровому интерфейсу, бит/с | от 2400 до 9600 |
| Оптический порт | в соответствии с МЭК 61107 |
| Скорость обмена по оптическому интерфейсу, бит/с | 2400 |
| Класс оборудования по степени защиты от поражения электрическим током по ГОСТ 12.2.091-2002 | II |
| Количество тарифных зон (тарифов) | от 1 до 4 |
| Количество программируемых моментов переключения тарифов в день | 48 |
| Количество тарифных сезонов | 12 |
| Интервал усреднения мощности, мин | 3 и 30 |
| Глубина хранения профиля нагрузки при 30 мин интервале усреднения, дней | 60 |
| Глубина хранения значений приращения энергии в целом и с разбивкой по 4 тарифам: - за сутки; - за месяц; - за год | за текущие и 30 предыдущих; за текущий и 23 предыдущих; за текущий и 7 предыдущих |
| Глубина хранения значений максимальной мощности за месяц (при 30 мин интервале усреднения) в целом и с разбивкой по 4 тарифам | за текущий и 23 предыдущих |
| Глубина хранения значений накопленной энергии в целом и с разбивкой по 4 тарифам: - на начало суток; - на начало месяца; - на начало года | всех дней текущего месяца; текущего и 11 предыдущих месяцев; текущего года и 7 предыдущих лет |
| Время хранения информации при отключении питания | в течение срока службы счетчика |
| Корректировка времени | программно через последовательный цифровой или оптический интерфейсы при суммарном времени коррекции в месяц не более 30 мин |
| Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее | 5 |
| Наименование характеристики | Значение параметра |
| Защита от несанкционированного перепрограммирования счетчика | программная (пароли) и аппаратная (ключ на плате) |
| Наличие архивов | - архив ошибок; - архив состояния сети; - архив корректировок |
| Степень защиты оболочки по ГОСТ 14254-96 | IP 51, категория 2 |
| Установленный рабочий диапазон температур, °С | от минус 25 до 55 |
| Предельный рабочий диапазон температур, °С | от минус 25 до 55 |
| Относительная влажность в рабочих условиях, % | до 95 при температуре 30 °С |
| Предельный диапазон температур хранения и транспортирования, °С | от минус 25 до 70 |
| Средний срок службы, лет, не менее | 24 |
| Средняя наработка на отказ, ч, не менее | 150 000 |
| Габаритные размеры, мм, не более - для модификации «Гран-Электро СС 101-ХХХХ» - для модификации «Гран-Электро СС 101-ХХХХБ» | 220; 130; 80 192; 137; 49 |
| Масса, кг, не более | 1,0 |
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом, на шильдик счетчика - методом сеткографии.
Комплект поставки счетчика должен соответствовать таблице 5. Таблица 5
| Наименование | Количество |
| Счетчик статический активной энергии «Гран-Электро СС-101» | 1 |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МРБ МП.1578-2006 | 1 * |
| Инструкция оператора по работе с последовательным каналом связи | 1 * |
| Программа считывания данных «OWMU1» | 1* |
| Упаковка | 1 |
| Примечание: * - определяется договором на поставку | |
осуществляется по документу «Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Методика поверки». МРБ МП.1578-2006» утвержденному Республиканским Унитарным предприятием Белорусский Государственный институт метрологии в 2006 году.
В перечень основного поверочного оборудования входят:
- установка для поверки однофазных счетчиков активной электрической энергии УП-1000;
- универсальная пробойная установка УПУ-1М;
- частотомер электронно-счетный Ч3-57;
- ваттметр-счетчик однофазный эталонный ЦЭ7004.
Методика измерений счетчиков приведена в СИФП 35.00.000 РЭ «Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам статическим активной энергии однофазным «Гран-Электро СС-101
1. ТУ BY 100832277.004-2006 «Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Технические условия».
2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
3. ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
4. ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
5. ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными».
Осуществление торговли и товарообменных операций.
