| Номер в госреестре | 49275-12 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | WaveRunner 604Zi, WaveRunner 606Zi, WaveRunner 610Zi, WaveRunner 620Zi, WaveRunner 625Zi, WaveRunner 640Zi,WaveRunner HRO 64Zi, WaveRunner HRO 66Zi |
| Изготовитель | Компания "LeCroy Corporation", США |
| Год регистрации | 2012 |
| Срок свидетельства | 19.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Осциллографы цифровые запоминающие WaveRunner 604Zi, WaveRunner 606Zi, WaveRunner 610Zi, WaveRunner 620Zi, WaveRunner 625Zi, WaveRunner 640Zi, WaveRunner HRO 64Zi, WaveRunner HRO 66Zi (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране.
Осциллографы являются многофункциональными средствами измерений параметров сигналов. Принцип действия основан на аналогово-цифровом преобразовании входного сигнала осциллографа с последующей его цифровой обработкой и индикацией выборки сигнала с результатами измерений на экране осциллографа. Встроенный микропроцессор обеспечивает диалоговое управление работой осциллографа, задает электрические и временные режимы функционирования, выводит на экран форму сигнала и результаты измерений. Для связи с внешними устройствами имеются интерфейсы 100BaseT Ethernet, USB488, USB A, VGA, LBus.
Конструктивно каждый осциллограф выполнен в виде моноблока и имеет поворотный дисплей.

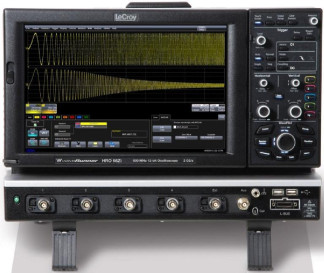

Внешний вид осциллографов приведен на рисунке 1.
Вид боковой панели осциллографов приведен на рисунке 2.
Схемы для размещения наклейки и пломбировки от несанкционированного доступа приведены на рисунке 3.
Защита от несанкционированного доступа производится нанесением на предприятии-изготовителе специальной пломбы на задней панели корпуса прибора.
Метрологически значимая часть программного обеспечения (ПО) осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
ПО встроено в корпус средств измерений (СИ) и по доступным для пользователя интерфейсам изменение метрологически значимой части ПО СИ невозможно физически.
Специальные средства защиты ПО, исключают возможность несанкционированной модификации, загрузки, считывания из памяти СИ, удаления или иных преднамеренных изменений метрологически значимой части ПО СИ и результатов измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО «XStream DSO» приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) (32-битная ОС) (64-битная ОС) | Алгоритм вычисления цифрового идентификатора ПО |
| XStream DSO | XStream DSO | 6.3.0.5 | 63b4a80cb9d680de619453d6f7d3468b | md5 |
| 581b34f9b70e9749865e71ee7c074609 | ||||
| XStream DSO | XStream DSO | 6.4.1.6 | 0b58c81410224032ed530d4f7dde83c5 | md5 |
| 008f993122be95187ee043613a163a98 | ||||
| XStream DSO | XStream DSO | 6.5.0.5 | b38a82424727755c08b1997cc1e89d39 | md5 |
| e99ec25bcc96aaf34a9a12322ecbb99e |
Полоса пропускания, время нарастания переходной характеристики (ПХ), количество каналов, частота дискретизации (Бдискр) приведены в таблице 2.
Таблица 2
| Модификация осциллографов | Полоса пропускания/ Время нарастания ПХ (тн), не более (Ко>10 мВ/дел) | Количество каналов | Макс. Бдискр |
| Вход (BNC) 1 МОм / 50 Ом | |||
| WaveRunner 604Zi | 400 МГц / 875 пс | 4 | 20 ГГц |
| WaveRunner 606Zi | 600 МГц / 580 пс | 4 | 20 ГГц |
| W aveRunner 610Zi | 1 ГГц/375 пс | 4 | 20 ГГц |
| WaveRunner 620Zi | 2 ГГц / 175 пс | 4 | 20 ГГц |
| WaveRunner 625Zi | 2,5 ГГц / 160 пс | 4 | 40 ГГц |
| WaveRunner 640Zi | 4 ГГц/ 100 пс | 4 | 40 ГГц |
| WaveRunner HRO 64Zi | 400 МГц / 875 пс | 4 | 2 ГГц |
| WaveRunner HRO 66Zi | 600 МГц / 625 пс | 4 | 2 ГГц |
Общие характеристики для всех модификаций приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение характеристики | |
| WaveRunner 604Zi, WaveRunner 606Zi, WaveRunner 610Zi, WaveRunner 620Zi, WaveRunner 625Zi, WaveRunner 640Zi | WaveRunner HRO 64Zi, WaveRunner HRO 66Zi | |
| 1 | 2 | 3 |
| Диапазон коэффициента отклонения (Ко): - на нагрузке 50 Ом - на нагрузке 1 МОм | от 1 мВ/дел до 1 В/дел от 1 мВ/дел до 10 В/дел | |
| Пределы допускаемой относительной погрешности Ко, % | ± 1,5 | ± 0,3 |
| 1 | 2 | 3 |
| Пределы допускаемой абсолютной погрешности напряжения постоянного тока, мВ | ± (1,5-10-2- 8- Ко + 1), где 8 - количество делений по вертикали, Ко - коэффициент отклонения выражен в мВ/дел | ± (0,3• 10-2- 8-Ко + 1) |
| Диапазон коэффициента развертки (Кр) в режимах: - реального времени - эквивалентной дискретизации - самописца | от 20 пс/дел до 1000 с/дел от 10 пс/дел до 10 нс/дел, до 1000 с/дел | |
| Пределы допускаемой абсолютной погрешности Кр, с/дел | ±1,510-6Кр где Ко - коэффициент развертки, с/дел | ± 5 10-6Кр |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм, с | 0,06/Рдискр+1,5-10"6'Тизм где Бдискр - частота дискретизации; Тизм - измеряемый временной интервал, с | 0,06/Рдискр+5'10" 6 Т изм |
| Мощность, потребляемая от сети электропитания 220 В, 50 Гц, В-А, не более | 600 | |
| Г абаритные размеры, мм, не более (ширина х длина х высота) | 297 х 418 х 227 | |
| Масса, кг, не более | 11,52 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха без конденсата, % - атмосферное давление, кПа | от 5 до 40 от 5 до 80 от 84 до 106,7 | |
Знак утверждения типа наносится на переднюю панель осциллографа методом шелко-графии и в верхнем левом углу титульного листа руководства по эксплуатации типографским способом.
Комплект поставки включает:
| 1. Осциллограф цифровой запоминающий WaveRunner 604Zi, WaveRunner 606Zi, WaveRunner 610Zi, WaveRunner 620Zi, WaveRunner 625Zi, WaveRunner 640Zi, WaveRunner HRO 64Zi, WaveRunner HRO 66Zi | 1 шт. (модификация по заказу) |
| 2. Пробник пассивный | 4 шт. |
| 3. Передняя крышка | 1 шт. |
| 4. Шнур питания | 1 шт. |
| 5. Мышь | 1 шт. |
| 6. Руководство по эксплуатации WR6Zi-GSM-E RevA 918908-00 RevA РЭ | 1 экз. |
| 7. Методика поверки WR6Zi-GSM-E RevA 918908-00 RevA МП | 1 экз. |
осуществляется по документу «Инструкция. Осциллографы цифровые запоминающие Wa-veRunner 604Zi, WaveRunner 606Zi, WaveRunner 610Zi, WaveRunner 620Zi, WaveRunner 625Zi, WaveRunner 640Zi, WaveRunner HRO 64Zi, WaveRunner HRO 66Zi. Методика поверки. WR6Zi-GSM-E RevA 918908-00 RevA МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в декабре 2011 г.
Основные средства поверки:
калибратор осциллографов Fluke 9500B (Рег. № 30374-05), диапазон напряжения постоянного тока на нагрузке 50 Ом от ± 1мВ до ± 5 В, на нагрузке 1 МОм от ± 1мВ до ± 200 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения ± (0,00025хивых + 25х10-6), где ивых - установленное напряжение, В; длительность фронта испытательного импульса не более 500 пс или 150 пс для формирователя 9530, не более 25 пс для формирователя 9550: диапазон частот генератора синусоидального напряжения с формирователем 9530 от 0,1 Гц до 3,2 ГГц, пределы допускаемой относительной погрешности установки частоты ± 2,5х10-5.
Руководство по эксплуатации WR6Zi-GSM-E RevA 918908-00 RevA РЭ.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим WaveRunner 604Zi, WaveRunner 606Zi, WaveRunner 610Zi, WaveRunner 620Zi, WaveRunner 625Zi, WaveRunner 640Zi, WaveRunner HRO 64Zi, WaveRunner HRO 66Zi Техническая документация компании "LeCroy Corporation" (США).
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, а также поверка и калибровка средств измерений различного назначения.
