Измерители удельного электрического сопротивления углеграфитовых изделий ИУС-4, 49279-12

Назначение

Измерители удельного электрического сопротивления (далее УЭС) углеграфитовых изделий ИУС-4 (далее прибор ИУС-4), предназначены для измерения удельного электрического сопротивления графитированных углеродных изделий цилиндрического исполнения диаметром от 75 до 610 мм в цеховых условиях и представления результатов в цифровом виде в диапазоне от 3 до 20 мкОм м.

Описание

В основу работы прибора положено измерение падения напряжения между двумя точками на боковой поверхности контролируемого электрода при пропускании через электрод постоянного тока известной силы и преобразование этого падения напряжения в цифровой код, численно равный удельному сопротивлению графита, из которого изготовлен данный электрод.

Прибор состоит из следующих основных узлов: корпуса с лицевой панелью и рукоятки для переноски, платы печатного монтажа, аккумуляторной батареи, дистанционного пульта управления с индикатором и проводов для подключения токовых зондов прибора к испытываемому электроду.

Вывод данных осуществляется на четырехразрядный семисегментный жидкокристаллический индикатор, смонтированный в пульте.

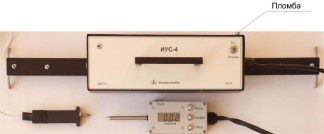

Пломба

Технические характеристики

1.    Диапазон измерений УЭС................................................................................(3 - 20) мкОм-м.

2.    Диаметр контролируемых электродов................................................................(75 - 610) мм.

3.    Пределы допускаемой основной погрешности измерений...............................± 0,1 мкОм-м.

4.    Допускаемая дополнительная погрешность измерений, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур не превышает предела допускаемой основной погрешности на каждые 15 °С.

5.    Расстояние между потенциальными зондами..........................................................(600±2) мм

6.    Время одного измерения, не более.........................................................................................2 с

7.    Интервал между измерениями, не менее ..............................................................................5 с

8.    Время установления рабочего режима, не более................................................................. 5 с

9.    Прибор индицирует текущий результат, порядковый номер наблюдения, усреднённый результат по серии наблюдений и диаметр измеряемого электрода.

10.    Цена единицы наименьшего разряда выходного кода.......................................0,01 мкОм-м

11.    Количество возможных наблюдений, проводимых с усреднением результата: .........2-20

12.    Габаритные размеры прибора, мм, не более.......................................................600*110x105

13.    Масса прибора с дистанционным пультом управления и соединительными проводами, не более...............................................................................................................................2,8 кг

14.    Питание прибора автономное, от аккумуляторной батареи 6 В, 4,5 Ач.

15.    Исполнение прибора переносное, корпус ударопрочный.

16    Средний срок службы прибора, не менее.......................................................................10 лет

17    Средняя наработка на отказ при вероятности безотказной работы 0,95, не менее ....3000 ч

18    Климатические условия применения:

■    Температура окружающей среды...........................................................................(5 - 50) °С

■    Относительная влажность воздуха (без конденсации влаги), не более .....80 % при 25 °С

■    Атмосферное давление..................................................................................(84 - 106,7) кПа.

Знак утверждения типа

наносят на лицевую панель прибора ИУС-4 трафаретным способом и на титульный лист руководства по эксплуатации типографским способом в левом верхнем углу.

Комплектность

Поверка

осуществляется по документу МП 49279-12 «ГСИ. Измеритель удельного электрического сопротивления углеграфитовых изделий ИУС-4. Методика поверки», утвержденной руководителем ГЦИ СИ ФБУ «Челябинский ЦСМ» в январе 2012 г.

В перечень основных средств поверки входят:

-    линейка 1000 д ГОСТ 427-75 длиной 1000 мм, с допускаемой погрешностью ±0,2 мм;

-    катушка электрического сопротивления (однозначная мера электрического сопротивления) типа Р310 класса точности 0,01 с паспортным значением сопротивления 0,001 Ом;

-    катушка электрического сопротивления (однозначная мера электрического сопротивления) типа Р323 класса точности 0,05 с паспортным значением сопротивления 0,0001 Ом;

-    шунт типа 75-ШС-ММ3-3000А класса точности 0,5 (сопротивление 0,000025 Ом).

Сведения о методах измерений

Методика измерений представлена в п.4.2 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям удельного электрического сопротивления углеграфитовых изделий ИУС-4

1. ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.

2. ТУ 4221.013.71693739-2011 Измерители удельного электрического сопротивления углеграфитовых изделий ИУС-4.

Рекомендации к применению
