| Номер в госреестре | 49296-12 |
| Наименование СИ | Счетчики электрической энергии трехфазные |
| Обозначение типа СИ | ГАММА СЭТЗ |
| Изготовитель | ОАО "Государственный Рязанский приборный завод" (ГРПЗ), г.Рязань, ЗАО "Информационно-аналитический центр научно-технических исследований "Континиум", г.Москва. |
| Год регистрации | 2012 |
| Срок свидетельства | 19.03.2017 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные ГАММА СЭТ3 (далее - счетчики) предназначены для измерения активной и реактивной энергии в трехфазных трех- и четырехпроводных цепях переменного тока, организации многотарифного учета электрической энергии, а также раздельного учета расхода и прихода активной энергии, раздельного учета индуктивной и емкостной реактивной энергии.
Принцип действия счетчика основан на перемножении входных сигналов тока и напряжения, суммировании полученного произведения по трем фазам и последующем преобразовании в частоту следования импульсов, которые суммируются и отображаются на жидкокристаллическом индикаторе (ЖКИ). Измерение реактивной энергии в счетчиках производится путём сдвига на 90° сигналов напряжения относительно сигналов тока и осуществляется при помощи специализированной измерительной микросхемы.
Датчиками тока являются трансформаторы тока.
В зависимости от модификации, счётчики имеют интерфейсы (PLC, RS-485, RS-232, оптопорт, GSM/GPRS, RF, BlueTooth, ZigBee, CAN, Ethernet) для использования их в составе АС-КУЭ.
Счетчики имеют световые индикаторы работы, импульсный выход основного передающего устройства (телеметрический выход). Счетчики дополнительно могут иметь функцию режима ограничения мощности (управление внешними цепями коммутации).
Для хранения измеренных величин в счетчике используется энергонезависимая память. В случае выхода из строя ЖКИ вся измерительная информация может быть считана по цифровому интерфейсу.
Переключение по тарифам происходит по внутренним часам счетчика в соответствии с тарифным расписанием. Тарифные показания отображаются на ЖКИ.
По цифровым интерфейсам со счетчиков возможно считывание следующей информации:
- заводской номер счетчика;
- модель счетчика;
- место установки;
- текущие показания счетчика (с нарастающим итогом с момента сброса) для каждого вида энергии;
- журнал событий;
- информация о контроле нагрузкой
- ограничение по мощности, ограничение по энергии для 4 тарифов;
- включение/отключение нагрузки;
- состояние работоспособности счетчика.
Счетчик позволяет записывать в память по интерфейсу обмена следующую информацию:
- текущую дату и время;
- информацию о месте установки счетчика;
- включение/отключение нагрузки;
- включение/отключение режима ограничений:
- по активной мощности (значение предельной мощности 0,01 кВт, время интегрирования 1 минута);
- по энергии для каждого из 4 тарифов в отдельности (значение предельной энергии 0,01 кВт-ч);
- пароль доступа счетчика;
- изменение скорости передачи по интерфейсам (2400, 4800, 9600 бит/с).
Счетчик ведёт журнал событий, в котором фиксируются следующие события:
- включение счетчика;
- отключение счетчика;
- вскрытие счетчика;
- смена тарифного расписания;
- запись времени или даты.
События фиксируются в журнале с указанием времени и даты события.
Счетчик защищён от несанкционированного доступа паролем и электронными пломбами -это кнопки, фиксирующие событие вскрытия счетчика.
Величины номинальных токов и напряжений, а также класс точности определяются схемой исполнения счетчика и обозначаются на лицевой панели.

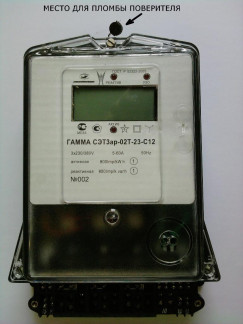

Фотография внешнего вида с указанием места нанесения пломбы поверителя приведена на рисунке 1.
Идентификационные данные программного обеспечения, установленного в счетчики электрической энергии трехфазные ГАММА СЭТ3, указаны в таблице 1.
Таблица 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение счетчика ГАММА СЭТ3 | GAMMA-CET3 | 3.11 | 3.57.21 | Циклическая контрольная сумма, 16 бит |
Программный продукт не оказывает влияние на точность показаний счетчиков. Данные, хранящиеся в памяти счетчика, имеют дискретность. Диапазон представления, длительность хранения и округления результатов не влияют на точность измерения счетчика.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
МЕСТО ДЛЯ ПЛОМБЫ ПОВЕРИТЕЛЯ
Вид измеряемой энергии: -
а - активная энергия;
ар - активно-реактивная энергия
Номинальное напряжение: -
01 - Зх57,7/100В;
02 - 3х230/380В
Вариант исполнения: -
П - на два направления;
Т - на 2, 3 или 4 тарифа;
Отсутствие символа - однотарифный.
Базовый (Номинальный) и максимальный токи:
| 1 | 5 - 10 А |
| 2 | 5 - 60 А |
| 3 | 10-100 А |
Класс точности:
| счетчик класс\. точности | активный | активно реактивный |
| 1 | 0,2S | 0,2S/0,2 |
| 2 | 0,5S | 0,5S/0,5 |
| 3 | 1,0 | 1,0/1,0 |
Типы интерфейсов:
1 - PLC;
2 - RS-485;
3 - RS-232;
4 - оптопорт;
5 - GSM/GPRS;
6 - RF;
7 - BlueTooth;
8 - ZigBee;
9 - CAN;
0 - Ethernet.
Функция ограничения потребителя через внешнее устройство отключения: У - есть;
Отсутствие символа - нет.
| № | Наименование параметра | Значение параметра | ||
| 1 | Класс точности: по активной энергии, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005 по реактивной энергии, ГОСТ Р 52425-2005 в соответствии с Таблицами 3-13 | 0,2S; 0,5S; 1,0 0,2; 0,5; 1,0 | ||
| 2 | Номинальная частота, Гц, | 50 | ||
| 3 | Напряжение, В | 3x230/380 | 3x57,7/100 | |
| 4 | Базовый (номинальный) ток, А: | 5 | 10 | 5 |
| 5 | Стартовый ток, А, для класса точности 0,2S (0,2) 0,5S (0,5) 1,0 | 0,020 | 0,040 | 0,005 0,005 0,010 |
| 6 | Максимальный ток, А: | 60 | 100 | 10 |
| 7 | Диапазон значений передаточного числа, в зависимости от исполнения, импульсов/кВт-ч (импуль-сов/квар) | 800 | 6400 | |
| 8 | Основная погрешность хода внутренних часов при питании от сети, с, в сутки Основная погрешность хода внутренних часов при питании от батарейки, с, в сутки Дополнительная температурная погрешность хода внутренних часов, с/°С, в сутки Срок службы встроенной батареи, лет | ±0,5 ±1 ±0,5 10 | ||
| 9 | Полная мощность, потребляемая каждой последовательной цепью, В-А, не более Активная (полная) мощность, потребляемая каждой параллельной цепью, Вт (В-А), не более | 1,0 2 (10) | ||
| 10 | Параметры телеметрического выхода: - напряжение, В - ток, мА - длительность, мс | 12 - 24 10 - 30 70 ±10 | ||
| 11 | Количество тарифов | от 1 до 4 | ||
| 12 | Цена одного разряда счетного механизма, кВт-ч, квар-ч: младшего старшего | 0,1; 0,01; 0,001 1000;10000; 100000 | ||
| 13 | Длительность хранения информации при отключении питания, лет | 40 | ||
| 14 | Масса, не более, кг | 2,0 | ||
| 15 | Г абаритные размеры (длина, ширина, высота), не более, мм | 281; 180; 73 | ||
| 16 | Диапазон рабочих температур, °С | от -40 до 55 | ||
| 17 | Интервал между поверками, лет | 10 | ||
| 18 | Средний срок службы, лет | 30 | ||
| 19 | Средняя наработка до отказа, ч | 140000 | ||
Требования обеспечения классов точности 0,2 и 0,5 при учете реактивной энергии
Допускаемая основная погрешность 8д измерения реактивной энергии должна соответствовать таблице 3.
Таблица 3.
| Значение тока для счетчиков | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной погрешности, %, для счетчиков класса точности | ||
| 0,2 | 0,5 | |||
| с непосредственным включением | включаемых через трансформатор | |||
| - | 0,01 IHom < I < 0,05 IHom | 1,00 | ±0,5 | ±1,0 |
| - | 0,05 Ihom < I < IMaKC | ±0,2 | ±0,5 | |
| 0,05 1б < I < 0,10 1б | 0,02 Ihom < I < 0,05 Ihom | ±0,5 | ±1,0 | |
| 0,10 1б < I < 1МаКе | 0,05 Ihom < I < J-макс | ±0,2 | ±0,5 | |
| - | 0,02 Ihom < I < 0,10 Ihom | 0,50 | ±0,5 | ±1,0 |
| - | 0,10 Ihom < I < IMaKC | ±0,3 | ±0,5 | |
| 0,10 1б < I < 0,20 1б | 0,05 Ihom < I < 0,10 Ihom | ±0,5 | ±1,0 | |
| 0,20 1б < I < 1макс | 0,10 Ihom < I < IMaKC | ±0,3 | ±0,5 | |
| 0,10 I6 < I < IMaKC | 0,10 Ihom < I < IMaKC | 0,25 | ±0,5 | ±1,0 |
Допускаемая основная погрешность 8д измерения реактивной энергии при наличии тока в одной (любой) из последовательных цепей при отсутствии тока в других последовательных цепях при симметричных напряжениях должна соответствовать таблице 4.
Таблица 4.
| Значение тока для счетчиков | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,2 | 0,5 | |
| 0,10 I6 < I < IMaKC | 0,05 Ihom < I < IMaKC | 1,0 | ±0,3 | ±0,6 |
| 0,20 I6 < I < IMaKC | 0,10 Ihom < I < IMaKC | 0,5 | ±0,4 | ±1,0 |
Дополнительная погрешность (средний температурный коэффициент, - %/°С) измерения реактивной энергии, вызванная изменением температуры окружающего воздуха относительно нормальной, должна соответствовать таблице 5.
| Значение тока для счетчиков | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Средний температурный коэффициент, %/°C, не более, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,2 | 0,5 | |
| 0,10 1б < I < 1макс | 0,05 1ном < 1 < 1макс | 1,0 | ±0,01 | ±0,03 |
| 0,20 1б < I < 1макс | 0,10 1ном < 1 < 1макс | 0,5 | ±0,02 | ±0,05 |
Дополнительная погрешность измерения реактивной энергии при отклонении напряжения от номинального значения в пределах ±10 % должна соответствовать таблице 6.
Таблица 6.
| Значение тока для счетчиков | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы дополнительной погрешности, %, для счетчиков класса точности | ||
| 0,2 | 0,5 | |||
| с непосредственным включением | включаемых через трансформатор | |||
| 0,05 1б < I < 1макс | 0,02 Ihom < I < IMaKC | 1,0 | ±0,1 | ±0,2 |
| 0,10 1б < I < 1макс | 0,05 Ihom < I < IMaKC | 0,5 | ±0,2 | ±0,4 |
Дополнительная погрешность измерения реактивной энергии при отклонении частоты в пределах ±2 % должна соответствовать таблице 7.
Таблица 7.
| Значение тока для счетчиков | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы дополнительной погрешности, %, для счетчиков класса точности | ||
| 0,2 | 0,5 | |||
| с непосредственным включением | включаемых через трансформатор | |||
| 0,05 I6 < I < IMaKC | 0,02 Ihom < I < Imакс | 1,0 | ±0,2 | ±0,5 |
| 0,10 I6 < I < IMaKC | 0,05 Ihom < I < IMaKC | 0,5 | ±0,2 | ±0,5 |
Дополнительная погрешность измерения реактивной энергии, вызванная наличием постоянной магнитной индукцией внешнего происхождения, должна соответствовать таблице 8.
Таблица 8.
| Значение тока для счетчиков | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы дополнительной погрешности, %, для счетчиков класса точности | ||
| 0,2 | 0,5 | |||
| с непосредственным включением | включаемых через трансформатор | |||
| I6 | Ihom | 1,0 | ±2,0 | ±2,0 |
Дополнительная погрешность измерения реактивной энергии, вызванная наличием магнитной индукцией внешнего происхождения, величиной 0,5 мТл, должна соответствовать таблице 9.
Таблица 9.
| Значение тока для счетчиков | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы дополнительной погрешности, %, для счетчиков класса точности | ||
| 0,2 | 0,5 | |||
| с непосредственным включением | включаемых через трансформатор | |||
| !б | ^ном | 1,0 | ±0,5 | ±1,0 |
Дополнительная погрешность измерения реактивной энергии, вызванная воздействием радиочастотного электромагнитного поля, должна соответствовать таблице 10.
Таблица 10.
| Значение тока для счетчиков | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы дополнительной погрешности, %, для счетчиков класса точности | ||
| 0,2 | 0,5 | |||
| с непосредственным включением | включаемых через трансформатор | |||
| 1б | !ном | 1,0 | ±1,0 | ±2,0 |
Дополнительная погрешность измерения реактивной энергии, вызванная воздействием кондуктивных помех, наводимых радиочастотным полем, должна соответствовать таблице 11. Таблица 11.
| Значение тока для счетчиков | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы дополнительной погрешности, %, для счетчиков класса точности | ||
| 0,2 | 0,5 | |||
| с непосредственным включением | включаемых через трансформатор | |||
| 1б | !ном | 1,0 | ±1,0 | ±2,0 |
Дополнительная погрешность измерения реактивной энергии, вызванная воздействием на-носекундных импульсных помех, должна соответствовать таблице 12.
Таблица 12.
| Значение тока для счетчиков | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы дополнительной погрешности, %, для счетчиков класса точности | ||
| 0,2 | 0,5 | |||
| с непосредственным включением | включаемых через трансформатор | |||
| 1б | !ном | 1,0 | ±1,0 | ±2,0 |
Дополнительная погрешность измерения реактивной энергии, вызванная воздействием колебательных затухающих помех, для счетчиков, включаемых через трансформатор, должна соответствовать таблице 13.
| Значение тока для счетчиков | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы дополнительной погрешности, %, для счетчиков класса точности | ||
| 0,2 | 0,5 | |||
| с непосредственным включением | включаемых через трансформатор | |||
| - | !ном | 1,0 | ±1,0 | ±2,0 |
Знак утверждения типа наносят на специальную табличку на лицевой панели счетчика методом офсетной печати или другим способом, не ухудшающим качества, на титульный лист эксплуатационных документов - типографским способом.
Комплект поставки счетчика приведен в таблице 14.
Таблица 14.
| Обозначение | Наименование | Коли чество | Примечание |
| ВИАМ.411129.006 | Счетчик электрической энергии ГАММА СЭТ3 | 1 шт. | |
| ВИАМ.321314.118 | Упаковка | 1 шт. | |
| ВИАМ.411129.006ПС | Паспорт | 1 экз. | |
| ВИАМ.411129.006 ДИ | * Методика поверки | 1 экз. | *- высылается по требованию организаций, производящих регулировку, поверку и ремонт счетчиков по |
| ВИАМ.411129.006 РЭ | Руководство по эксплуа- * тации Программное обеспечение «Meter Tools. GAMMA** CET3» на компакт-диске | 1 экз. 1 экз. | отдельному договору ** Поставляется предпри-ятием-изготовителем по отдельному заказу. |
осуществляется по документу «Счетчики электрической энергии трехфазные Г АММА СЭТ3. 411129.006 ДИ Методика поверки", утвержденному ФГУП «ВНИИМС» в 2012 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрической энергии МК6801, ЦУ6800 или аналогичная, эталонный счетчик ЦЭ6815 или аналогичный;
- персональный компьютер со специализированным программным обеспечением;
- универсальная пробойная установка УПУ-10;
- секундомер СО спр-2б;
- Мегаомметр Е6-16.
Методика измерений изложена в документе: «Счетчики электрической энергии трехфазные ГАММА СЭТ3. Руководство по эксплуатации ВИАМ.411129.006 РЭ».
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным ГАММА СЭТ3
1. ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть
11. Счетчики электрической энергии».
2. ГОСТ Р 52322-2005 (МЭК 62053-21:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
3. ГОСТ Р 52323-2005 (МЭК 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
4. ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
5. ГОСТ Р МЭК 61107-2001 "Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными".
6. ВИАМ.411129.006ТУ «Счетчики электрической энергии трёхфазные ГАММА СЭТ3. Технические условия».
осуществление торговли и товарообменных операций.
