| Номер в госреестре | 49297-12 |
| Наименование СИ | Измерители сопротивления заземления |
| Обозначение типа СИ | KEW 4106 |
| Изготовитель | "Kyoritsu Electrical Instruments Works, Ltd.", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 19.03.2017 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители сопротивления заземления KEW 4106 Назначение средства измерений
Измерители сопротивления заземления KEW 4106 (далее - измерители) предназначены для измерения сопротивления заземления и удельного сопротивления грунта.
Измерители представляют собой переносные цифровые измерительные приборы (ЦИП). Принцип действия измерителей основан на измерении потенциала, созданного известным переменным током, протекающим между электродами. Значение сопротивления заземления вычисляется по закону Ома.
Для измерения сопротивления заземления в приборах могут использоваться 2-х проводная (упрощенная), 3-х проводная и 4-х проводная схемы измерений. Для измерения удельного сопротивления грунта в приборах используется метод Венера (4-х проводная схема измерений с четырьмя электродами). Значение удельного сопротивления грунта р вычисляется по формуле:
р = 2лаЯЕ;
где а - расстояние между электродами, м;
Re - измеренное значение сопротивления заземления, Ом.
Частота испытательного тока может выбираться вручную или автоматически. Приборы позволяют измерять напряжение помех. В целях уменьшения влияния помех приборы имеют функцию фильтрации входного сигнала на основе быстрого преобразования Фурье (БПФ).
Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью USB-адаптера. Для привязки результатов измерений ко времени их выполнения приборы оснащены системными часами.
Основные узлы измерителей: генератор тока, коммутатор, селективный вольтметр, АЦП, микропроцессор, цифровой монохромный жидкокристаллический индикатор с подсветкой (ЖКИ) размером 192 на 64 точки.

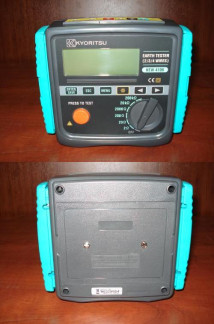

Конструктивно измерители выполнены в корпусах из пластика. Лицевая панель закрывается съемной крышкой.
На лицевой панели измерителей расположены ЖКИ, переключатель пределов измерений и кнопки управления.
На верхней торцевой части корпуса размещены разъемы для подключения измерительных электродов.
На тыльной стороне корпуса находится батарейный отсек.
Питание измерителей осуществляется от восьми последовательно соединенных элементов питания типоразмера АА (LR6). Для сохранения заряда батарей приборы оснащены функций автовыключения при бездействии.
Измерители имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (KEW Report) применяется для отображения результатов измерений на персональном компьютере под управлением Windows. Оно состоит из программы, позволяющей считывать из памяти прибора результаты измерений. Результаты измерений могут быть представлены в табличном виде, а также конвертированы в формат CSV.
Характеристики ПО приведены в таблице 1.
| Таблица 1 - Характеристики п | рограммного обеспечения (ПО) | |||
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное | Микропрограмма | - | - | - |
| Внешнее | KEW Report | 2.12 | 0e49f0d0aea47ffb616de197f40c 1718 | md5 |
| Внешнее | USB Device Driver | - | 3072bf8f320806076ded2b8a1dc32b38 | md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Таблица 2 - Метрологические характеристики
| Измеряемая физическая величина | Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| Сопротивление заземления RЕ (Rg при измерении Р) | От 0,03 до 2,099 Ом | 0,001 Ом | ± (0,02Rизм. + 0,03 Ом) |
| От 0,03 до 20,99 Ом | 0,01 Ом | ± (0,02Rизм. + 5 е.м.р.) | |
| От 0,3 до 209,9 Ом | 0,1 Ом | ||
| От 3 до 2099 Ом | 1 Ом | ||
| От 0,03 до 20,99 кОм | 10 Ом | ||
| От 0,3 до 209,9 кОм | 100 Ом | ||
| Напряжение помех | От 0 до 50 В | 0,1 В | ± (0,02иизм. + 2 е.м.р.)* |
| ± (0,03иизм. + 2 е.м.р.)** |
| Измеряемая физическая величина | Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| Удельное сопротивление грунта р | От 0,2 до 395,6 Ом-м | От 0,1 Ом-м до 1 Ом-м Автоматическая подстройка диапазона | Определяется погрешностью измерения сопротивления заземления |
| От 0,2 до 3956 Ом-м | |||
| От 0,02 до 39,56 кОм-м | |||
| От 0,2 до 395,6 кОм-м | |||
| От 2,0 до 1999 кОм-м |
Примечание: Яизм. - измеренное значение сопротивления;
Иизм. - измеренное значение напряжения; е.м.р. - единица младшего разряда;
* - при частотах 50/60 Гц;
** - при частотах от 40 до 500 Гц.
Температурный коэффициент для определения дополнительной погрешности от влияния температуры окружающего воздуха составляет 0,1 %/°С.
Номинальное напряжение питания 12 В
Частота измерительного тока 94; 105; 111; 128 Гц
Габаритные размеры (длинахширинахвысота), не более 167*185x89 мм
Масса, не более 0,9 кг
Нормальные условия применения:
- температура окружающего воздуха (23 ± 5) °С
- относительная влажность воздуха до 85 %
Рабочие условия применения:
- температура окружающего воздуха от - 10 до + 50 °С
- относительная влажность воздуха до 75 %
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплект поставки
| Обозначение изделия | Наименование изделия, документа | Количество, шт. |
| 7229 | Измерительный щуп для точных измерений | 1 |
| 7238 | Измерительный щуп для упрощенных измерений | 1 |
| 8032 | Штыри заземления | 4 |
| 8200-04 | Катушки с проводами | 4 |
| 8212-USB | USB-адаптер с ПО «KEW Report» | 1 |
| 9121 | Наплечный ремень для переноски | 1 |
| 9125 | Футляр (сумка) | 1 |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
осуществляется по документу МП 49297-12 «Измерители сопротивления заземления KEW 4106. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 года.
Средства поверки: магазин электрического сопротивления Р4830/2 (± 0,05/2,5* 10-6), магазин электрического сопротивления Р4830/3 (± 0,05/2,5*10-7).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления заземления KEW 4106
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
4. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
5. Техническая документация фирмы «Kyoritsu Electrical Instruments Works, Ltd.», Япония.
- «выполнении работ по обеспечению безопасных условий и охраны труда».
