| Номер в госреестре | 49298-12 |
| Наименование СИ | Измерители сопротивления изоляции цифровые высоковольтные |
| Обозначение типа СИ | KEW 3128 |
| Изготовитель | "Kyoritsu Electrical Instruments Works, Ltd.", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 19.03.2017 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители сопротивления изоляции цифровые высоковольтные KEW 3128 Назначение средства измерений
Измерители сопротивления изоляции цифровые высоковольтные KEW 3128 (далее -измерители) предназначены для измерения сопротивления изоляции, напряжения постоянного и переменного тока, частоты, электрической емкости, вычисления тока утечки, индекса поляризации (PI), коэффициента диэлектрической абсорбции (DAR), коэффициента диэлектрического разряда (DD).
Измерители представляют собой переносные цифровые измерительные приборы (ЦИП).
Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе (ЖКИ). Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети или батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Управление процессом измерения осуществляется встроенным микропроцессором.
Приборы имеют сигнализацию о наличии напряжения в испытываемой цепи в виде индикации на ЖКИ и звукового зуммера.
Для выбора выходного напряжения в приборах используется поворотный переключатель. Запуск измерений осуществляется кнопкой.
Измерители имеют шесть диапазонов установки выходного напряжения. В пределах них может осуществляться плавная регулировка выходного напряжения. Кроме этого приборы обладают возможностью пошагового изменения выходного напряжения.
Результаты измерений отображаются на ЖКИ в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой. Кроме этого, приборы могут работать в режиме регистратора данных и представлять результаты измерений в виде графика зависимости сопротивления изоляции от времени. Функция «Print Screen» позволяет сохранять графики измерений в графическом формате BMP. Для более точных и стабильных измерений приборы имеют функцию усреднения показаний (фильтр).
Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью USB-адаптера. Для привязки результатов измерений ко времени их выполнения приборы оснащены системными часами.
Приборы снабжены функциями контроля заряда батареи питания и автоматического отключения при бездействии.
Основные узлы измерителей: измеритель тока, АЦП, микропроцессор, преобразователь напряжения, цифровой монохромный жидкокристаллический индикатор с подсветкой диагональю 5,7 дюйма и разрешением 320 на 240 точек.

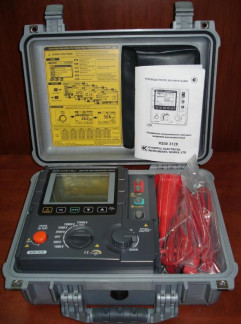

Конструктивно измерители выполнены ударопрочном корпусе из полипропилена в виде кейса. На откидной крышке размещено краткое руководство по эксплуатации прибора.
На лицевой панели измерителей расположены ЖКИ, органы управления и измерительные входы. На правой боковой панели размещены разъемы питания, порта USB и крышка батарейного отсека.
Питание измерителей осуществляется от встроенной аккумуляторной батареи (12 В, 5 А-ч) или от сети питания переменного тока (100 - 240 В, 50/60 Гц).
Измерители имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (KEW Windows) применяется для загрузки результатов измерений из памяти прибора в персональный компьютер (ПК), отображения результатов измерений на ПК в реальном времени, анализа измеренных данных, настройки измерителя с помощью ПК.
Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное | Микропрограмма | 1.17 | - | - |
| Внешнее | KEW Windows | 1.02 | 240e4b6ca22a4247793c75aaecc602ea | md5 |
| Внешнее | USB Device Driver | - | 3072bf8f320806076ded2b8a1dc32b38 | md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Таблица 2 - Основные метрологические характеристики измерителей в режиме измерения сопротивления изоляции_
| Выходное напряжение | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| 500 В | От 0 до 50 ГОм | ± (0,05Яизм. + 3 е.м.р.) |
| От 50 до 500 ГОм | ± 0,2Яизм. | |
| 1000 В | От 0 до 100 ГОм | ± (0,05Яизм. + 3 е.м.р.) |
| От 100 ГОм до 1 ТОм | ± 0,2Яизм. | |
| 2500 В | От 0 до 250 ГОм | ± (0,05Яизм. + 3 е.м.р.) |
| От 250 ГОм до 2,5 ТОм | ± 0,2Яизм. | |
| 5000 В | От 0 до 500 ГОм | ± (0,05Яизм. + 3 е.м.р.) |
| От 500 ГОм до 5 ТОм | ± 0,2Яизм. | |
| 10000 В | От 0 до 1 ТОм | ± (0,05Яизм. + 3 е.м.р.) |
| От 1 до 10 ТОм | ± 0,2Яизм. | |
| От 10 до 35 ТОм | Погрешность не нормирована | |
| 12000 В | От 0 до 1 ТОм | ± (0,05Яизм. + 3 е.м.р.) |
| От 1 до 10 ТОм | ± 0,2Яизм. | |
| От 10 до 35 ТОм | Погрешность не нормирована |
Примечание: Яизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда.
Таблица 3 - Основные метрологические характеристики измерителей в режиме измерения выходного напряжения постоянного тока_
| Выходное напряжение | Пределы допускаемой | ||
| Положение пе | Номинальное значе | Диапазон | абсолютной погреш |
| реключателя | ние | регулировки | ности |
| 500 В | От 500 до 600 В | От 50 до 600 В с шагом 5 В | |
| 1000 В | От 1000 до 1100 В | От 610 до 1200 В с шагом 10 В | |
| 2500 В | От 2500 до 2750 В | От 1225 до 3000 В с шагом 25 В | ± (0,1Иизм. + 20 В) |
| 5000 В | От 5000 до 5500 В | От 3050 до 6000 В с шагом 50 В | |
| 10000 В | От 9500 до 10500 В | От 6100 до 10000 В с шагом 100 В | |
| 12000 В | От 11400 до 12600 В | От 10100 до 12000 В с шагом 100 В | |
Примечание: Иизм. - измеренное значение выходного напряжения постоянного тока.
Таблица 4 - Основные метрологические характеристики измерителей в режиме измерения напряжения постоянного и переменного тока_
| Диапазон измерений | Частота | Пределы допускаемой абсолютной погрешности |
| от 30 до 600 В | Постоянный ток | ± (0,02Иизм. + 3 е.м.р.) |
| От 45 до 65 Гц |
Примечание: Иизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 5 - Основные метрологические характеристики измерителей в режиме измерения частоты напряжения переменного тока_
| Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| От 45 до 65 Гц | ± 0,2 Гц |
Таблица 6 - Основные метрологические характеристики измерителей в режиме измерения электрической емкости_
| Выходное напряжение | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| От 500 до 5000 В | От 5 нФ до 50 мкФ | ± (0,05Сизм. + 5 е.м.р.) |
| От 10000 до 12000 В | От 5 нФ до 1 мкФ |
Примечание: Сизм. - измеренное значение электрической емкости; е.м.р. - единица младшего разряда.
Температурный коэффициент для определения дополнительной погрешности от влияния температуры окружающего воздуха составляет 0,1 %/°С.
Электрическое сопротивление изоляции между изолированными цепями и корпусом при напряжении 1000 В, не менее, МОм Габаритные размеры (длинахширинахвысота), не более Масса, не более
1000
410^330x180 мм 9 кг
(23 ± 5) °С до 85 %
Нормальные условия применения:
- температура окружающего воздуха
- относительная влажность воздуха Рабочие условия применения: при питании от сети переменного тока
от - 10 до + 50 °С до 85 %
от 0 до + 40 °С до 85 %
- температура окружающего воздуха
- относительная влажность воздуха при питании от встроенной аккумуляторной батареи
- температура окружающего воздуха
- относительная влажность воздуха
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 7 - Комплект поставки
| Обозначение изделия | Наименование изделия, документа | Количество, шт. |
| 7226 | Измерительный кабель | 1 |
| 7227 | Измерительный кабель с зажимом «крокодил» | 1 |
| 7224 | Кабель заземления | 1 |
| 7225 | Кабель защитный | 1 |
| 8212-USB | USB-адаптер с ПО «KEW Windows» | 1 |
| 8029 | Удлинитель щупа | 1 |
| 7170 | Кабель питания | 1 |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
осуществляется по документу МП 49298-12 «Измерители сопротивления изоляции цифровые высоковольтные KEW 3128. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 года.
Средства поверки: киловольтметр электростатический С197 (кл. т. 1,0); калибратор электрического сопротивления КС-100К5Т (± 1,5 %); магазин сопротивлений высокоомный RCB-1 (± 1 %); калибратор универсальный Fluke 9100 (± 0,05 %).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления изоляции цифровым высоковольтным KEW 3128
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
4. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
5. Техническая документация фирмы «Kyoritsu Electrical Instruments Works, Ltd.», Япония.
- «выполнении работ по обеспечению безопасных условий и охраны труда»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
