| Номер в госреестре | 49301-12 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | EXTECH Industrial мод. MA120, MA150, MA200, MA220, MA250, MA410, MA620, MA640, MA1500, 380941, 380942, 380947, 38387, 38389 |
| Изготовитель | "Extech Instrument", США |
| Год регистрации | 2012 |
| Срок свидетельства | 19.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Клещи электроизмерительные EXTECH Industrial модели МА120, МА150, МА200, МА220, МА250, МА410, МА620, МА640, МА1500, 380941, 380942, 380947, 38387, 38389 (далее - клещи) предназначены для измерения параметров электрических цепей: силы постоянного и переменного тока без разрыва силовой цепи, напряжения постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты, коэффициента заполнения, температуры с использованием внешней термопары со статической характеристикой типа К, проверки диодов, проверки электрических цепей на обрыв.
Клещи представляют собой портативные многофункциональные измерительные приборы, выполненные в специальном пластмассовом ударопрочном корпусе с захватом клещей и триггером для раскрытия клещей. На передней панели клещей расположены функциональные клавиши, поворотный переключатель, входные разъемы для подключения измерительных проводов мультиметра, термопар. Включение и выключение клещей, выбор режимов измерения осуществляется поворотным переключателем. Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем основную и вспомогательную цифровые шкалы, индикаторы режимов измерения, индикаторы единиц измерения, предупреждающие индикаторы. На задней панели находится отсек для установки батареи питания с крышкой.
В клещах применен бесконтактный метод измерения силы постоянного и переменного тока, основанный на применении двойного датчика на эффекте Холла с последующим аналого-цифровым преобразованием входных сигналов, поступающих на клещи или входные разъемы мультиметра, в цифровую форму быстродействующим АЦП.
Отличие моделей клещей заключается в составе комплекта поставки, различных функциональных возможностях и технических характеристиках.

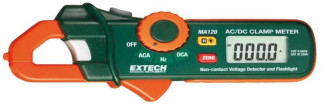

Внешний вид клещей изображен на рисунках 1 - 14.
L
| Измеряемая величина | Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерения в единицах измеряемой величины, ±(аАх + b), где Ах - измеренное значение, а, b - постоянные числа | |||
| МА120 | МА150 | МА200 | 38387 | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Сила переменного тока частотой 50/60 Гц | 2,000 А | 0,001 А | — | — | ±(0,025Ах+0,01) | — |
| 20,00 А | 0,01 А | — | — | ±(0,025Ах+0,04) | — | |
| 200,0 А | 0,1 А | ±(0,03Ах+0,8) | ±(0,025Ах+1) | ±(0,025Ах+0,4) | ±(0,015 Ах+0,4) | |
| 400 А | 1 А | — | — | ±(0,03Ах+5) | — | |
| 600 А | 1 А | — | — | — | ±(0,015 Ах+4) | |
| Сила постоянного тока | 200,0 A | 0,1 А | ±(0,028Ах+0,8) | — | — | — |
| Напряжение постоянного тока | 200,0 мВ | 0,1 мВ | — | ±(0,005Ах+0,5) | ±(0,005Ах+0,5) | — |
| 2,000 В | 0,001 В | --- | ±(0,012 Ах+0,003) | ±(0,012 Ах+0,003) | — | |
| 20,00 В | 0,01 В | --- | ±(0,012 Ах+0,03) | ±(0,012 Ах+0,03) | — | |
| 200,0 В | 0,1 В | — | ±(0,012 Ах+0,3) | ±(0,012 Ах+0,3) | — | |
| 600 В | 1 В | — | ±(0,015 Ах+3) | ±(0,015 Ах+3) | ±(0,01 Ах+1) | |
| Напряжение переменного тока | — | 50-400 Гц | 50-400 Гц | 40-400 Гц | ||
| 200,0 мВ | 0,1 мВ | — | — | ±(0,015 Ах+3) | ±(0,01 Ах+2) | |
| 2,000 В | 0,001 В | --- | ±(0,015 Ах+0,003) | ±(0,015 Ах+0,003) | ±(0,02Ах+0,005) | |
| 20,00 В | 0,01 В | — | ±(0,015 Ах+0,03) | ±(0,015 Ах+0,03) | ±(0,02Ах+0,05) | |
| 200,0 В | 0,1 В | --- | ±(0,015 Ах+0,3) | ±(0,015 Ах+0,3) | ±(0,02Ах+0,5) | |
| 600 В | 1 В | — | ±(0,02 Ах+4) | ±(0,02 Ах+4) | ±(0,02Ах+5) | |
| Электрическое сопротивление постоянному току | 200,0 Ом | 0,1 Ом | --- | ±(0,01Ах+0,4) | ±(0,01Ах+0,4) | — |
| 2,000 кОм | 0,001 кОм | --- | ±(0,015 Ах+0,002) | ±(0,015 Ах+0,002) | ±(0,01 Ах+0,002) | |
| 20,00 кОм | 0,01 кОм | --- | ±(0,015 Ах+0,02) | ±(0,015 Ах+0,02) | — | |
| 200,0 кОм | 0,1 кОм | --- | ±(0,015 Ах+0,2) | ±(0,015 Ах+0,2) | — | |
| 2,000 МОм | 0,001 МОм | --- | ±(0,02 Ах+0,003) | ±(0,02 Ах+0,003) | — | |
| 20,00 МОм | 0,01 МОм | --- | ±(0,02Ах+0,05) | ±(0,03Ах+0,05) | — | |
| Частота | 40,00-51,00 Гц | 0,01 Гц | ±(0,012Ах+0,05) | — | — | — |
| 51,0-510,0 Гц | 0,1 Гц | ±(0,012Ах+0,5) | — | — | — | |
| 0,51-1,000 кГц | 0,001 кГц | ±(0,012Ах+0,005) | — | — | — | |
Таблица 2
| Измеряемая величина | Пределы измерения | Разреше ние | Пределы допуск ± | .аемой абсолютной погрешности измерения в единицах измеряемой величины, (аАх + b), где Ах - измеренное значение, а, b - постоянные числа | |||
| МА220 | МА250 | МА410 | МА620 | МА640 | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Сила переменного тока частотой 50/60 Гц | 20,00 А | — | ±(0,025Ах+0,08) | — | — | — | |
| 40,00 (20,00) А | 0,01 А | ±(0,03Ах+0,1) | --- | — | — | — | |
| 40,00 A | 0,01 А | ±(0,05Ах+0,1) | --- | ±(0,025Ах+0,08) | --- | --- | |
| 60,00 А | — | — | ±(0,028Ах+0,08) | ±(0,028Ах+0,08) | |||
| 200,0 А | 0,1 А | — | ±(0,028Ах+0,8) | — | — | — | |
| 400,0 (300,0) А | 0,1 А | ±(0,03Ах+1) | --- | — | — | — | |
| 400,0 A | 0,1 А | ±(0,05 Ах+1) | --- | ±(0,028Ах+0,8) | --- | --- | |
| 600,0 А | — | --- | — | ±(0,03Ах+0,8) | ±(0,03Ах+0,8) | ||
| Сила постоянного тока | 40,00 (20,00) A | 0,01 А | ±(0,025Ах+0,06) | --- | — | — | — |
| 40,00 A | 0,01 А | ±(0,03Ах+0,06) | — | — | — | — | |
| 60,00 А | 0,01 А | --- | --- | --- | --- | ±(0,028Ах+0,05) | |
| 400,0 (300,0) А | 0,1 А | ±(0,025Ах+0,6) | --- | — | — | — | |
| 400,0 А | 0,1 А | ±(0,035Ах+0,6) | --- | — | — | — | |
| 600,0 А | 0,1 А | — | — | — | — | ±(0,03Ах+0,5) | |
| Напряжение постоянного тока | 400,0 мВ | 0,1 мВ | ±(0,008Ах+0,3) | ±(0,008Ах+0,2) | ±(0,008Ах+0,2) | — | — |
| 600,0 мВ | 0,1 мВ | — | — | — | ±(0,015 Ах+0,2) | ±(0,015 Ах+0,2) | |
| 4,000 В | 0,001 В | ±(0,015 Ах+0,003) | ±(0,015 Ах+0,002) | ±(0,015 Ах+0,002) | --- | --- | |
| 6,000 В | 0,001 В | --- | --- | --- | ±(0,015 Ах+0,002) | ±(0,015 Ах+0,002) | |
| 40,00 В | 0,01 В | ±(0,015 Ах+0,03) | ±(0,015 Ах+0,02) | ±(0,015 Ах+0,02) | — | — | |
| 60,00 В | 0,01 В | --- | --- | --- | ±(0,015 Ах+0,02) | ±(0,015 Ах+0,02) | |
| 400,0 В | 0,1 В | ±(0,015 Ах+0,3) | ±(0,015 Ах+0,2) | ±(0,015 Ах+0,2) | — | — | |
| 600,0 В | 1/0,1 В | ±(0,02Ах+3,0) | ±(0,02Ах+2,0) | ±(0,02Ах+2,0) | ±(0,015 Ах+0,2) | ±(0,015 Ах+0,2) | |
П Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Напряжение переменного тока в диапазоне частот 50 - 400 Гц | 400,0 мВ | 0,1 мВ | ±(0,01 Ах+1) | — | — | — | — |
| 600,0 мВ | 0,1 мВ | --- | --- | --- | --- | --- | |
| 4,000 В | 0,001 В | ±(0,02Ах+0,005) | ±(0,018 Ах+0,008) | ±(0,018 Ах+0,008) | — | — | |
| 6,000 В | 0,001 В | --- | --- | --- | ±(0,018 Ах+0,008) | ±(0,018 Ах+0,008) | |
| 40,00 В | 0,01 В | ±(0,02Ах+0,05) | ±(0,018 Ах+0,08) | ±(0,018 Ах+0,08) | --- | --- | |
| 60,00 В | 0,01 В | — | — | — | ±(0,018 Ах+0,08) | ±(0,018 Ах+0,08) | |
| 400,0 В | 0,1 В | ±(0,02Ах+0,5) | ±(0,018 Ах+0,8) | ±(0,018 Ах+0,8) | --- | --- | |
| 600,0 В | 1/0,1 В | ±(0,02Ах+5,0) | ±(0,025Ах+8,0) | ±(0,025Ах+8,0) | ±(0,018 Ах+0,8) | ±(0,018 Ах+0,8) | |
| Электрическое сопротивление постоянному току | 400,0 Ом | 0,1 Ом | ±(0,01Ах+0,4) | ±(0,01Ах+0,4) | ±(0,01Ах+0,4) | — | — |
| 600,0 Ом | 0,1 Ом | — | --- | --- | ±(0,01Ах+0,4) | ±(0,01Ах+0,4) | |
| 4,000 кОм | 0,001 кОм | ±(0,015 Ах+0,002) | ±(0,015 Ах+0,002) | ±(0,015 Ах+0,002) | — | — | |
| 6,000 кОм | 0,001 кОм | --- | --- | --- | ±(0,015 Ах+0,002) | ±(0,015 Ах+0,002) | |
| 40,00 кОм | 0,01 кОм | ±(0,015 Ах+0,02) | ±(0,015 Ах+0,02) | ±(0,015 Ах+0,02) | --- | --- | |
| 60,00 кОм | — | --- | --- | ±(0,015 Ах+0,02) | ±(0,015 Ах+0,02) | ||
| 400,0 кОм | 0,1 кОм | ±(0,015 Ах+0,2) | ±(0,015 Ах+0,2) | ±(0,015 Ах+0,2) | --- | --- | |
| 600,0 кОм | 0,1 кОм | — | --- | --- | ±(0,015 Ах+0,2) | ±(0,015 Ах+0,2) | |
| 4,000 МОм | 0,001 МОм | ±(0,025Ах+0,003) | ±(0,025Ах+0,003) | ±(0,025Ах+0,003) | --- | --- | |
| 6,000 МОм | 0,001 МОм | — | --- | --- | ±(0,025Ах+0,003) | ±(0,025Ах+0,003) | |
| 40,00 МОм | 0,01 МОм | ±(0,035Ах+0,05) | ±(0,035Ах+0,05) | ±(0,035Ах+0,05) | — | — | |
| 60,00 МОм | 0,01 МОм | --- | --- | --- | ±(0,035Ах+0,05) | ±(0,035Ах+0,05) | |
| Электрическая емкость | 40,00 нФ | 0,01 нФ | ±(0,05Ах+0,30) | ±(0,04Ах+0,20) | ±(0,04Ах+0,20) | ±(0,04Ах+0,20) | ±(0,04Ах+0,20) |
| 400,0 нФ | 0,1 нФ | ±(0,03Ах+0,5) | ±(0,03Ах+0,5) | ±(0,03Ах+0,5) | ±(0,03Ах+0,5) | ±(0,03Ах+0,5) | |
| 4,000 мкФ | 0,001 мкФ | ±(0,035Ах+0,005) | ±(0,03 Ах+0,005) | ±(0,03 Ах+0,005) | ±(0,03 Ах+0,005) | ±(0,03 Ах+0,005) | |
| 40,00 мкФ | 0,01 мкФ | ±(0,035Ах+0,05) | ±(0,03 Ах+0,05) | ±(0,03 Ах+0,05) | ±(0,03 Ах+0,05) | ±(0,03 Ах+0,05) | |
| 100,0 мкФ | 0,1 мкФ | ±(0,05Ах+0,5) | ±(0,03Ах+0,5) | ±(0,03Ах+0,5) | ±(0,04 Ах+1) | ±(0,04 Ах+1) | |
| 400,0 мкФ | 0,1 мкФ | — | — | — | ±(0,04 Ах+1) | ±(0,04 Ах+1) | |
| 4000 мкФ | 0,001 мФ | — | — | — | ±(0,05Ах+10) | ±(0,05Ах+10) | |
| Продолжение таблицы 2 | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Частота | 5,000 Гц | 0,001 Гц | ±(0,015 Ах+0,005) | --- | --- | --- | --- |
| 10,00 Гц | 0,01 Гц | — | ±(0,015 Ах+0,02) | ±(0,015Ах+0,02) | ±(0,015 Ах+0,02) | ±(0,015 Ах+0,02) | |
| 50,00 Гц | 0,01 Гц | ±(0,012Ах+0,02) | — | --- | --- | --- | |
| 500,0 Гц | 0,1 Гц | ±(0,012Ах+0,2) | ±(0,015 Ах+0,2) | ±(0,015Ах+0,2) | ±(0,015 Ах+0,2) | ±(0,015 Ах+0,2) | |
| 5,000 кГц | 0,001 кГц | ±(0,012Ах+0,002) | ±(0,015 Ах+0,002) | ±(0,015Ах+0,002) | ±(0,015 Ах+0,002) | ±(0,015 Ах+0,002) | |
| 10,00 кГц | 0,01 кГц | --- | ±(0,015 Ах+0,02) | ±(0,015Ах+0,02) | ±(0,015 Ах+0,02) | ±(0,015 Ах+0,02) | |
| 50,00 кГц | 0,01 кГц | ±(0,012Ах+0,02) | — | — | — | — | |
| 150,0 кГц | 0,1 кГц | ±(0,012Ах+0,2) | --- | --- | --- | --- | |
| Коэффициент заполнения | 0,5-99,0 % | 0,1 % | ±(0,012Ах+0,2) | ±(0,012 Ах+0,2) | ±(0,012Ах+0,2) | ±(0,012Ах+0,2) | ±(0,012Ах+0,2) |
| Температура (тип термопары - К) | минус 50-минус 20 °С | 0,1 °С | ±7 °С | ||||
| минус 20-400 °С | 0,1 °С | ±(0,03 Ах+5 °С) | ±(0,03 Ах+5 °С) | ±(0,03 Ах+5 °С) | ±(0,03 Ах+5 °С) | ±(0,03 Ах+5 °С) | |
| 400-760 °С | 1 °С | --- | ±(0,03 Ах+5 °С) | ±(0,03 Ах+5 °С) | ±(0,03 Ах+5 °С) | ±(0,03 Ах+5 °С) | |
| 400-1000 °С | 1 °С | ±(0,03 Ах+5 °С) | — | — | — | — |
| Измеряемая величина | Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерения в единицах измеряемой величины, ±(аАх + b), где Ах - измеренное значение, а, b - постоянные числа | |||
| 380941 | 380942 | 380947 | 38389 | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Сила переменного | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | ||
| тока | 400,0 мА | 0,1 мА | --- | ±(0,015 Ах+0,5) | ||
| 4000 мА | 1 мА | --- | ±(0,025Ах+5) | |||
| 4,000 (0,500) А | 0,001 А | --- | — | ±(0,015 Ах+0,007) | ||
| 4,000 (0,5-4) А | 0,001 А | --- | --- | ±(0,015 Ах+0,003) | ||
| 30,00 А | 0,01 А | --- | ±(0,02Ах+0,05) | --- | ||
| 40,00 А | 0,01 А | ±(0,01Ах+0,3) | — | ±(0,015 Ах+0,03) | ||
| 100,0 А | 0,1 А | --- | — | ±(0,015 Ах+0,3) | ||
| 200,0 (150,0) А | 0,1 А | ±(0,01Ах+0,3) | — | --- | ||
| 200,0 А | 0,1 А | ±(0,022Ах+0,3) | — | --- | ||
| 400,0 (200,0) А | 0,1 А | — | — | ±(0,022Ах+0,3) | ||
| 400,0 А | 0,1 А | — | — | ±(0,04 Ах+0,3) | ±(0,035 Ах+0,6) | |
| 400,0 (70,0) А | 0,1 А | --- | — | — | ±(0,03Ах+0,6) | |
| 400,0 (300,0) А | 0,1 А | ±(0,035 Ах+0,3) | ||||
| 600 (150) А | 1 А | --- | — | — | ±(0,03 Ах+4) | |
| 600 (350) А | 1 А | --- | — | --- | ±(0,035 Ах+5) | |
| 600 А | 1 А | --- | — | --- | ±(0,04 Ах+8) | |
| 40-400 Гц | 40-100 Гц | 40-1000 Гц | — | |||
| 400,0 мА | 0,1 мА | --- | ±(0,02Ах+0,5) | --- | — | |
| 40-1000 Гц | ||||||
| 4000 мА | 1 мА | --- | ±(0,03Ах+5) | --- | — | |
| 4,000 (0,500 А) | 0,001 А | --- | — | ±(0,02Ах+0,007) | — | |
| 4,000 (0,5-4 А) | 0,001 А | --- | — | ±(0,02Ах+0,004) | — | |
| 30,00 А | 0,01 А | --- | ±(0,025Ах+0,05) | --- | — | |
| 40,00 А | 0,01 А | ±(0,015 Ах+0,04) | — | ±(0,02Ах+0,4) | — | |
| 100,0 А | 0,1 А | --- | — | ±(0,02Ах+0,4) | — | |
| 200,0 (150,0) А | 0,1 А | ±(0,015 Ах+0,4) | — | — | — | |
| 200,0 А | 0,1 А | ±(0,025Ах+0,4) | — | — | — | |
| 400,0 (200,0) А | 0,1 А | — | — | ±(0,025Ах+0,4) | — | |
| 400,0 А | 0,1 А | — | — | ±(0,05Ах+0,4) | — | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Сила постоянного тока | 4000 мА | 1 мА | --- | ±(0,02Ах+3) | --- | — |
| 30,00 А | 0,01 А | --- | ±(0,02Ах+0,03) | --- | — | |
| 40,00 А | 0,01 А | ±(0,01Ах+0,02) | — | ±(0,01Ах+0,02) | — | |
| 200,0 (150,0) А | 0,1 А | ±(0,01Ах+0,2) | — | — | ||
| 200,0 А | 0,1 А | ±(0,022Ах+0,2) | — | — | ||
| 400,0 (150,0) А | 0,1 А | — | — | ±(0,01Ах+0,2) | — | |
| 400,0 (200) A | 0,1 А | — | — | ±(0,022Ах+0,2) | — | |
| 400,0 А | 0,1 А | --- | — | ±(0,04 Ах+0,2) | ±(0,035 Ах+0,3) | |
| 400,0 (70,0) А | 0,1 А | --- | — | — | ±(0,025Ах+0,6) | |
| 400,0 (300,0) А | 0,1 А | --- | — | — | ±(0,03 Ах+0,3) | |
| 600 (150) А | 1 А | --- | — | --- | ±(0,025Ах+4) | |
| 600 (350) А | 1 А | --- | — | --- | ±(0,03 Ах+4) | |
| 600 А | 1 А | --- | — | --- | ±(0,04 Ах+6) | |
| Напряжение постоянного тока | 400,0 мВ | 0,1 мВ | --- | --- | --- | ±(0,005 Ах+0,5) |
| 4,000 В | 0,001 В | --- | --- | --- | ±(0,012 Ах+0,003) | |
| 40,00 В | 0,01 В | --- | --- | --- | ±(0,012Ах+0,03) | |
| 400,0 В | 0,1 В | ±(0,01Ах+0,2) | ±(0,01 Ах+0,2) | --- | ±(0,012Ах+0,3) | |
| 600 В | 1 В | — | --- | --- | ±(0,015 Ах+3) | |
| Напряжение переменного тока | 50/60 Гц | 50/60 Гц | — | 50/60 Гц | ||
| 400,0 мВ | 0,1 мВ | --- | --- | --- | ±(0,01 Ах+2) | |
| 4,000 В | 0,001 В | --- | --- | --- | ±(0,02Ах+0,005) | |
| 40,00 В | 0,01 В | --- | --- | --- | ±(0,02Ах+0,05) | |
| 400,0 В | 0,1 В | ±(0,015 Ах+0,2) | ±(0,015 Ах+0,2) | --- | ±(0,02Ах+0,5) | |
| 600 В | 1 В | --- | --- | --- | ±(0,02Ах+5) | |
| 40-400 Гц | 40-1000 Гц | --- | — | |||
| 400,0 мВ | 0,1 мВ | --- | --- | --- | — | |
| 4,000 В | 0,001 В | --- | --- | --- | — | |
| 40,00 В | 0,01 В | --- | --- | --- | — | |
| 400,0 В | 0,1 В | ±(0,02Ах+0,4) | ±(0,02Ах+0,5) | --- | — | |
| 600 В | 1 В | — | — | — | — |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Электрическое сопротивление постоянному току | 400,0 Ом | 0,1 Ом | ±(0,01Ах+0,2) | --- | --- | ±(0,01 Ах+0,4) |
| 4,000 кОм | 0,001 кОм | — | — | --- | ±(0,015 Ах+0,002) | |
| 40,00 кОм | 0,01 кОм | — | --- | --- | ±(0,015 Ах+0,02) | |
| 400,0 кОм | 0,1 кОм | --- | --- | --- | ±(0,015 Ах+0,2) | |
| 4,000 МОм | 0,001 МОм | --- | --- | --- | ±(0,02Ах+0,003) | |
| 40,00 МОм | 0,01 МОм | --- | --- | --- | ±(0,03Ах+0,05) | |
| Электрическая емкость | 40,00 нФ | 0,01 нФ | --- | --- | --- | ±(0,05Ах+0,07) |
| 400,0 нФ | 0,1 нФ | --- | --- | --- | ±(0,035 Ах+0,5) | |
| 4,000 мкФ | 0,001 мкФ | --- | — | --- | ±(0,035Ах+0,005) | |
| 40,00 мкФ | 0,01 мкФ | --- | — | --- | ±(0,035Ах+0,05) | |
| 100,0 мкФ | 0,1 мкФ | --- | — | --- | ±(0,05 Ах+0,5) | |
| Частота | 40,00 Гц | 0,01 Гц | — | --- | ±(0,005Ах+0,02) | --- |
| 100,00 Гц | 0,01 Гц | ±(0,005Ах+0,02) | — | --- | — | |
| 250,0 Гц | 0,1 Гц | — | --- | ±(0,005Ах+0,2) | --- | |
| 1,000 кГц | 0,001 кГц | ±(0,005Ах+0,002) | --- | ±(0,005Ах+0,002) | --- | |
| 10,00 кГц | 0,01 кГц | ±(0,005Ах+0,02) | --- | ±(0,005Ах+0,02) | --- | |
| Температура (тип термопары - К) | минус 20-400 °С | 0,1 °С | — | --- | — | ±(0,03 Ах+3 °С) |
| 400-760 °С | 1 °С | — | — | — | ±(0,03 Ах+3 °С) |
Таблица 4
| Измеряемая величина | Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерения в единицах измеряемой величины, ±(аАх + b), где Ах - измеренное значение, а, b - постоянные числа |
| МА1500 | |||
| 1 | 2 | 3 | 4 |
| Сила переменного тока частотой 50/60 Гц | 400,00 A | 0,01 А | ±(0,028Ах+0,30) |
| 1500,0 A | 0,1 А | ±(0,028Ах+3) | |
| Сила постоянного тока | 400,00 A | 0,01 А | ±(0,02Ах+0,30) |
| 1500,0 A | 0,1 А | ±(0,025Ах+3) |
| 1 | 2 | 3 | 4 |
| Напряжение постоянного тока | 400,00 мВ | 0,01 мВ | ±(0,001Ах+0,05) |
| 4,0000 В | 0,0001 В | ±(0,001 Ах+0,0004) | |
| 40,000 В | 0,001 В | ±(0,001 Ах+0,004) | |
| 400,00 В | 0,01 В | ±(0,001Ах+0,04) | |
| 1000,0 В | 0,1 В | ±(0,005Ах+0,4) | |
| Напряжение переменного тока частотой 50/60 Гц | 400,00 мВ | 0,01 мВ | ±(0,008Ах+0,40) |
| Напряжение переменного тока в диапазоне частот 50 - 1000 Гц | 4,0000 В | 0,0001 В | ±(0,01Ах+0,0030) |
| 40,000 В | 0,001 В | ±(0,01Ах+0,030) | |
| 400,00 В | 0,01 В | ±(0,01Ах+0,30) | |
| 750,0 В | 0,1 В | ±(0,01Ах+3) | |
| Электрическое сопротивление постоянному току | 400,00 Ом | 0,01 Ом | ±(0,005Ах+0,09) |
| 4,0000 кОм | 0,0001 кОм | ±(0,01 Ах+0,0004) | |
| 40,000 кОм | 0,001 кОм | ±(0,01Ах+0,004) | |
| 400,00 кОм | 0,01 кОм | ±(0,01Ах+0,04) | |
| 4,0000 МОм | 0,0001 МОм | ±(0,02Ах+0,0010) | |
| 40,000 МОм | 0,001 МОм | ±(0,03Ах+0,010) | |
| Электрическая емкость | 400,00 нФ | 0,01 нФ | ±(0,035Ах+0,40) |
| 4000,0 нФ | 0,1 нФ | ±(0,035Ах+1) | |
| 40,00 мкФ | 0,01 мкФ | ±(0,035Ах+0,10) | |
| 400,0 мкФ | 0,1 мкФ | ±(0,035Ах+1) | |
| 4,000 мФ | 0,001 мФ | ±(0,05Ах+0,010) | |
| 20,00 мФ | 0,01 мФ | ±(0,035Ах+0,10) | |
| Частота | 40,000 Гц | 0,001 Гц | ±(0,003 Ах+0,002) |
| 400,00 Гц | 0,01 Гц | ±(0,003Ах+0,02) | |
| 4,0000 кГц | 0,0001 кГц | ±(0,003 Ах+0,0002) | |
| 40,000 кГц | 0,001 кГц | ±(0,003 Ах+0,002) | |
| 400,00 кГц | 0,01 кГц | ±(0,003Ах+0,02) | |
| 4,0000 МГц | 0,0001 МГц | ±(0,003 Ах+0,0002) | |
| 40,000 МГц | 0,001 МГц | ±(0,003 Ах+0,002) | |
| Температура (тип термопары - К) | минус 100,0-1000,0°С | 0,1 °С | ±(0,1Ах+2,5 °C) |
| Коэффициент заполнения | 10,0 - 95,0 % | 0,1 % | ±(0,01Ах+0,2) |
Раскрытие захвата токоизмерительных клещей, мм:
МА120, МА150
18
23
30
40
52
33
две батареи типа ААА на 1,5 В одна батарея типа NEDA 1604 на 9 В две батареи типа АА на 1,5 В
от 5 до 40 от 0 до 50 от минус 10 до 50
до 80 до 75 до 85
164x65x32
200x65x35
200x66x37
232x77x39
294x105x47
183x64x36
204x80x43
176
215
230
315
555
225
217
300
МА200, МА220, 380941, 38942, 380947
МА250, МА410
МА620, МА640
МА1500
38387, 38389
Питание клещей осуществляется от элементов питания: МА120, МА150, МА200, МА220, МА250, МА410
МА620, МА640, МА1500, 38387, 38389
380941, 380942, 380947
Условия эксплуатации:
- температура окружающего воздуха, °С:
для клещей моделей МА200, МА220, МА250, МА410,
МА620, МА640, МА1500
для клещей моделей МА120, МА150, 38387
для клещей моделей 380941, 380942, 38047, 38389
- относительная влажность воздуха при температуре 31 °С, % для клещей моделей МА200, МА220, МА250, МА410, МА620, МА640, МА1500
для клещей моделей МА120, МА150, 38387, 38389 для клещей моделей 380941, 380942, 38047
Габаритные размеры, мм, не более:
МА120, МА150 МА200, МА220 МА250, МА410 МА620, МА640 МА1500
380941, 380942, 380947 38387, 38389
Масса, г, не более:
МА120, МА150 МА200, МА220 МА250, МА410 МА620, МА640 МА1500 380941
380942, 380947 38387, 38389
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на клещи в виде наклейки.
Комплект поставки:
1. Клещи.
2. Комплект измерительных проводов в зависимости от модели исполнения.
3. Элементы питания.
4. Термопара типа К в зависимости от модели исполнения.
5. Транспортная сумка.
6. Руководство по эксплуатации.
7. Методика поверки 432-064-2012 МП.
8. Коробка упаковочная.
осуществляется по документу 432-064-2012 МП «Клещи электроизмерительные EXTECH Industrial модели МА120, МА150, МА200, МА220, МА250, МА410, МА620, МА640, МА1500, 380941, 380942, 380947, 38387, 38389. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петербург» 20.01.2012 г.
Перечень эталонов, применяемых при поверке:
- калибратор многофункциональный Transmille 3041 с многовитковой катушкой тока с коэффициентом трансформации х10; х50;
I~ : 0,2 - 30 А, ПГ ±(0,14 - 0,7) %, 40 - 1000 Гц;
1= : 0 - 30 А, ПГ ±(0,019 - 0,075) %;
- калибратор FLUKE 5520А;
U= 10-7 - 1000 В, ПГ ±(0,001 - 0,003) %;
U~ 10-6 - 1020 В, ПГ ±(0,02 - 0,9) %, 10 Гц - 500 кГц;
I= 110-9 - 20,5 А, ПГ ±(0,01 - 0,1) %;
I~ 10-8 - 20,5 А, ПГ ±(0,05 - 3) %, 10 Гц - 30 кГц;
R 10-4 Ом - 1100 МОм, ПГ ±(0,003 - 1,5) %;
С 10-10 нФ - 110 мФ, ПГ ±(0,3 - 1,2) %;
Т минус 50 - 1000 °С, А ±(0,18 - 0,26) °С;
- генератор сигналов произвольной формы Agilent 33250А, т 100 мкс - 100 мс, F 5 Гц - 40 МГц, ПГкг ±1 • 10-6.
Методика измерений приведена в Руководствах по эксплуатации клещей электроизмерительных ЕХТЕСН Industrial модели МА120, МА150, МА200, МА220, МА250, МА410, МА620, МА640, МА1500, 380941, 380942, 380947, 38387, 38389.
Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным EXTECH Industrial модели МА120, МА150, МА200, МА220, МА250, МА410, МА620, МА640, МА1500, 380941, 380942, 380947, 38387, 38389
1. ГОСТ 8.022-1991 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока».
2. ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
3. ГОСТ 8.028-1986 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
4. ГОСТ 8.129-1999 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
5. ГОСТ 8.371-1980 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости».
6. ГОСТ Р 8.558-1993 «ГСИ. Государственная поверочная схема для средств измерений температуры».
7. ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц».
8. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
9. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
10. ГОСТ 25242-93 «Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний».
11. ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
12. Техническая документация фирмы Ех1ееЬ Instrument, США.
13. 432-064-2012 МП «Клещи электроизмерительные EXTECH Industrial модели МА120, МА150, МА200, МА220, МА250, МА410, МА620, МА640, МА1500, 380941, 380942, 380947, 38387, 383890. Методика поверки».
- осуществление производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности.
| Зарегистрировано поверок | 200 |
| Поверителей | 21 |
| Актуальность данных | 18.11.2024 |
