| Номер в госреестре | 49302-12 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | APPA 133, APPA 135, APPA 136, APPA 137, APPA 138 |
| Изготовитель | "APPA Technology Corporation", Тайвань |
| Год регистрации | 2012 |
| Срок свидетельства | 17.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |

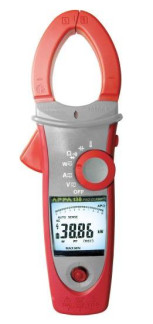

Клещи электроизмерительные АРРА 133, АРРА 135, АРРА 136, АРРА 137, АРРА 138 (далее по тексту - клещи) предназначены для измерений напряжения и силы постоянного и переменного тока, активной мощности, сопротивления постоянному току, емкости, частоты, коэффициента гармоник и температуры.
Клещи представляют собой компактные портативные многофункциональные измерительные приборы в ударопрочном исполнении, принцип действия которых основан на аналогоцифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор конкретного режима измерений осуществляется с помощью джойстика, осуществляющего навигацию в меню. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем цифровую шкалы, линейную шкалу с 60 делениями, меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. Клещи снабжены бесконтактным светодиодным детектором фазного напряжения, встроенным фонариком для подсветки объекта измерения
клещами, кнопкой удержания показаний и юстировки нуля и пружинным рычагом для разведения губок клещей. В нижней части панели расположены разъемы для измерения с помощью проводов напряжения постоянного и переменного токов, сопротивления, емкости, температуры (только АРРА 135/138) и постоянного тока в микроамперном диапазоне (только АРРА 135).
Клещи имеют возможность регистрации бросков пускового тока, автоматического выбора диапазона измерений, автодетектирования типа сигнала (постоянный/переменный),
регистрации максимальных, минимальных и усредненных значений тока и напряжения, определения порядка чередования фаз, прозвонки цепей, тестирования диодов. Клещи снабжены также фильтром низкой частоты, системой автоподсветки дисплея и системой автоматического выключения питания.
Таблица 1- Режим измерения напряжения постоянного тока (все модели)
| Верхние пределы диапазонов измерений | Разрешение (к) | Пределы допускаемой основной погрешности при (23 ± 5) °С |
| 99,99 В | 0,01 В | ±(0,007-Х + 2-к) |
| 999,9 В | 0,10 В |
Здесь и далее: к - значение единицы младшего разряда на данном пределе измерений, Х-значение измеренной величины.
Входное сопротивление: 3,5 МОм.
Защита измерительного входа 1000 В скз.
| Таблица 2- Режим измерения напряжения переменного тока ( | все модели) | ||
| Верхние пределы диапазонов измерений | Разрешение (к) | Полоса частот | Пределы допускаемой основной погрешности при (23 ± 5) °С |
| 99,99 В 999,9 мВ | 0,01 В 0,10 В | 50 Гц - 400 Гц | ±(0,01Х + 5к) |
| 99,99 В 999,9 В Режим ФНЧ | 0,01 В 0,10 В | 50 Гц - 60 Гц | ±(0,01Х + 5к) |
| >60 Гц - 400 Гц | ±(0,05-Х + 5-к) | ||
Входной импеданс: 3,5 МОм/100 пФ.
Защита измерительного входа: 1000 В скз
Таблица 3- Режим измерения силы постоянного тока (АРРА136/138)
| Верхние пределы диапазонов измерений | Разрешение (к) | Пределы допускаемой основной погрешности при (23 ± 5) °С |
| 99,99 А | 0,01 А | ±(0,015Х + 0,2А) |
| 599,9 А/999,9 А | 0,10 А | ±(0,015Х + 5к) |
Защита измерительного входа: 600 А скз для АРРА136; 1000 А скз для АРРА138
Дополнительная погрешность позиционирования клещей - ±1 %
Таблица 4 - Режим измерения силы переменного тока (АРРА136/138)
| Верхние пределы диапазонов измерений | Разрешение (к) | Полоса частот | Пределы допускаемой основной погрешности при (23 ± 5) °С |
| 99,99 А 99,9 А/1000,0 А | 0,01 А 0,10 А | 50 Гц - 60 Гц >60 Гц - 400 Гц | ±(0,015Х + 5к) ±(0,02-Х + 5-к) |
| Режим ФНЧ 99,99 А 599,9 А/999,9 А | 0,01 А 0,10 А | 50 Гц - 60 Гц >60 Гц - 400 Гц | ±(0,015Х + 5к) ±(0,05Х + 5-к) |
Защита измерительного входа: 600 А скз для АРРА136; 1000 А скз для АРРА138
Дополнительная погрешность позиционирования клещей - ±1 %
| Верхние пределы диапазонов измерений | Разрешение (к) | Полоса частот | Пределы допускаемой основной погрешности при (23 ± 5) °С |
| 99,99 А 599,9 А/999,9 А | 0,01 А 0,10 А | 50 Гц - 60 Гц >60 Гц - 400 Гц | ±(0,015Х + 5к) ±(0,02-Х + 5-к) |
| Режим ФНЧ 99,99 А 599,9 А/999,9 А | 0,01 А 0,10 А | 50 Гц - 60 Гц >60 Гц - 400 Гц | ±(0,015Х + 5к) ±(0,05Х + 5-к) |
Защита измерительного входа: 600 А скз для APPA133/135; 1000 А скз для АРРА137
Таблица 6- Режим измерения силы постоянного тока (только для АРРА135)
| Верхний предел диапазона измерений | Разрешение (к) | Пределы допускаемой основной погрешности при (23 ± 5) °С |
| 999,9 мкА | 0,1 мкА | ±(0,017Х + 2к) |
Таблица 7- Режим измерения частоты
| Верхние пределы диапазонов измерений | Разрешение (к) | Пределы допускаемой основной погрешности при (23 ± 5) °С |
| 99,99 Гц | 0,01 Гц | ±(0,005 Х + 3к) |
| 999,9 Гц | 0,10 Гц | |
| 9,999 кГц | 1,0 Гц |
Минимальное значение измеряемой частоты 20 Гц
Защита измерительного входа: 1000 В скз; 600 А скз для APPA133/135/136; 1000 А скз для APPA137/138
Таблица 8- Режим измерения активной мощности (постоянной/переменной)
| Верхние пределы диапазонов измерений | Разрешение (к) | Пределы допускаемой основной погрешности при (23 ± 5) °С |
| 9,999 кВт | 1 Вт | Максимальная суммарная погрешность напряжения и тока |
| 99,99 кВт | 10 Вт | |
| 599,9 кВт/999,9 кВт | 1,0 кВт |
Защита измерительного входа: 1000 В скз; 600 А скз для APPA133/135/136; 1000 А скз для
APPA137/138
Режим постоянной мощности только для АРРА 136/138
Таблица 9 - Режим измерения коэффициента мощности
| Диапазон измерений | Разрешение | Пределы допускаемой основной погрешности |
| от -1 до +1 | 0,01 | ±3±1к |
Таблица 10- Режим измерения коэффициента гармоник
| Верхний предел диапазона измерений | Пределы допускаемой основной погрешности при (23 ± 5) °С |
| 99,9 % | ±(0,03Х + 10к) |
Таблица 11- Режим измерения действующего значения гармоник
| Верхний предел диапазона измерений | №№ гармоник | Пределы допускаемой основной погрешности при (23 ± 5) °С |
| 99,9 % | от 1-ой до 12-ой | ±(0,05Х + 10к) |
| от 13-ой до 25-ой | ±(0,1Х + 10к) |
| Верхние пределы диапазонов измерений | Разрешение (к) | Пределы допускаемой основной погрешности при (23 ± 5) °С |
| 999,9 Ом | 0,1 Ом | ±(0,01Х + 5к) |
| 9,999 кОм | 0,001 кОм | ±(0,01Х + 3к) |
| 99,99 кОм | 0.01 кОм |
Таблица 13- Режим измерения емкости
| Верхние пределы диапазонов измерений | Разрешение (к) | Пределы допускаемой основной погрешности |
| 3,999 мкФ | 1 нФ | ±(0,019Х + 8к) |
| 39.99 мкФ | 10 нФ | |
| 399,09 мкФ | 100 нФ | |
| 3999 мкФ | 1 мкФ |
Таблица 14 - Режим измерения температуры
| Диапазон измерений | Разрешение | Пределы допускаемой основной погрешности |
| -50,0 °С - 99,9 °С | 0.1 °С | ±(0,01Х + 2°С) |
| 100,0 °С - 399,9 °С | ±(0,01Х + 1°С) | |
| 400,0 °С - 1000 °С |
Таблица 15 - Общие технические характеристики
| Наименование параметра | Значение |
| Разрядность цифровой шкалы | 4/5 разрядов |
| Максимальное индицируемое число | 40,00/100,00 |
| Температурный коэффициент погрешности в диапазоне меньше 18 °С и больше 28 °С | 0,2 нормального значения/°С |
| Питание от элемента типа «Крона» | 9 В |
| Срок службы источника питания, ч | 50 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до 50 80 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 245х87,5х50,5 для АРРА 133/135/136 257х87,5х50,5 для АРРА 137/138 |
| Масса (с источником питания), кг, не более | 0,435 для АРРА 133/135/136 0,470 для АРРА 137/138 |
| Максимальный раскрыв губок, мм | 45 |
| Максимальный диаметр провода, мм | 37 для АРРА 133/135/136 42 для АРРА 137/138 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации (54882137-12 РЭ) типографским способом или специальным штампом.
Комплект поставки прибора соответствует таблице 16. Таблица 16
| Наименование | Количество | Примечание |
| Клещи электроизмерительные | 1 шт. | |
| Защитный чехол | 1 шт. | |
| Измерительные провода | 2 шт. | ATL-1N |
| Источник питания | 9 В (типа «Крона») | Установлен |
| Термопара К-типа | 1 шт. | |
| Адаптер термопары | 1 шт. | |
| Руководство по эксплуатации 54882137-12 РЭ | 1 экз. | |
| Методика поверки 54882137-12 МП | 1 экз. | |
| Упаковочная коробка | 1 шт. |
осуществляется в соответствии с документом «Клещи электроизмерительные АРРА 133, АРРА 135, АРРА 136, АРРА 137, АРРА 138. Методика поверки» 54882137-12 МП, утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 12 января 2012 г.
Основное поверочное оборудование:
- калибратор FLUKE 5520A, погрешность по напряжению от ±0,0011 % до ±0,025 %, погрешность по току от ±0,01 % до ±0,12 %, погрешность по сопротивлению от ±0,0028 % до 0,025 % (с опцией SC 600), погрешность по емкости от ±0,25 % до ±0,75 %;
- калибратор переменного тока «Ресурс-К2», диапазон установки коэффициента гармоник по напряжению Ku от 0,1 до 30 %, предел допускаемой относительной погрешности установки Ku ± (0,3 + 0,03(Kumax/Ku - 1)%, диапазон установки коэффициента гармоник по току Ki от 0,1 до 100 %, предел допускаемой относительной погрешности установки Ki ± (0,3 + 0,01(Kimax/Ku - 1)%,
Клещи электроизмерительные АРРА 133, АРРА 135, АРРА 136, АРРА 137, АРРА 138. Руководство по эксплуатации 54882137-12 РЭ.
Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным АРРА 133, АРРА 135, АРРА 136, АРРА 137, АРРА 138.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы «APPA Technology Corporation», Тайвань.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
