| Номер в госреестре | 49303-12 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | ГРАНТ-ЭНЕРГО |
| Изготовитель | ООО "АНТ-Информ", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 19.03.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Контроллеры «ГРАНТ-ЭНЕРГО» (далее - КТЛМ) предназначены для измерений электрического напряжения, тока, сопротивления, частоты и температуры.
Конструкция КТЛМ представляет собой закрытый бокс с отверстием для подключения линий связи и питания. Конструкция позволяет размещать КТЛМ, как в стандартных, общепромышленных шкафах, так и в специализированных, взрывозащищенных шкафах. Функционирование КТЛМ осуществляется автономно (без вмешательства эксплуатационного персонала).
Принцип действия КТЛМ основан на аналого-цифровом преобразовании электрического сигнала, поступающего с корректоров расхода газа, хроматографов, измерителей влажности, датчиков давления и других первичных преобразователей.
В таблице 1 приведены варианты исполнения КТЛМ.
Таблица 1 - Варианты исполнения КТЛМ
| Обозначение | Материал корпуса Степень защиты от пыли | Маркировка взрывозащиты Место установки | Авто номное питание | Особенности конструкции |
| ГРАНТ-ЭНЕРГО ТК | Пластик IP 65 | Нет Вне взрывоопасных зон | Нет | Безмодульный КТЛМ 4/8/16 аналоговых входа для подключения внешних аналоговых датчиков с нормированным токовым выходом 4-20 мА 4/8/16 дискретных входа (с защитой от перенапряжения, короткого замыкания и смены полярности) для подключения внешних датчиков |
| ГРАНТ-ЭНЕРГО ТК В | Кремниевоалюминиевый сплав IP 67 | 1Ex d IIB T6 Взрывоопасная зона | Нет | |
| ГРАНТ-ЭНЕРГО ТК А | Пластик IP 65 | Нет Вне взрывоопасных зон | Есть | |
| ГРАНТ-ЭНЕРГО ТК А В | Кремниевоалюминиевый сплав IP 67 | 1Ex d IIB T6 Взрывоопасная зона | Есть | |
| ГРАНТ-ЭНЕРГО ПК | Сталь IP 65 | Нет Вне взрывоопасных зон | Нет | Модульный КТЛМ для монтажа на DIN-рейке (установка на |
| ГРАНТ-ЭНЕРГО ПК В | Кремниевоалюминиевый сплав IP 67 | 1Ex d IIB T6 Взрывоопасная зона | Нет |
| Обозначение | Материал корпуса Степень защиты от пыли | Маркировка взрывозащиты Место установки | Авто номное питание | Особенности конструкции |
| ГРАНТ-ЭНЕРГО ПК | Сталь IP 65 | Нет Вне взрывоопасных зон | Нет | стандартную DIN-рейку). Наряду с горизонтальной установкой допускаются любые другие способы монтажа. |
| ГРАНТ-ЭНЕРГО ПК В | Кремниевоалюминиевый сплав IP 67 | 1Ex d IIB T6 Взрывоопасная зона | Нет | |
| ГРАНТ-ЭНЕРГО ПК А | Сталь IP 65 | Нет Вне взрывоопасных зон | Есть | |
| ГРАНТ-ЭНЕРГО ПК А В | Кремниевоалюминиевый сплав IP 67 | 1Ex d IIB T6 Взрывоопасная зона | Есть | |
| Примечание - КТЛМ имеют возможность подключения оборудования, находящегося во взрывоопасной зоне (искробезопасные цепи поставляются опционально) | ||||
Программное обеспечение (ПО) КТЛМ является встроенным ПО, обеспечивающим выполнение нескольких задач:
- управление работой всех интерфейсов КТЛМ;
- получение и обработка результатов измерений;
- поддержку связи и передачу данных;
- архивирование значений.
- обеспечение связи с внешними устройствами.
Структура ПО КТЛМ состоит из подпрограммы AnPl6ch, которая реализует все функции, связанные с вычислением значений всех измеряемых КТЛМ параметров.
ПО обеспечивает КТЛМ реализацию следующих возможностей:
- Сбор данных от аналоговых и дискретных датчиков технологического оборудования объектов, счетчиков газа, корректоров, ИК по стандартным интерфейсам RS-232/485 в формате протокола MODBUS.RTU, а также в форматах собственных протоколов устройств;
- Передачу полученных данных от оборудования на ДП по предоставленным каналам или линиям связи по протоколу ОРС;
- Автоматическое установление связи по имеющимся каналам (основному или резервному) с оборудованием ДП (АРМ оператора и/или сервером ДП) при возникновении тревоги (аварийной ситуации), генерируемой КТЛМ;
- Хранение полученной информации для обмена данными с программируемым логическим контроллером (ПЛК) или отдельными устройствами, в составе оборудования КП, а также программно-техническими средствами ДП;
- Обмен данными по выделенным или коммутируемым линиям связи, каналам стандарта GSM/GPRS/ТФОП/xDSL/SAT или радиоканалу;
- Синхронизацию времени как с ДП, так и с устройствами на КП (при наличии поддержки такой возможности самим устройством);
Лист № 3 Всего листов 11
- Поддержку функции аппаратного перезапуска модемов основного и резервного каналов;
- Поддержку обмена данными с контроллерами, счетчиками газа, расходомерами, блоками обработки информации, корректорами и другим оборудованием;
- Установку параметров канала или линии связи (ввод и изменение телефонного номера GSM-терминала и т.п.);
- Автоматическое переключение на резервный канал передачи данных в случае неисправности основного канала (при наличии технической возможности организации резервного канала) с автоматическим переходом на основной канал при его восстановлении;
- Информационную безопасность за счет создания и редактирования учетных записей пользователей с заданием паролей доступа.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 2.
Таблица 2_
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Микропрограмма для аналогового модуля AnPl6ch | AP 6ch.hex | 1.01 | 7C643781 | CRC32(полином 0xEDB88320) |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
Фотография общего вида:
Контроллер ГРАНТ-ЭНЕРГО ТК В
Контроллер ГРАНТ-ЭНЕРГО ТК
| о а | |

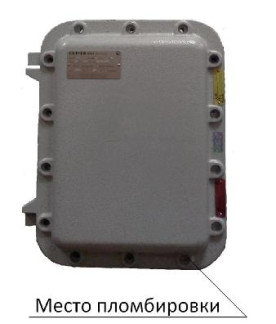

Место пломбировки
Метрологические и технические характеристики модулей, входящих в состав КТЛМ приведены в таблицах 3 - 11. Конкретный модульный состав КТЛМ определяется опросным листом на контроллер и должен быть указан в формуляре.
Лист № 4 Всего листов 11
Таблица 3 - Метрологические и технические характеристики модулей ввода__
| Модули ввода аналоговых сигналов | Диапазон измерений | Количество каналов, шт. | Пределы допускаемой основной погрешности преобразования | Ток по-требле-ния, мА | Масса, г | |
| приведённой, % | абсо лютной | |||||
| EL(ES) 3001 | от -10 до 10 В | 1 | ± 0,3 | - | 130 | 70 |
| EL (ES) 3002 | 2 | |||||
| EL (ES) 3004 | 4 | |||||
| EL (ES) 3008 | 8 | |||||
| EL (ES) 3011 | от 0 до 20 мА | 1 | ± 0,3 | - | 180 | 55 |
| EL (ES) 3012 | 2 | |||||
| EL (ES) 3014 | 4 | |||||
| EL (ES) 3021 | от 4 до 20 мА | 1 | ± 0,3 | - | 180 | 55 |
| EL (ES) 3022 | 2 | |||||
| EL (ES) 3024 | 4 | |||||
| EL (ES) 3041 | от 0 до 20 мА | 1 | ± 0,3 | - | 130 | 60 |
| EL (ES) 3042 | 2 | |||||
| EL (ES) 3044 | 4 | |||||
| EL (ES) 3048 | 8 | |||||
| EL (ES) 3051 | от 4 до 20 мА | 1 | ± 0,3 | - | 130 | 60 |
| EL (ES) 3052 | 2 | |||||
| EL (ES) 3054 | 4 | |||||
| EL (ES) 3058 | 8 | |||||
| EL (ES) 3061 | от 0 до 10 В | 1 | ± 0,3 | - | 130 | 60 |
| EL (ES) 3062 | 2 | |||||
| EL 3062-0030 | от 0 до 30 В | 2 | ± 0,3 | 130 | 60 | |
| EL (ES) 3064 | от 0 до 10 В | 4 | ± 0,3 | - | 130 | 60 |
| EL (ES) 3068 | 8 | |||||
| EL (ES) 3101 | от -10 до 10 В | 1 | ± 0,3 | - | 130 | 60 |
| EL (ES) 3102 | 2 | |||||
| EL (ES) 3104 | 4 | |||||
| EL (ES) 3111 | от 0 до 20 мА | 1 | ± 0,3 | - | 130 | 55 |
| EL (ES) 3112 | 2 | 170 | 55 | |||
| EL (ES) 3114 | 4 | 130 | 55 | |||
| EL (ES) 3121 | от 4 до 20 мА | 1 | ± 0,3 | - | 130 | 55 |
| EL (ES) 3122 | 2 | 170 | 55 | |||
| EL (ES) 3124 | 2 | 130 | 55 | |||
| EL (ES) 3141 | от 0 до 20 мА | 1 | ± 0,3 | 130 | 60 | |
| EL (ES) 3142 | от 0 до 20 мА | 2 | ± 0,3 | 170 | 60 | |
| EL (ES) 31420010 | от -10 до 10 мА | 2 | ± 0,3 | 170 | 60 | |
| EL (ES) 3144 | от 0 до 20 мА | 4 | ± 0,3 | 130 | 60 | |
| EL (ES) 3151 | от 4 до 20 мА | 1 | ± 0,3 | 130 | 60 | |
| EL (ES) 3152 | от 4 до 20 мА | 2 | ± 0,3 | 170 | 60 | |
| EL (ES) 3154 | от 4 до 20 мА | 4 | ± 0,3 | 130 | 60 | |
| EL (ES) 3161 | от 0 до 10 В | 1 | ± 0,3 | 130 | 60 | |
| EL (ES) 3162 | от 0 до 10 В | 2 | ± 0,3 | 170 | 60 | |
| EL (ES) 3164 | от 0 до10 В | 4 | ± 0,3 | 130 | 60 | |
| Модули ввода аналого- | Диапазон | Количество ка- | Пределы допускаемой основной погрешности преобразования | Ток потребления, | Масса, | |
| вых сигналов | измерений | налов, шт. | приведённой, % | абсолют ной | мА | г |
| EL (ES) 3201 | от -200 до 850 °С (Р) от -60 до 180 °С (Ni) | 1 | - | ± 0,5 °С | 190 | 60 |
| EL (ES) 3202 | от -200 до 850 °С (Р) от -60 до 180 °С (Ni) | 2 | - | ± 0,5 °С | 190 | 60 |
| EL (ES) 3204 | от -200 до 850 °С (Р!) от -60 до 180 °С (Ni) | 4 | - | ± 0,5 °С | 190 | 60 |
| EL 3255 | от 0,3 до 50 кОм | 5 | ± 0,5 | - | 210 | 70 |
| EL 3311 | от -100 до 1370 °С (K) | 1 | ± 0,3 | - | 200 | 60 |
| EL3312 | от -100 до 1370 °С (K) | 2 | ± 0,3 | 200 | 60 | |
| EL3314 | от -100 до 1370 °С (K) | 4 | ± 0,3 | 200 | 60 | |
| EL3318 | от -100 до 1370 °С (K) | 8 | ± 0,3 | 210 | 70 | |
| EL(ES) 3351 | от -20 до 20 мВ | 1 | ± 0,1 | 170 | 70 | |
| EL(ES) 3356 | от -20 до 20 мВ | 1 | ± 0,01 | 180 | 60 | |
| EL(ES) 3403-0000 | от 0 до 500 В (U~) от 0 до 1 А (L) | 1 | ± 0,5 | 120 | 75 | |
| EL(ES) 3403-0010 | от 0 до 500 В (U~) от 0 до 5 А (L) | 1 | ± 0,5 | 120 | 75 | |
| от -1,25 до 1,25 В | ||||||
| EL(ES) 3602 | от -2,5 до 2,5 В от -5 до 5 В от -10 до 10 В | 2 | ± 0,01 | 190 | 60 | |
| EL3602-0010 | от -75 до 75 мВ | 2 | ± 0,05 | 190 | 60 | |
| EL(ES) 3612 | от 0 до 20 мА | 2 | ± 0 ,01 | 190 | 60 | |
| EL3632 | от -5 до 5 В | 2 | ± 0,5 | - | 60 | |
| от 0 до 300 В (U=) | ± 0,2 (U=) | |||||
| (с поддиапазонами) 0,3 В (U~) | ± 0,5 (U~) | |||||
| от 3 до 300 В (U~) | ||||||
| EL(ES) 3681 | (с поддиапазонами) от 0,1 до 1 А (1=) 10 А (1=) 0,1 А (1~) 1 А (L) 10 А (L) | 1 | ± 0,75 (U~) ± 0,5 (1=) ± 1,2 (1=) ± 1,0 (L) ± 0,7 (L) ± 1,2 (L) | 150 | 70 | |
| от 0 до 1 Ом | ||||||
| EL3692 | от 0 до 100 Ом от 0 до 10 кОм от 0 до 10 МОм | 2 | ± 0,5 | 150 | 60 | |
| EL (ES) 3702 | от -10 до 10 В | 2 | ± 0,3 | 200 | 60 | |
| EL (ES) 3742 | от 0 до 20 мА | 2 | ± 0,3 | 200 | 60 | |
| Модули вывода аналоговых сигналов | Диапазоны выходных сигналов | Количество каналов, шт. | Пределы допускаемой основной приведенной погрешности преобразования, % | Ток потребления, мА | Масса, г |
| EL(ES) 4001 | от 0 до 10 В | 1 | ± 0,1 | 190 | 60 |
| EL (ES) 4002 | от 0 до 10 В | 2 | ± 0,1 | 190 | 60 |
| EL (ES) 4004 | от 0 до 10 В | 4 | ± 0,1 | 190 | 85 |
| EL (ES) 4008 | от 0 до 10 В | 8 | ± 0,1 | 190 | 85 |
| EL(ES) 4011 | от 0 до 20 мА | 1 | ± 0,1 | 190 | 60 |
| EL (ES) 4012 | от 0 до 20 мА | 2 | ± 0,1 | 190 | 60 |
| EL (ES) 4014 | от 0 до 20 мА | 4 | ± 0,1 | 190 | 65 |
| EL (ES) 4018 | от 0 до 20 мА | 8 | ± 0,1 | 190 | 65 |
| EL (ES) 4021 | от 4 до 20 мА | 1 | ± 0,1 | 190 | 60 |
| EL (ES) 4022 | от 4 до 20 мА | 2 | ± 0,1 | 190 | 60 |
| EL (ES) 4024 | от 4 до 20 мА | 4 | ± 0,1 | 190 | 80 |
| EL (ES) 4028 | от 4 до 20 мА | 8 | ± 0,1 | 190 | 80 |
| EL (ES) 4031 | от -10 до 10 В | 1 | ± 0,1 | 190 | 55 |
| EL (ES) 4032 | от -10 до 10 В | 2 | ± 0,1 | 190 | 55 |
| EL (ES) 4034 | от -10 до 10 В | 4 | ± 0,1 | 190 | 85 |
| EL (ES) 4038 | от -10 до 10 В | 8 | ± 0,1 | 190 | 85 |
| EL (ES) 4102 | от 0 до 10 В | 2 | ± 0,1 | 210 | 60 |
| EL (ES) 4104 | от 0 до 10 В | 4 | ± 0,1 | 190 | 65 |
| EL (ES) 4112 | от 0 до 20 мА | 2 | ± 0,2 | 190 | 60 |
| EL (ES) 4114 | от 0 до 20 мА | 4 | ± 0,2 | 190 | 65 |
| EL (ES) 4122 | от 4 до 20 мА | 2 | ± 0,2 | 190 | 60 |
| EL (ES) 4124 | от 4 до 20 мА | 4 | ± 0,2 | 190 | 65 |
| EL (ES) 4132 | от -10 до 10 В | 2 | ± 0,1 | 210 | 55 |
| EL (ES) 4134 | от -10 до 10 В | 4 | ± 0,1 | 265 | 65 |
| EL (ES) 4712 | от 0 до 20 мА | 2 | ± 0,1 | 180 | 80 |
| EL (ES) 4732 | от -10 до 10 В | 2 | ± 0,1 | 180 | 60 |
| Примечание: нормирующим значением при определении приведенной погрешности (в таблицах 2, 3) является алгебраическая разность верхнего и нижнего пределов диапазона входного сигнала модуля. | |||||
Таблица 5.
| Модули вывода дискретных сигналов | Диапазоны выходных сигналов | Количество каналов, шт. | Пределы допускаемой основной относительной погрешности преобразования, % | Ток потребления, мА | Масса, г |
| EL(ES) 2502 (ШИМ) | скважность от 0 до 1 (от 1 до 20 кГц) | 2 | ± 0,1 | 150 | 50 |
| EL (ES) 2521 (ЧИМ) | от 0 до 500 кГц | 1 | ± 0,1 | 280 | 50 |
| EL(ES) 2535 (ШИМ) | скважность от 0 до 1 ( 25 кГц ) | 2 | ± 0,1 | 180 | 50 |
| EL(ES) 2545 (ШИМ) | скважность от 0 до 1 ( 25 кГц ) | 2 | ± 0,1 | 180 | 50 |
| Модули ввода дискретных сигналов | Диапазоны входных сигналов (количество импульсов), имп. | Количество каналов | Пределы допускаемой основной абсолютной погрешности измерения, имп. | Ток потребления, мА | Масса, г |
| EL 1502 (счетчик импульсов) | от 1 до 4,3-109 | 1 или 2 | ± 3 | 130 | 50 |
| EL 1512 (счетчик импульсов) | от 1 до 0,65-106 | 2 | ± 3 | 130 | 55 |
Таблица 7.
| Каналы ввода-вывода интегрированного исполнения | Диапазоны входных сигналов | Пределы допускаемой основной приведенной погрешности преобразования | Кол-во каналов в контроллере | Примечание |
| AI420 | от 4 до 20 мА | ± 0,1 | 6 (16) | Аналоговый изолированный входной канал |
| AI020 | от 0 до 20 мА | ± 0,1 | 6 (16) | Аналоговый изолированный входной канал |
| AI010 | от 0 до 10 В | ± 0,1 | 6(16) | Аналоговый изолированный входной канал |
| AI02 | от 0 до 2 В | ± 0,1 | 6 (16) | Аналоговый изолированный входной канал |
| CI | 24 В | ± 1 имп./10000имп. | 2 (6) | Импульсный ввод |
| DI24 | от 0 до 24 В | - | 10 (16) | Дискретный ввод |
| БО24 | от 0 до 24 В | - | 2 | Дискретный вывод |
| ЯО | от 0 до 24 В | - | 2 | Релейный вывод |
Таблица 8.
| Модули ввода аналоговых сигналов | Диапазоны входных сигналов | Количество каналов | Пределы допускаемой основной погрешности преобразования | Ток по-требле-ния, мА | Масса, г | |
| приведённой^, % | абсолют ной | |||||
| KL(KS) 3001 | от -10 до 10 В | 1 | ± 0,3 | 65 | 70 | |
| KL (KS) 3002 | от -10 до 10 В | 2 | ± 0,3 | 65 | 70 | |
| KL (KS) 3011 | от 0 до 20 мА | 1 | ± 0,3 | 60 | 70 | |
| KL (KS) 3012 | от 0 до 20 мА | 2 | ± 0,3 | 60 | 70 | |
| KL (KS) 3021 | от 4 до 20 мА | 1 | ± 0,3 | 60 | 70 | |
| KL (KS) 3022 | от 4 до 20 мА | 2 | ± 0,3 | 60 | 70 | |
| KL (KS) 3041 | от 0 до 20 мА | 1 | ± 0,3 | 65 | 70 | |
| KL (KS) 3042 | от 0 до 20 мА | 2 | ± 0,3 | 65 | 70 | |
| KL (KS) 3044 | от 0 до 20 мА | 4 | ± 0,3 | 65 | 70 | |
| KL (KS) 3051 | от 4 до 20 мА | 1 | ± 0,3 | 65 | 70 | |
| KL (KS) 3052 | от 4 до 20 мА | 2 | ± 0,3 | 65 | 70 | |
| KL (KS) 3054 | от 4 до 20 мА | 4 | ± 0,3 | 65 | 70 | |
| KL (KS) 3061 | от 0 до 10 В | 1 | ± 0,3 | 60 | 60 | |
| KL (KS) 3062 | от 0 до 10 В | 2 | ± 0,3 | 60 | 60 | |
| KL (KS) 3064 | от 0 до 10 В | 4 | ± 0,3 | 85 | 80 | |
| KL (KS) 3102 | от -10 до 10 В | 2 | ± 0,3 | 65 | 70 | |
| KL (KS) 3112 | от 0 до 20 мА | 2 | ± 0,3 | 60 | 70 | |
| KL (KS) 3122 | от 4 до 20 мА | 2 | ± 0,3 | 60 | 70 | |
| KL (KS) 3132 | от -10 до 10 В | 2 | ± 0,05 | 85 | 70 | |
| KL (KS) 3142 | от 0 до 20 мА | 2 | ± 0,05 | 85 | 70 | |
| KL (KS) 3152 | от 4 до 20 мА | 2 | ± 0,05 | 85 | 70 | |
| KL (KS) 3162 | от 0 до 10 В | 2 | ± 0,05 | 85 | 70 | |
| KL (KS) 3172 | от 0 до 2 В | 2 | ± 0,05 | 85 | 70 | |
| KL (KS) 3182 | от -2 до 2 В | 2 | ± 0,05 | 85 | 70 | |
| KL (KS) 3201 | от -200 до 850 °С (Ft) от -60 до 180 °С (Ni) | 1 | ± 1 °С | 60 | 70 | |
| KL (KS) 3202 | от -200 до 850 °С (t) от -60 до 180 °С (Ni) | 2 | ± 1 °С | 60 | 70 | |
| KL (KS) 3204 | от -200 до 850 °С (t) от -60 до 180 °С (Ni) | 4 | ± 1 °С | 60 | 70 | |
| KL (KS) 3208-0010 | от -50 до 150 °С (Pt, Ni) | 8 | ± 1,5 °С | 85 | 75 | |
| KL (KS) 3222 | от -200 до 850 °С (Р) | 2 | ± 0,1 °С | 60 | 70 | |
| KL (KS) 3228 | от -50 до 150 °С (Pt, Ni) | 8 | ± 1 °С | 85 | 75 | |
| KL (KS) 3302 | от -100 до 1370 °С (K) | 1 | ± 0,5 | 65 | 70 | |
| KL (KS) 3311 | от -100 до 1370 °С (K) | 1 | ± 0,5 | 65 | 70 | |
| KL (KS) 3312 | от -100 до 1370 °С (K) | 2 | ± 0,5 | 65 | 70 | |
| KL (KS) 3314 | от -100 до 1370 °С (K) | 4 | ± 0,5 | 75 | 75 | |
| KL (KS) 3351 | от -16 до 16 мВ | 1 | ± 0,1 | 65 | 70 | |
| KL (KS) 3356 | от -20 до 20 мВ | 1 | ± 0,01 | 85 | 75 | |
| KL (KS) 3361 | от -20 до 20 мВ | 1 | ± 1 | 120 | 75 | |
| KL (KS) 3362 | от -10 до 10 В | 2 | ± 0,5 | 120 | 75 | |
| KL (KS) 3403-0000 | от 0 до 500 В (U~) от 0 до 1 А (I~) | 1 | ± 0,5 | 115 | 75 | |
| KL(KS) 3403-0010 | от 0 до 500 В (U~) от 0 до 5 А (I~) | 1 | ± 0,5 | 115 | 75 | |
| KL (KS) 3404 | от -10 до 10 В | 4 | ± 0,3 | 100 | 75 | |
| KL (KS) 3408 | от -10 до 10 В | 8 | ± 0,3 | 140 | 75 | |
| KL (KS) 3444 | от 0 до 20 мА | 4 | ± 0,3 | 85 | 75 | |
| KL (KS) 3448 | от 0 до 20 мА | 8 | ± 0,3 | 105 | 75 | |
| KL (KS) 3454 | от 4 до 20 мА | 4 | ± 0,3 | 85 | 75 | |
| KL (KS) 3458 | от 4 до 20 мА | 8 | ± 0,3 | 105 | 75 | |
| KL (KS) 3464 | от 0 до 10 В | 4 | ± 0,3 | 100 | 75 | |
| KL (KS) 3468 | от 0 до 10 В | 8 | ± 0,3 | 140 | 75 | |
| KL (KS) 3681 | от 0,3 до 300 В (U=) 0,3 В (U~) от 3 до 300 В (U~) | ± 0,2 (U=) ± 0,5 (U~) ± 0,75 (U~) | ||||
| от 0,1 до 1 А (I=) 10 А (I=) | 2 | ± 0,5 (I=) ± 1,2 (I=) | 100 | 70 | ||
| 0,1 А (I~) | ± 1,0 (I~) | |||||
| 11 А (I~) | ± 0,7 (I~) | |||||
| 10 А (I~) | ± 1,2 (I~) |
| Модули вывода аналоговых сигналов | Диапазоны выходных сигналов | Количество каналов | Пределы допускаемой приведенной } погрешности преобразования, % | Ток потребления, мА | Масса, г |
| KL (KS) 4001 | от 0 до 10 В | 1 | ± 0,1 | 75 | 85 |
| KL (KS) 4002 | от 0 до 10 В | 2 | ± 0,1 | 75 | 85 |
| KL (KS) 4004 | от 0 до 10 В | 4 | ± 0,1 | 85 | 85 |
| KL (KS) 4011 | от 0 до 20 мА | 1 | ± 0,1 | 60 | 80 |
| KL (KS) 4012 | от 0 до 20 мА | 2 | ± 0,1 | 60 | 80 |
| KL (KS) 4021 | от 4 до 20 мА | 1 | ± 0,1 | 60 | 80 |
| KL (KS) 4022 | от 4 до 20 мА | 2 | ± 0,1 | 60 | 80 |
| KL (KS) 4031 | от -10 до 10 В | 1 | ± 0,1 | 75 | 85 |
| KL (KS) 4032 | от -10 до 10 В | 2 | ± 0,1 | 75 | 85 |
| KL (KS) 4034 | от -10 до 10 В | 4 | ± 0,1 | 85 | 85 |
| KL (KS) 4112 | от 0 до 20 мА | 2 | ± 0,1 | 60 | 80 |
| KL (KS) 4132 | от -10 до 10 В | 2 | ± 0,1 | 75 | 85 |
| KL (KS) 4404 | от 0 до 10 В | 4 | ± 0,1 | 20 | 75 |
| KL (KS) 4408 | от 0 до 10 В | 8 | ± 0,1 | 20 | 75 |
| KL (KS) 4414 | от 0 до 20 мА | 4 | ± 0,1 | 20 | 75 |
| KL (KS) 4418 | от 0 до 20 мА | 8 | ± 0,1 | 20 | 75 |
| KL (KS) 4424 | от 4 до 20 мА | 4 | ± 0,1 | 20 | 75 |
| KL (KS) 4428 | от 4 до 20 мА | 8 | ± 0,1 | 20 | 75 |
| KL (KS) 4434 | от -10 до 10 В | 4 | ± 0,1 | 85 | 85 |
| KL (KS) 4438 | от -10 до 10 В | 8 | ± 0,1 | 20 | 75 |
Таблица 10.
| Модули вывода дискретных сигналов | Диапазоны выходных сигналов | Количество каналов | Пределы допускаемой основной относительной погрешности преобразования, % | Ток по-требле-ния, мА | Масса, г | |
| KL(KS) (ШИМ) | 2502 | скважность от 0 до 1 (от 1 Гц до 20 кГц) | 2 | ± 0,1 | 10 | 50 |
| KL(KS) (ШИМ) | 2512 | скважность от 0 до 1 (от 1 Гц до 20 кГц) | 2 | ± 0,1 | 10 | 50 |
| KL (KS) (ЧИМ) | 2521 | от 1 Гц до 500 кГц | 1 | ± 0,1 | 50 | 50 |
Таблица 11.
| Комбинированный модуль ввода/вывода аналоговых сигналов KL(KS) 4494 | Входные сигналы | Выходные сигналы | Ток потребления, мА | Масса, г |
| Диапазон входных/выходных сигналов | от -10 до 10 В | от -10 до 10 В | 70 | 55 |
| Количество каналов | 2 | 2 | ||
| Пределы допускаемой приведенной погрешности, % | преобразования входных сигналов ± 0,3 | формирования выходных сигналов ± 0,3 |
КТЛМ предназначены для круглосуточной эксплуатации при следующих условиях окружающей среды:
- температура окружающего воздуха, °С от минус 40 до 50;
- относительная влажность при температуре 25 °С, % от 30 до 85;
- атмосферное давление, кПа (мм рт. ст.) от 84 до 106,7(от 630 до 800).
Масса КТЛМ во взрывобезопасной оболочке не более 35 кг.
Масса КТЛМ в общепромышленном исполнении не более 40 кг.
Конструкция КТЛМ во взрывозащищенном исполнении обеспечивает взрывозащиту вида «Взрывонепроницаемая оболочка d» и соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11, ГОСТ Р 52350.1.
Корпус КТЛМ выполнен в пылевлагозащищенном исполнении со степенью защиты не менее - IP 54 по ГОСТ 14254-96; либо во взрывозащищенной оболочке 1Ex d IIB T6 по ГОСТ Р 52350.1
По допустимому уровню радиопомех КТЛМ должен удовлетворять требованиям для технических средств класса Б по ГОСТ Р 51318.22-2006.
По допустимому уровню эмиссии гармонических составляющих в сеть питания, КТЛМ должен удовлетворять требованиям для технических средств класса А по ГОСТ Р
51317.3.2-2006.
В части влияния на сеть питания КТЛМ удовлетворяют требованиям ГОСТ Р
51317.3.3-99.
По способу защиты от поражения электрическим током КТЛМ согласно ГОСТ Р МЭК 536-96 относятся к оборудованию класса I.
Знак утверждения типа наносится на шильдик КТЛМ и в центр титульного листа руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 12. Таблица 12.
| КТЛМ «ГРАНТ-ЭНЕРГО» | 1 шт. |
| РЭ КТЛМ «ГРАНТ-ЭНЕРГО» | 1 шт. |
осуществляется по разделу «Поверка» документа МП 49303-12 «Контроллер «ГРАНТ-ЭНЕРГО». Руководство по эксплуатации», утвержденному в части раздела «Поверка» руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 15 декабря 2011 г.
Основное средство поверки: калибратор универсальный Fluke 5520А.
Сведения отсутствуют.
Нормативные документы, устанавливающие требования к контроллерам «ГРАНТ-ЭНЕРГО»
1. ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
2. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерения силы постоянного электрического тока в диапазоне от 1х10-16 до 30 А.
3. ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
4. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
Лист № 11 Всего листов 11
5. ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 339 |
| Поверителей | 5 |
| Актуальность данных | 18.11.2024 |
