| Номер в госреестре | 49304-12 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | KEW 10хх и KEW MATE 20хх |
| Изготовитель | "Kyoritsu Electrical Instruments Works, Ltd.", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 19.03.2017 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Мультиметры цифровые серий KEW 10хх и KEW MATE 20хх (далее - мультиметры) предназначены для:
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения электрического сопротивления;
- измерения частоты;
- измерения электрической емкости;
- измерения температуры с помощью термопары.
Мультиметры представляют собой переносные цифровые измерительные приборы (ЦИП) построенные на базе специализированных интегральных микросхем для мультиметров. Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом индикаторе (ЖКИ).
Для измерения напряжения и силы переменного тока в приборах использованы детекторы истинных среднеквадратических значений. Измерение силы переменного/постоянного тока может производиться как непосредственно прибором, так и с помощью внешних токоизмерительных клещей с выходом по напряжению.
Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на ЖКИ в цифровом виде и в виде сегментной гистограммы.
Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью USB-адаптера, а также распечатаны с помощью внешнего принтера.
Приборы снабжены функциями контроля заряда батареи питания и автоматического отключения при бездействии.
Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, клавиатура, ЖКИ.

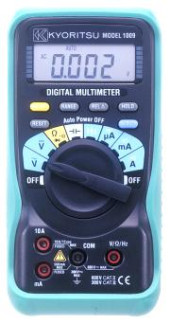

Мультиметры выпускаются в следующих модификациях: KEW 1009, KEW 1011, KEW 1012, KEW 1018, KEW 1018H, KEW 1030, KEW 1051, KEW 1052, KEW 1061, KEW 1062, KEW MATE 2000, KEW MATE 2001, KEW MATE 2012R.
Модификации мультиметров отличаются между собой набором выполняемых функций, метрологическими характеристиками, напряжением питания, формой корпуса и комплектом поставки. В зависимости от модификации разъемы для подключения измерительных кабелей, интерфейсов связи, батарейные отсеки и т.д. расположены на различных панелях корпуса.
Конструктивно мультиметры изготовлены в корпусах из пластика. Все модели, за исключением KEW 1030, выполнены в корпусах прямоугольной формы. Модель KEW 1030 выполнена в виде пробника.
Мультиметры серии KEW MATE 20хх комплектуются вилкообразными токоизмерительными клещами и прорезиненными ударопрочными корпусами-молдингами.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.
Питание мультиметров осуществляется от батарей.
Мультиметр KEW 1030 Мультиметры серии KEW MATE 20хх
Мультиметры имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (DMM Application) применяется для загрузки результатов измерений из памяти прибора в персональный компьютер (ПК), отображения результатов измерений на ПК в реальном времени, анализа измеренных данных. Результаты измерений могут быть сохранены в формате MS Excel, а также конвертированы в формат CSV.
Характеристики ПО приведены в таблице 1.
| Таблица 1 - Характеристики программного обеспечения | ;по) | ||||
| Тип прибора | Наиме нование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| KEW 1009 | Встроен ное | Микропрограмма | - | - | - |
| KEW 1011, KEW 1012 | Встроен ное | Микропрограмма | - | - | - |
| KEW 1018, KEW 1018H | Встроен ное | Микропрограмма | - | - | - |
| KEW 1030 | Встроен ное | Микропрограмма | - | - | - |
| KEW 1051, KEW 1052, KEW 1061, KEW 1062 | Встроен ное | Микропрограмма | - | - | - |
| Внешнее | DMM Application | 2.02 | 763abcd1dfd08b8d2c211f1 3bd0bb7a9 | md5 | |
| Внешнее | USB Device Driver | - | 3072bf8f320806076ded2b8 a1dc32b38 | md5 | |
| KEW MATE 2000 | Встроен ное | Микропрограмма | - | - | - |
| KEW MATE 2001 | Встроен ное | Микропрограмма | - | - | - |
| KEW MATE 2012R | Встроен ное | Микропрограмма | - | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «С» в соответствии с МИ 3286-2010.
Таблица 2 - Метрологические характеристики мультиметров KEW 1009 в режиме измерения напряжения постоянного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 400 мВ | 0,1 мВ | ± (0,006Цизм. + 4 е.м.р.) |
| 4 В | 0,001 В | |
| 40 В | 0,01 В | |
| 400 В | 0,1 В | |
| 600 В | 1 В | ± (0,01Цизм. + 4 е.м.р.) |
Примечание: Цизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 3 - Метрологические характеристики мультиметров KEW 1009 в режиме измерения напряжения переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| 50/60 Гц | От 60 до 400 Гц | ||
| 400 мВ | 0,1 мВ | ± (0,016Цизм. + 4 е.м.р.) | ± (0,02Цизм. + 4 е.м.р.) |
| 4 В | 0,001 В | ± (0,013Цизм. | ± (0,017Цизм. + |
| Предел | Разрешение | Пределы допускаемой абсолютной погрешности | |
| измерений | 50/60 Гц | От 60 до 400 Гц | |
| 40 В | 0,01 В | + 4 е.м.р.) | 4 е.м.р.) |
| 400 В | 0,1 В | ± (0,016Цизм. | ± (0,02Цизм. + 4 |
| 600 В | 1 В | + 4 е.м.р.) | е.м.р.) |
Примечание: Цизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 4 - Метрологические характеристики мультиметров KEW 1009 в режиме измерения силы постоянного тока
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 400 мкА | 0,1 мкА | ± (0,021изм. + 4 е.м.р.) |
| 4000 мкА | 1 мкА | |
| 40 мА | 0,01 мА | ± (0,011изм. + 4 е.м.р.) |
| 400 мА | 0,1 мА | |
| 4 А | 0,001 А | ± (0,0161изм. + 4 е.м.р.) |
| 10 А | 0,01 А |
Примечание: 1изм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда.
Таблица 5 - Метрологические характеристики мультиметров KEW 1009 в режиме измерения силы переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| 50/60 Гц | От 60 до 400 Гц | ||
| 400 мкА | 0,1 мкА | ± (0,0261изм. + 4 е.м.р.) | ± (0,031изм. + 4 е.м.р.) |
| 4000 мкА | 1 мкА | ||
| 40 мА | 0,01 мА | ± (0,021изм. + 4 е.м.р.) | ± (0,031изм. + 4 е.м.р.) |
| 400 мА | 0,1 мА | ||
| 4 А | 0,001 А | ||
| 10 А | 0,01 А | ||
Примечание: 1изм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда.
Таблица 6 - Метрологические характеристики мультиметров KEW 1009 в режиме измерения электрического сопротивления_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 400 Ом | 0,1 Ом | ± (0,01Яизм. + 4 е.м.р.) |
| 4 кОм | 0,001 кОм | |
| 40 кОм | 0,01 кОм | |
| 400 кОм | 0,1 кОм | |
| 4 МОм | 0,001 МОм |
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 40 МОм | 0,01 МОм | ± (0,02Яизм. + 4 е.м.р.) |
Примечание: Яизм. - измеренное значение сопротивления;
е.м.р. - единица младшего разряда.
Таблица 7 - Метрологические характеристики мультиметров KEW 1009 в режиме измерения частоты
| Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| От 5,12 Гц до 10 МГц | ± (0,001Еизм. + 5 е.м.р.) |
Примечание: Бизм. - измеренное значение частоты;
е.м.р. - единица младшего разряда.
Таблица 8 - Метрологические характеристики мультиметров KEW 1009 в режиме измерения электрической емкости_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 40 нФ | 0,01 нФ | ± (0,035Сизм. + 10 е.м.р.) |
| 400 нФ | 0,1 нФ | ± (0,03Сизм. + 5 е.м.р.) |
| 4 мкФ | 0,001 мкФ | |
| 40 мкФ | 0,01 мкФ | ± (0,035Сизм. + 5 е.м.р.) |
| 100 мкФ | 0,1 мкФ |
Примечание: Сизм. - измеренное значение электрической емкости; е.м.р. - единица младшего разряда.
Таблица 9 - Метрологические характеристики мультиметров KEW 1011, KEW 1012 в режиме измерения напряжения постоянного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 600 мВ | 0,1 мВ | ± (0,005Uизм. + 2 е.м.р.) |
| 6 В | 0,001 В | |
| 60 В | 0,01 В | |
| 600 В | 0,1 В | |
| 600 В | 1 В | ± (0,008Uизм. + 3 е.м.р.) |
Примечание: Цизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 10 - Метрологические характеристики мультиметров KEW 1011 в режиме измерения напряжения переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| 50/60 Гц | От 40 до 400 Гц | ||
| 6 В | 0,001 В | ± (0,0Шизм. + 3 е.м.р.) | ± (0,012Uизм. + 3 е.м.р.) |
| 60 В | 0,01 В | ||
| 600 В | 0,1 В | ||
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| 50/60 Гц | От 40 до 400 Гц | ||
| 600 В | 1 В | ± (0,015Цизм. + 3 е.м.р.) | ± (0,017Цизм. + 3 е.м.р.) |
Примечание: Цизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 11 - Метрологические характеристики мультиметров KEW 1012 в режиме измерения напряжения переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| 50/60 Гц | От 40 до 400 Гц | ||
| 6 В | 0,001 В | ± (0,015Цизм. + 5 е.м.р.) | ± (0,018Цизм. + 3 е.м.р.) |
| 60 В | 0,01 В | ± (0,012Цизм. + 3 е.м.р.) | ± (0,015Uизм. + 3 е.м.р.) |
| 600 В | 0,1 В | ||
| 600 В | 1 В | ± (0,015Цизм. + 5 е.м.р.) | ± (0,018Uизм. + 5 е.м.р.) |
Примечание: Цизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 12 - Метрологические характеристики мультиметров KEW 1011, KEW 1012 в режиме измерения силы постоянного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 600 мкА | 0,1 мкА | ± (0,012!изм. + 3 е.м.р.) |
| 6000 мкА | 1 мкА | |
| 60 мА | 0,01 мА | |
| 600 мА | 0,1 мА | |
| 6 А | 0,001 А | ± (0,02!изм. + 5 е.м.р.) |
| 10 А | 0,01 А |
Примечание: 1изм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда.
Таблица 13 - Метрологические характеристики мультиметров KEW 1011 в режиме измерения силы переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| 50/60 Гц | От 40 до 400 Гц | ||
| 600 мкА | 0,1 мкА | ± (0,015!изм. + 4 е.м.р.) | ± (0,017!изм. + 4 е.м.р.) |
| 6000 мкА | 1 мкА | ||
| 60 мА | 0,01 мА | ||
| 600 мА | 0,1 мА | ||
| 6 А | 0,001 А | ± (0,022!изм. + 5 е.м.р.) | ± (0,025!изм. + 5 е.м.р.) |
| 10 А | 0,01 А | ||
е.м.р. - единица младшего разряда.
Таблица 14 - Метрологические характеристики мультиметров KEW 1012 в режиме измерения силы переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| 50/60 Гц | От 40 до 1000 Гц | ||
| 600 мкА | 0,1 мкА | ± (0,0151изм. + 4 е.м.р.) | ± (0,021изм. + 4 е.м.р.) |
| 6000 мкА | 1 мкА | ||
| 60 мА | 0,01 мА | ||
| 600 мА | 0,1 мА | ||
| 6 А | 0,001 А | ± (0,0221изм. + 5 е.м.р.) | ± (0,0251изм. + 5 е.м.р.) |
| 10 А | 0,01 А | ||
Примечание: 1изм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда.
Таблица 15 - Метрологические характеристики мультиметров KEW 1011, KEW 1012 в режиме измерения электрического сопротивления_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 600 Ом | 0,1 Ом | ± (0,01Яизм. + 2 е.м.р.) |
| 6 кОм | 0,001 кОм | |
| 60 кОм | 0,01 кОм | |
| 600 кОм | 0,1 кОм | |
| 6 МОм | 0,001 МОм | |
| 60 МОм | 0,01 МОм | ± (0,02Яизм. + 3 е.м.р.) |
Примечание: Яизм. - измеренное значение сопротивления;
е.м.р. - единица младшего разряда.
Таблица 16 - Метрологические характеристики мультиметров KEW 1011, KEW 1012 в режиме измерения частоты__
| Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| От 1 Гц до 10 МГц | ± (0,001Бизм. + 5 е.м.р.) |
Примечание: Бизм. - измеренное значение частоты;
е.м.р. - единица младшего разряда.
Таблица 17 - Метрологические характеристики мультиметров KEW 1011, KEW 1012 в режиме измерения электрической емкости_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 40 нФ | 0,01 нФ | ± (0,03Сизм. + 10 е.м.р.) |
| 400 нФ | 0,1 нФ | ± (0,025Сизм. + 5 е.м.р.) |
| 4 мкФ | 0,001 мкФ | |
| 40 мкФ | 0,01 мкФ | |
| 400 мкФ | 0,1 мкФ | ± (0,05Сизм. + 10 е.м.р.) |
Примечание: Сизм. - измеренное значение электрической емкости; е.м.р. - единица младшего разряда.
Таблица 18 - Метрологические характеристики мультиметров KEW 1011 в режиме измерения температуры (опция с термопарой типа К)_
| Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| От - 50 до 0 °С | 0,1 °С | ± ((0,05Тизм. + 5 °С) + погрешность термопары) |
| От 0 до 150 °С | ± ((0,02Тизм. + 3 °С) + погрешность термопары) | |
| От + 150 до + 700 °С | ± ((0,02Тизм. + 2 °С) + погрешность термопары) |
Примечание: Тизм. - измеренное значение температуры.
Таблица 19 - Метрологические характеристики мультиметров KEW 1018, KEW 1018H в режиме измерения напряжения постоянного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 400 мВ | 0,1 мВ | ± (0,008Uизм. + 5 е.м.р.) |
| 4 В | 0,001 В | |
| 40 В | 0,01 В | |
| 400 В | 0,1 В | |
| 600 В | 1 В | ± (0,0Шизм. + 5 е.м.р.) |
Примечание: Цизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 20 - Метрологические характеристики мультиметров KEW 1018, KEW 1018H в режиме измерения напряжения переменного тока_
| Предел | Разрешение | Пределы допускаемой абсолютной погрешности | |
| измерений | 50/60 Гц | От 60 до 400 Гц | |
| 4 В | 0,001 В | ± (0,013Uизм. | ± ^^П^зм. + |
| 40 В | 0,01 В | + 5 е.м.р.) | 5 е.м.р.) |
| 400 В | 0,1 В | ± (0,016Uизм. | ± ^^^зм. + 5 |
| 600 В | 1 В | + 5 е.м.р.) | е.м.р.) |
Примечание: Цизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 21 - Метрологические характеристики мультиметров KEW 1018, KEW 1018H в режиме измерения электрического сопротивления_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 400 Ом | 0,1 Ом | ± (0,0Жизм. + 5 е.м.р.) |
| 4 кОм | 0,001 кОм | |
| 40 кОм | 0,01 кОм | |
| 400 кОм | 0,1 кОм |
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 4 МОм | 0,001 МОм | |
| 40 МОм | 0,01 МОм | ± (0,025Яизм. + 5 е.м.р.) |
Примечание: Яизм. - измеренное значение сопротивления;
е.м.р. - единица младшего разряда.
Таблица 22 - Метрологические характеристики мультиметров KEW 1018, KEW 1018H в режиме измерения частоты_
| Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| От 1 Гц до 200 кГ ц | ± (0,001Бизм. + 5 е.м.р.) |
Примечание: Бизм. - измеренное значение частоты;
е.м.р. - единица младшего разряда.
Таблица 23 - Метрологические характеристики мультиметров KEW 1018, KEW 1018H в режиме измерения электрической емкости_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 4 нФ | 0,001 нФ | ± (0,055Сизм. + 10 е.м.р.) |
| 40 нФ | 0,01 нФ | ± (0,035Сизм. + 10 е.м.р.) |
| 400 нФ | 0,1 нФ | ± (0,035Сизм. + 5 е.м.р.) |
| 4 мкФ | 0,001 мкФ | |
| 40 мкФ | 0,01 мкФ | |
| 200 мкФ | 0,1 мкФ | ± (0,045Сизм. + 5 е.м.р.) |
Примечание: Сизм. - измеренное значение электрической емкости; е.м.р. - единица младшего разряда.
Таблица 24 - Метрологические характеристики мультиметров KEW 1030 в режиме измерения напряжения постоянного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 400 мВ | 0,1 мВ | ± (0,008Цизм. + 5 е.м.р.) |
| 4 В | 0,001 В | |
| 40 В | 0,01 В | |
| 400 В | 0,1 В | |
| 600 В | 1 В | ± (0,01Цизм. + 5 е.м.р.) |
Примечание: Цизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 25 - Метрологические характеристики мультиметров KEW 1030 в режиме измерения напряжения переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| 50/60 Гц | От 60 до 400 Гц | ||
| 4 В | 0,001 В | ± (0,013Цизм. | ± (0,017Цизм. + |
| Предел | Разрешение | Пределы допускаемой абсолютной погрешности | |
| измерений | 50/60 Гц | От 60 до 400 Гц | |
| 40 В | 0,01 В | + 5 е.м.р.) | 5 е.м.р.) |
| 400 В | 0,1 В | ± (0,016Цизм. | ± (0,02Цизм. + 5 |
| 600 В | 1 В | + 5 е.м.р.) | е.м.р.) |
Примечание: Цизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 26 - Метрологические характеристики мультиметров KEW 1030 в режиме измерения электрического сопротивления_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 400 Ом | 0,1 Ом | ± (0,01Яизм. + 5 е.м.р.) |
| 4 кОм | 0,001 кОм | |
| 40 кОм | 0,01 кОм | |
| 400 кОм | 0,1 кОм | |
| 4 МОм | 0,001 МОм | |
| 40 МОм | 0,01 МОм | ± (0,025Яизм. + 5 е.м.р.) |
Примечание: Яизм. - измеренное значение сопротивления;
е.м.р. - единица младшего разряда.
Таблица 27 - Метрологические характеристики мультиметров KEW 1030 в режиме измерения частоты
| Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| От 1 Гц до 200 кГ ц | ± (0,001Бизм. + 5 е.м.р.) |
Примечание: Бизм. - измеренное значение частоты;
е.м.р. - единица младшего разряда.
Таблица 28 - Метрологические характеристики мультиметров KEW 1018 в режиме измерения электрической емкости_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 50 нФ | 0,01 нФ | ± (0,035Сизм. + 10 е.м.р.) |
| 500 нФ | 0,1 нФ | ± (0,035Сизм. + 5 е.м.р.) |
| 5 мкФ | 0,001 мкФ | |
| 50 мкФ | 0,01 мкФ | |
| 100 мкФ | 0,1 мкФ | ± (0,045Сизм. + 5 е.м.р.) |
Примечание: Сизм. - измеренное значение электрической емкости; е.м.р. - единица младшего разряда.
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 600 мВ | 0,1 мВ | ± (0,0009Иизм. + 2 е.м.р.) |
| 6 В | 0,001 В | |
| 60 В | 0,01 В | |
| 600 В | 0,1 В | |
| 1000 В | 1 В | ± (0,0015Иизм. + 2 е.м.р.) |
Примечание: Иизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 30 - Метрологические характеристики мультиметров KEW 1051, KEW 1052 в режиме измерения напряжения переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | ||
| 50/60 Гц | От 40 до 500 Гц | От 500 Гц до 1 кГц | ||
| 600 мВ | 0,1 мВ | ± (0,005Иизм. + 5 е.м.р.)* | ± (0,01Иизм. + 5 е.м.р.)* | ± (0,015Иизм. + 5 е.м.р.)* |
| 6 В | 0,001 В | |||
| 60 В | 0,01 В | |||
| 600 В | 0,1 В | |||
| 1000 В | 1 В | - | ||
Примечание: Иизм. - измеренное значение напряжения; е.м.р. - единица младшего разряда;
* - в диапазоне от 5 до 100 % от предела измерений, а на пределе 1000 В - в диапазоне от 200 до 1000 В.
Таблица 31 - Метрологические характеристики мультиметров KEW 1051, KEW 1052 в режиме измерения силы постоянного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 600 мкА | 0,1 мкА | ± (0,0021изм. + 2 е.м.р.) |
| 6000 мкА | 1 мкА | |
| 60 мА | 0,01 мА | |
| 440 мА* | 0,1 мА | ± (0,0051изм. + 5 е.м.р.) |
| 6 А | 0,001 А | |
| 10 А | 0,01 А |
Примечание: 1изм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда.
Таблица 32 - Метрологические характеристики мультиметров KEW 1051, KEW 1052 в режиме измерения силы переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| 50/60 Гц | От 40 Гц до 1 кГц | ||
| 600 мкА | 0,1 мкА | ± (0,00751изм. + 5 е.м.р.)* | ± (0,0151изм. + 5 е.м.р.)* |
| 6000 мкА | 1 мкА | ||
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| 50/60 Гц | От 40 Гц до 1 кГц | ||
| 60 мА | 0,01 мА | ± (0,00751изм. + 5 е.м.р.)* | ± (0,0151изм. + 5 е.м.р.)* |
| 440 мА* | 0,1 мА | ||
| 6 А | 0,001 А | ||
| 10 А | 0,01 А | ||
Примечание: 1изм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда;
* - в диапазоне от 5 до 100 % от предела измерений; на пределе 440 мА - в диапазоне от 30 до 440 мА; на пределе 10 А - в диапазоне от 2 до 10 А.
Таблица 33 - Метрологические характеристики мультиметров KEW 1051, KEW 1052 в режиме измерения электрического сопротивления_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 600 Ом | 0,1 Ом | ± (0,004Rизм. + 1 е.м.р.) |
| 6 кОм | 0,001 кОм | |
| 60 кОм | 0,01 кОм | |
| 600 кОм | 0,1 кОм | |
| 6 МОм | 0,001 МОм | ± (0,005Rизм. + 1 е.м.р.) |
| 60 МОм | 0,01 МОм | ± (0,0Жизм. + 2 е.м.р.)* ± (0,02Rизм. + 2 е.м.р.)** |
Примечание: Rизм. - измеренное значение сопротивления;
е.м.р. - единица младшего разряда;
* - в диапазоне до 40 МОм;
** - в диапазоне от 40 до 60 МОм.
Таблица 34 - Метрологические характеристики мультиметров KEW 1051, KEW 1052 в режиме измерения частоты_
| Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| От 10,00 до 99,99 Г ц | 0,01 Гц | ± (0,0002Бизм. + 1 е.м.р.) |
| От 90,0 до 999,9 Г ц | 0,1 Гц | |
| От 0,900 до 9,999 кГ ц | 0,001 кГц | |
| От 9,00 до 99,99 кГ ц | 0,01 кГц |
Примечание: Бизм. - измеренное значение частоты;
е.м.р. - единица младшего разряда.
Таблица 35 - Метрологические характеристики мультиметров KEW 1051, KEW 1052 в режиме измерения электрической емкости_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 10 нФ | 0,01 нФ | ± (0,02Сизм. + 10 е.м.р.) |
| 100 нФ | 0,1 нФ | ± (0,02Сизм. + 5 е.м.р.) |
| 1 мкФ | 0,001 мкФ |
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 10 мкФ | 0,01 мкФ | |
| 100 мкФ | 0,1 мкФ | ± (0,03Сизм. + 5 е.м.р.) |
| 1000 мкФ | 1 мкФ |
Примечание: Сизм. - измеренное значение электрической емкости; е.м.р. - единица младшего разряда.
Таблица 36 - Метрологические характеристики мультиметров KEW 1051, KEW 1052 в режиме измерения температуры (опция с термопарой типа К)_
| Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| От - 50 до + 600 °С | 0,1 °С | ± (0,02Тизм. + 2 °С) |
Примечание: Тизм. - измеренное значение температуры.
Таблица 37 - Метрологические характеристики мультиметров KEW 1061, KEW 1062 в режиме измерения напряжения постоянного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 50 мВ | 0,001 мВ | ± (0,0005Цизм. + 10 е.м.р.) |
| 500 мВ | 0,01 мВ | ± (0,0002Цизм. + 2 е.м.р.) |
| 2400 мВ | 0,1 мВ | ± (0,0002Цизм. + 2 е.м.р.) |
| 5 В | 0,0001 В | ± (0,00025Цизм. + 5 е.м.р.) |
| 50 В | 0,001 В | ± (0,0003Цизм. + 2 е.м.р.) |
| 500 В | 0,01 В | |
| 1000 В | 0,1 В |
Примечание: Цизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |||
| От 10 до 20 Гц | От 20 Гц до 1 кГц | От 1 до 10 кГц | От 10 до 20 кГц | ||
| 500 мВ | 0,01 мВ | ± (0,015Цизм. + 30 е.м.р.)* | ± (0,007Цизм. + 30 е.м.р.)* | ± (0,02Цизм. + 50 е.м.р.)** | |
| 5 В | 0,0001 В | ||||
| 50 В | 0,001 В | ||||
| 500 В | 0,01 В | ||||
| 1000 В | 0,1 В | ± (0,015Цизм. + 30 е.м.р.)** | ± (0,007Цизм. + 30 е.м.р.)** | ± (0,03Цизм. + 30 е.м.р.)** | - |
Примечание: Цизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда;
* - в диапазоне от 5 до 100 % от предела измерений;
** - в диапазоне от 10 до 100 % от предела измерений.
Таблица 39 - Метрологические характеристики мультиметров KEW 1062 в режиме измерения напряжения переменного тока
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |||||
| От 10 до 20 Гц | От 20 Гц до 1 кГц | От 1 до 10 кГц | От 10 до 20 кГц | От 20 до 50 кГц | От 50 до 100 кГц | ||
| 50 мВ | 0,001 мВ | ± (0,02Цизм. + 80 е.м.р.)** | ± (0,004Цизм. + 40 е.м.р.)** | ± (0,05Цизм. + 40 е.м.р.)** | ± (0,055Цизм. + 40 е.м.р.)** | ± (0,15Цизм. + 40 е.м.р.)** | |
| 500 мВ | 0,01 мВ | ± (0,01Цизм. + 30 е.м.р.)* | ± (0,004Цизм. + 30 е.м.р.)* | ± (0,01Цизм. + 40 е.м.р.)* | ± (0,02Цизм. + 70 е.м.р.)** | ± (0,05Цизм. + 200 е.м.р.)** | |
| 5 В | 0,0001 В | ||||||
| 50 В | 0,001 В | ||||||
| 500 В | 0,01 В | ||||||
| 1000 В | 0,1 В | ± (0,01Цизм. + 30 е.м.р.)** | ± (0,004Цизм. + 30 е.м.р.)** | ± (0,03Цизм. + 30 е.м.р.)** | - | ||
Примечание: Цизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда;
* - в диапазоне от 5 до 100 % от предела измерений;
** - в диапазоне от 10 до 100 % от предела измерений.
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 500 мкА | 0,01 мкА | ± (0,0021изм. + 5 е.м.р.) |
| 5000 мкА | 0,1 мкА | |
| 50 мА | 0,001 мА | |
| 500 мА* | 0,01 мА | |
| 5 А | 0,0001 А | ± (0,0061изм. + 10 е.м.р.) |
| 10 А | 0,001 А | ± (0,0061изм. + 5 е.м.р.) |
Примечание: 1изм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда;
* - максимальный ток 440 мА.
Таблица 41 - Метрологические характеристики мультиметров KEW 1061 в режиме измерения силы переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| От 10 до 20 Гц | От 20 Гц до 1 кГц | ||
| 500 мкА | 0,01 мкА | ± (0,0151изм. + 20 е.м.р.) | ± (0,011изм. + 20 е.м.р.) |
| 5000 мкА | 0,1 мкА | ||
| 50 мА | 0,001 мА | ||
| 500 мА* | 0,01 мА | ||
| 5 А | 0,0001 А | ||
| 10 А | 0,001 А | ||
Примечание: 1изм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда;
* - максимальный ток 440 мА.
Таблица 42 - Метрологические характеристики мультиметров KEW 1062 в режиме измерения силы переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | ||
| От 10 до 20 Гц | От 20 Гц до 1 кГц | От 1 до 5 кГц | ||
| 500 мкА | 0,01 мкА | ± (0,011изм. + 20 е.м.р.) | ± (0,00751изм. + 20 е.м.р.) | ± (0,011изм. + 30 е.м.р.) |
| 5000 мкА | 0,1 мкА | |||
| 50 мА | 0,001 мА | |||
| 500 мА* | 0,01 мА | |||
| 5 А | 0,0001 А | ± (0,0151изм. + 20 е.м.р.) | ± (0,011изм. + 20 е.м.р.) | ± (0,021изм. + 30 е.м.р.) |
| 10 А | 0,001 А | |||
Примечание: 1изм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда;
* - максимальный ток 440 мА.
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| KEW 1061 | KEW 1062 | ||
| 500 Ом | 0,01 Ом | ± (0,001Яизм. + 2 е.м.р.) | ± (0,0005Яизм. + 2 е.м.р.) |
| 5 кОм | 0,0001 кОм | ||
| 50 кОм | 0,001 кОм | ||
| 500 кОм | 0,01 кОм | ||
| 5 МОм | 0,0001 МОм | ± (0,005Яизм. + 2 е.м.р.) | |
| 50 МОм | 0,001 МОм | ± (0,01Яизм. + 2 е.м.р.) | |
Примечание: Яизм. - измеренное значение сопротивления;
е.м.р. - единица младшего разряда.
Таблица 44 - Метрологические характеристики мультиметров KEW 1062 в режиме измерения электрического сопротивления (режим малого тока)
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 5 кОм | 0,001 кОм | ± (0,002Яизм. + 3 е.м.р.) |
| 50 кОм | 0,01 кОм | |
| 500 кОм | 0,1 кОм | |
| 5 МОм | 0,001 МОм | ± (0,01Яизм. + 3 е.м.р.) |
Примечание: Яизм. - измеренное значение сопротивления;
е.м.р. - единица младшего разряда.
Таблица 45 - Метрологические характеристики мультиметров KEW 1061, KEW 1062 в режиме измерения частоты_
| Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| От 2,000 до 9,999 Г ц | 0,001 Гц | ± (0,0002Бизм. + 1 е.м.р.)* |
| От 9,00 до 99,99 Г ц | 0,01 Гц | |
| От 90,0 до 999,9 Г ц | 0,1 Гц | |
| От 0,900 до 9,999 кГ ц | 0,001 кГц | |
| От 9,00 до 99,99 кГ ц | 0,01 кГц | ± (0,0002Бизм. + 1 е.м.р.)** |
Примечание: Бизм. - измеренное значение частоты;
е.м.р. - единица младшего разряда;
* - в диапазоне от 10 до 100 % от предела измерений напряжения или силы тока; ** - в диапазоне от 40 до 100 % от предела измерений напряжения или силы тока.
Таблица 46 - Метрологические характеристики мультиметров KEW 1061, KEW 1062 в режиме измерения электрической емкости_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 5 нФ | 0,001 нФ | ± (0,01Сизм. + 5 е.м.р.) |
| 50 нФ | 0,01 нФ | |
| 500 нФ | 0,1 нФ |
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 5 мкФ | 0,001 мкФ | |
| 50 мкФ | 0,01 мкФ | |
| 500 мкФ | 0,1 мкФ | ± (0,02Сизм. + 5 е.м.р.) |
| 5 мФ | 0,001 мФ | ± (0,01Сизм. + 5 е.м.р.) |
| 50 мФ | 0,01 мФ |
Примечание: Сизм. - измеренное значение электрической емкости; е.м.р. - единица младшего разряда.
Таблица 47 - Метрологические характеристики мультиметров KEW 1061, KEW 1062 в режиме измерения температуры (опция с термопарой типа К)_
| Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| От - 200 до + 1372 °С | 0,1 °С | ± (0,01 Тизм. + 1,5 °С) |
Примечание: Тизм. - измеренное значение температуры.
Таблица 48 - Метрологические характеристики мультиметров KEW MATE 2000, KEW MATE 2001 в режиме измерения напряжения постоянного тока
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 340 мВ | 0,1 мВ | ± (0,015иизм. + 4 е.м.р.) |
| 3,4 В | 0,001 В | |
| 34 В | 0,01 В | |
| 340 В | 0,1 В | |
| 600 В | 0,1 В |
Примечание: иизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 49 - Метрологические характеристики мультиметров KEW MATE 2000, KEW MATE 2001 в режиме измерения напряжения переменного тока
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| От 50 до 400 Гц | ||
| 3,4 В | 0,001 В | ± (0,015иизм. + 5 е.м.р.) |
| 34 В | 0,01 В | |
| 340 В | 0,1 В | |
| 600 В | 0,1 В |
Примечание: иизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 50 - Метрологические характеристики мультиметров KEW MATE 2000 в режиме измерения силы постоянного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 60 А | 0,1 А | ± (0,021изм. + 5 е.м.р.) |
Примечание: 1изм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда.
Таблица 51 - Метрологические характеристики мультиметров KEW MATE 2001 в режиме измерения силы постоянного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 100 А | 0,1 А | ± (0,021изм. + 5 е.м.р.) |
Примечание: 1изм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда.
Таблица 52 - Метрологические характеристики мультиметров KEW MATE 2000 в режиме измерения силы переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 50/60 Гц | ||
| 60 А | 0,1 А | ± (0,021изм. + 5 е.м.р.) |
Примечание: 1изм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда.
Таблица 53 - Метрологические характеристики мультиметров KEW MATE 2001 в режиме измерения силы переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 50/60 Гц | ||
| 100 А | 0,1 А | ± (0,021изм. + 5 е.м.р.) |
Примечание: 1изм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда.
Таблица 54 - Метрологические характеристики мультиметров KEW MATE 2000, KEW MATE 2001 в режиме измерения электрического сопротивления
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 340 Ом | 0,1 Ом | ± (0,01Яизм. + 3 е.м.р.) |
| 3,4 кОм | 0,001 кОм | |
| 34 кОм | 0,01 кОм | |
| 340 кОм | 0,1 кОм | |
| 3,4 МОм | 0,001 МОм | ± (0,05Яизм. + 5 е.м.р.) |
| 34 МОм | 0,01 МОм | ± (0,15Яизм. + 5 е.м.р.) |
Примечание: Яизм. - измеренное значение сопротивления;
е.м.р. - единица младшего разряда.
Таблица 55 - Метрологические характеристики мультиметров KEW MATE 2000, KEW MATE 2001 в режиме измерения частоты напряжения переменного тока
| Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| От 0 Гц до 300 кГц | ± (0,001Бизм. + 1 е.м.р.) |
Примечание: Бизм. - измеренное значение частоты;
е.м.р. - единица младшего разряда.
Таблица 56 - Метрологические характеристики мультиметров KEW MATE 2000, KEW MATE 2001 в режиме измерения частоты переменного тока
| Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| От 0 Гц до 10 кГц | ± (0,001Бизм. + 1 е.м.р.) |
Примечание: Бизм. - измеренное значение частоты;
е.м.р. - единица младшего разряда.
Таблица 57 - Метрологические характеристики мультиметров KEW MATE 2012R в режиме измерения напряжения постоянного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 600 мВ | 0,1 мВ | ± (0,01Цизм. + 3 е.м.р.) |
| 6 В | 0,001 В | |
| 60 В | 0,01 В | |
| 600 В | 0,1 В |
Примечание: Цизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 58 - Метрологические характеристики мультиметров KEW MATE 2012R в режиме измерения напряжения переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| От 45 до 400 Гц | ||
| 6 В | 0,001 В | ± (0,015Цизм. + 5 е.м.р.) |
| 60 В | 0,01 В | |
| 600 В | 0,1 В |
Примечание: Цизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 59 - Метрологические характеристики мультиметров KEW MATE 2012R в режиме измерения силы постоянного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 60 А | 0,01 А | ± (0,021изм. + 8 е.м.р.) |
| 120 А | 0,1 А | ± (0,021изм. + 5 е.м.р.) |
Примечание: 1изм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда.
Таблица 60 - Метрологические характеристики мультиметров KEW MATE 2012R в режиме измерения силы переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| От 45 до 65 Гц | ||
| 60 А | 0,01 А | ± (0,021изм. + 5 е.м.р.) |
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| От 45 до 65 Гц | ||
| 120 А | 0,1 А |
Примечание: 1изм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда.
Таблица 61 - Метрологические характеристики мультиметров KEW MATE 2012R в режиме измерения электрического сопротивления_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 600 Ом | 0,1 Ом | ± (0,0Жизм. + 5 е.м.р.) |
| 6 кОм | 0,001 кОм | |
| 60 кОм | 0,01 кОм | |
| 600 кОм | 0,1 кОм | |
| 6 МОм | 0,001 МОм | ± (0,02Rизм. + 5 е.м.р.) |
| 60 МОм | 0,01 МОм | ± (0,03Rизм. + 5 е.м.р.) |
Примечание: Rизм. - измеренное значение сопротивления;
е.м.р. - единица младшего разряда.
Таблица 62 - Метрологические характеристики мультиметров KEW MATE 2012R в режиме измерения частоты напряжения переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 100 Гц | 0,01 Гц | ± (0,002Бизм. + 2 е.м.р.)* |
| 1000 Гц | 0,1 Гц | ± (0,001Бизм. + 1 е.м.р.)* |
| 10 кГц | 0,001 кГц | |
| 100 кГц | 0,01 кГц | |
| 300 кГц | 0,1 кГц |
Примечание: Бизм. - измеренное значение частоты;
е.м.р. - единица младшего разряда;
* - величина входного напряжения в диапазоне до 10 кГц не менее 2 В, в диапазоне от 10 до 300 кГц - не менее 20 В.
Таблица 63 - Метрологические характеристики мультиметров KEW MATE 2012R в режиме измерения частоты переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 100 Гц | 0,01 Гц | ± (0,002Бизм. + 2 е.м.р.)* |
| 1000 Гц | 0,1 Гц | ± (0,001Бизм. + 1 е.м.р.)* |
| 10 кГц | 0,001 кГц |
Примечание: Бизм. - измеренное значение частоты;
е.м.р. - единица младшего разряда;
* - величина входного тока не менее 2 А.
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 400 нФ | 0,1 нФ | ± (0,025Сизм. + 10 е.м.р.) |
| 4 мкФ | 0,001 мкФ | |
| 40 мкФ | 0,01 мкФ |
Примечание: Сизм. - измеренное значение электрической емкости; е.м.р. - единица младшего разряда.
Метрологические и технические характеристики токоизмерительных клещей, используемых совместно с мультиметрами модификаций KEW 1051, KEW 1052, KEW 1061, KEW 1062, приведены в таблицах 65, 66.
Таблица 65 - Метрологические и технические характеристики токоизмерительных клещей
| Характеристика | Модификация | |||
| 8115 | 8121 | 8122 | 8123 | |
| Род тока | Пост./перем. | Переменный | Переменный | Переменный |
| Номинальное значение силы тока, А | 180/130 | 100 | 500 | 1000 |
| Выходное напряжение | 10 мВ/1 А | 500 мВ/100 А | 500 мВ/500 А | 500 мВ/1000 А |
| Пределы допускаемой погрешности | ± (0,01 Хизм. + 0,4 мВ) | ± (0,02Хизм. + 0,3 мВ) | ||
| Частота, Гц | 50/60 | |||
| Диаметр захвата, мм | 12 | 24 | 40 | 55 |
| Г абаритные размеры, мм, (длинахширинах высота) | 127x42x22 | 97x59x26 | 128x81x36 | 170x105x48 |
| Масса, кг | 0,16 | 0,15 | 0,26 | 0,36 |
Примечания: Хизм. - измеренное значение величины.
Таблица 66 - Метрологические и технические характеристики токоизмерительных клещей (продолжение)_
| Характеристика | Модификация | ||
| 8146 | 8147 | 8148 | |
| Род тока | Переменный* | ||
| Номинальное значение силы тока, А | 30 | 70 | 100 |
| Выходное напряжение | 1500 мВ/30 А | 3500 мВ/70 А | 5000 мВ/100 А |
| Пределы допускаемой погрешности | в диапазоне от 0 до 15 А: ± (0,01Хизм. + 0,1 мВ) в диапазоне от 15 до 30 А: ± 0,05Хизм. | в диапазоне от 0 до 40 А: ± (0,01Хизм. + 0,1 мВ) в диапазоне от 40 до 70 А: ± 0,05Хизм. | в диапазоне от 0 до 80 А: ± (0,01Хизм. + 0,1 мВ) в диапазоне от 80 до 100 А: ± 0,05Хизм. |
| Частота, Гц | 50/60 | ||
| Диаметр захвата, мм | 24 | 40 | 68 |
| Г абаритные размеры, мм, (длинаxширинаx высота) | 100x60x26 | 128x81x36 | 186x129x53 |
| Масса, кг | 0,15 | 0,24 | 0,51 |
Примечания: * - клещи измеряют также ток утечки;
| Характеристика | Модификация | |||
| KEW 1009 | KEW 1011/1012 | KEW 1018/1018H | KEW 1030 | |
| Температурный коэффициент для определения дополнительной погрешности | 0,1/°С | 0,1/°С | 0,1/°С | 0,1/°С |
| Сопротивление изоляции | Не менее 10 МОм при напряжении 1000 В | Не менее 100 МОм при напряжении 1000 В | Не менее 10 МОм при напряжении 1000 В | |
| Электрическое питание | 3 В 2 батареи типоразмера АА (LR6) | 3 В 2 батареи типоразмера LR 44 (SR44) | ||
| Г абаритные размеры, мм, (длинахширинахвысота) | 155x75x33 | 161x82x50 | 107x54x10 | 190x39x31 |
| Масса, кг | 0,26 | 0,28 | 0,07 | 0,1 |
| Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха | (23 ± 5) °С до 75 % | (23 ± 5) °С до 85 % | ||
| Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха | от 0 до + 40 °С до 80 % | от 0 до + 40 °С до 85 % | ||
Таблица 68 - Основные технические характеристики мультиметров (продолжение)
| Характеристика | Модификация | |
| KEW 1051 KEW 1052 | KEW 1061 KEW 1062 | |
| Температурный коэффициент для определения дополнительной погрешности | 0,1/°С | 0,05/°С |
| Сопротивление изоляции | Не менее 100 МОм при напряжении 1000 В | |
| Электрическое питание | 6 В 4 батареи типоразмера АА (LR6) | |
| Г абаритные размеры, мм, (длинаxширинаxвысота) | 192x90x49 | |
| Характеристика | Модификация | |
| KEW 1051 KEW 1052 | KEW 1061 KEW 1062 | |
| Масса, кг | 0,56 | |
| Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха | (23 ± 5) °С до 85 % | |
| Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха | от - 10 до + 55 °С до 80 % | от - 20 до + 55 °С до 80 % |
Таблица 69 - Основные технические характеристики мультиметров (продолжение)
| Характеристика | Модификация | ||
| KEW MATE 2000 | KEW MATE 2001 | KEW MATE 2012R | |
| Температурный коэффициент для определения дополнительной погрешности | 0,1/°С | 0,1/°С | 0,1/°С |
| Сопротивление изоляции | Не менее 10 МОм при напряжении 1000 В | Не менее 100 МОм при напряжении 1000 В | |
| Электрическое питание | 3 В; 2 бата | реи типоразмера R03 (UM-4) | |
| Г абаритные размеры, мм, (длинахширинахвысота) | 128х87х34 | 128х92х27 | |
| Масса, кг | 0,21 | 0,22 | |
| Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха | (23 ± 5) °С до 75 % | ||
| Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха | от 0 до + 40 °С до 85 % | ||
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 70 - Комплект поставки мультиметров KEW 1009
| Наименование изделия, документа | Количество, шт. |
| Измерительный кабель | 1 |
| Батареи | 2 |
| Чехол | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
Таблица 71 - Комплект поставки мультиметров KEW 1011, KEW 1012
| Наименование изделия, документа | Количество, шт. |
| Измерительный кабель | 1 |
| Батареи | 2 |
| Чехол | 1 |
| Термопара типа «К»* | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Примечание: * - для модели KEW 1011. | |
| Таблица 72 - Комплект поставки мультиметров KEW 1018, KEW 1018H | |
| Наименование изделия, документа | Количество, шт. |
| Батареи | 2 |
| Чехол | 1 |
| Чехол жесткий* | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Примечание: * - для модели KEW 1018H. | |
Таблица 73 - Комплект поставки мультиметров KEW 1030
| Наименование изделия, документа | Количество, шт. |
| Батареи | 2 |
| Чехол | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Таблица 74 - Комплект поставки мультиметров KEW 1051, KEW 1052, | |
| Наименование изделия, документа | Количество, шт. |
| Измерительный кабель | 1 |
| Батареи | 4 |
| Предохранитель | 1 |
| Руководство по эксплуатации | 1 |
| Наименование изделия, документа | Количество, шт. |
| Методика поверки | 1 |
Таблица 75 - Комплект поставки мультиметров KEW 1051, KEW 1052, KEW 1061, KEW 1062
| опциональная поставка. | ||
| Обозначение изделия | Наименование изделия, документа | Количество, шт. |
| 7234 | Зажим типа «крокодил» | 2 |
| 8241 | USB-адаптер с кабелем и и ПО | 1 |
| 8249 | Внешний принтер в комплекте с адаптерами | 1 |
| 8247 | Термобумага для принтера | 10 |
| 8405, 8406, 8407, 8408 | Термопара типа «К» | 1 |
| 8115, 8121, 8122, 8123, 8146, 8147, 8148 | Клещи токоизмерительные | 1 |
| 7146 | Кабель с разъемом типа «банан» | 1 |
| 9150 | Сумка для переноски | 1 |
Таблица 76 - Комплект поставки мультиметров KEW MATE 2000
| Наименование изделия, документа | Количество, шт. |
| Батареи | 2 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
Таблица 77 - Комплект поставки мультиметров KEW MATE 2001
| Наименование изделия, документа | Количество, шт. |
| Батареи | 2 |
| Чехол | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
Таблица 78 - Комплект поставки мультиметров KEW MATE 2012R
| Наименование изделия, документа | Количество, шт. |
| Батареи | 2 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 49304-12 «Мультиметры цифровые серий KEW 10хх и KEW MATE 20хх. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 года.
Средства поверки: калибратор универсальный Fluke 9100.
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым серий KEW 10хх и KEW MATE 20хх
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. Техническая документация фирмы «Kyoritsu Electrical Instruments Works, Ltd.», Япония.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 316 |
| Поверителей | 35 |
| Актуальность данных | 18.09.2024 |
