Счетчики электрической энергии трехфазные ЭУ30, 49305-12

Назначение

Счетчики электрической энергии трехфазные ЭУ30 (далее - счетчики) предназначены для измерения активной энергии в трехфазных цепях переменного тока, в том числе дифференцированного по времени суток, нерабочим дням и сезонам года и передачи телеметрической информации о расходуемой электроэнергии при использовании в автоматизированных системах контроля и учета электроэнергии.

Описание

Принцип работы счетчика основан на операциях перемножения сигналов, пропорциональных току и напряжению в каждой из фаз электрической сети, преобразовании результатов перемножения в последовательность импульсов и их накопление, реализуемых с помощью электронных компонентов, а также выдачу накопленной информации во внешние устройства через стандартные интерфейсы.

Счетчик содержит следующие узлы и блоки:

-    преобразователь тока каждой из фаз электрической сети в измерительное напряжение;

-    преобразователь напряжения каждой из фаз электрической сети в измерительное напряжение;

-    электронный измерительный элемент, предназначенный для измерения входных сигналов тока и напряжения, расчета активной энергии, тарификации накопленной энергии, вывода информации на отсчетное устройство и через интерфейс на внешние устройства сбора и обработки данных;

-    отсчетное устройство в виде жидкокристаллического дисплея (далее -ЖКИ) или электромеханический счетный механизм (далее - ЭМУ);

-    энергонезависимую память, предназначенную для хранения информации об энергопотреблении и параметрах пользователя;

-    часы реального времени с источником резервного питания, устанавливаемые в счетчиках с тарификацией, и предназначенные для счета текущего времени и ведения календаря;

-    индикатор функционирования счетчика;

-    испытательный выход для поверки счетчика, гальванически отделенный от электрических цепей счетчика и электрической сети;

-    блок питания.

Цепи напряжения и цепи тока счетчика имеют защиту от бросков напряжения и тока. Преобразователь тока счетчиков непосредственного включения обеспечивает работу в соответствии с ГОСТ Р 52322 при наличии постоянной составляющей в цепи тока.

Электронный измерительный элемент выполнен на специальных интегральных микросхемах, гарантирующих линейность характеристики преобразования в пределах класса точности счетчика, встроенную защиту от самохода и чувствительность согласно ГОСТ Р 52322.

Счетчик индицирует потребленную энергию в киловатт-часах (десятые доли киловатт-часа отделены запятой) и мощность в киловаттах.

Счетчик может иметь устройство передачи данных, выполненное в виде отдельного модуля.

Конструктивно счетчик выполнен в виде электронных модулей, расположенных в пластмассовом корпусе. Конструкция счетчика обеспечивает степень защиты IP 51 от попадания влаги и пыли по ГОСТ 14254-96.

Корпус состоит из цоколя и кожуха. Крепление кожуха к цоколю и установка крышки клеммной колодки предусматривает возможность пломбирования Государственной метрологической службой и энергоснабжающей организацией.

Схема условного обозначения счетчиков при изготовлении и заказе:

ЭУ30 - Х Х TSFGURLP*B Х(Х)

т т т т

1— базовый (максимальный) токи: 5, 10 (50, 60, 80, 100) А номинальный (максимальный) токи: 5 (10) А

- дополнительные функции счетчика:

T - наличие тарификатора

(отсутствие T - однотарифный счетчик)

S - отдельное тарифное расписание на каждый месяц года (отсутствие S - одно расписание на весь год)

F - радиомодем 2400 МГц

(отсутствие F - нет радиомодема 2400 МГц)

G - радиомодем GSM

(отсутствие G - нет радиомодема GSM)

U - интерфейс RS232 (UART)

(отсутствие U - нет интерфейса RS232 (UART))

R - интерфейс RS485

(отсутствие R - нет интерфейса RS485)

L - интерфейс PLC

(отсутствие L - нет интерфейса PLC)

P - реле ограничения потребляемой мощности (отсутствие P - нет реле ограничения)

* - наличие посветки ЖКИ

(отсутствие * - нет подсветки ЖКИ)

В - наличие кнопок управления

(отсутствие B - нет кнопок управления)

- исполнение корпуса:

1    - для установки на вертикальную поверхность (высокий)

2    - для установки на вертикальную поверхность (низкий)

3    - для установки на DIN - рейку - вид отсчетного устройства :

1    - электромеханический счетный механизм

2    - жидкокристаллический индикатор

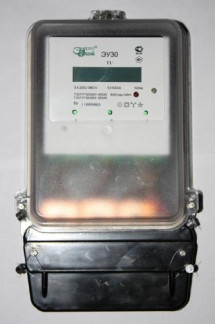

Общий вид счетчика представлен на рисунке 1 Рис. 1

Программное обеспечение

Программное обеспечение счетчиков является встроенным и выполняет функции управления режимами работы счетчика, сбора данных об измеренной электрической энергии, их математической обработки, хранения и передачи измерительной информации

Идентификационные данные программного обеспечения приведены в таблице.1

Уровень защиты ПО счетчика от непреднамеренных и преднамеренных изменений соответствует уровню «С «по МИ 3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик счетчика.

Основные метрологические и технические характеристики счетчиков приведены в таблице 2. Таблица 2

Условия эксплуатации:

-    температура окружающего воздуха, °С    от - 30 до 50

-    относительная влажность при температуре + 30 °С, %    90

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчика офсетным или другим способом и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки входят счетчик, паспорт, методика поверки (2203-0233-2012 МП), тара потребительская.

Поверка

осуществляется по документу 2203-0233-2012 МП «Счетчики электрической энергии трехфазные ЭУ30.. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в январе 2012 г.

Основные средства поверки:

Установка поверочная универсальная УППУ-МЭ 3.1, Uh=220 В, 1н= 0,05; 0.1; 0,25; 0,5; 1; 2,5;

5; 10; 50 и 100 А, ПГ измерения напряжения ±[0,02 + 0,01 I (Uh/U) -1| ] %,погрешность измерения тока ±[0,02 + 0,01 I (Ih/I) -1| ] %.

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к изделию счетчик электрической энергии однофазный электронный ЭУ30

1.    ГОСТ Р 52320 Аппаратура для измерения электрической энергии переменного тока. Общие

требования, испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

2.    ГОСТ Р 52322 Аппаратура для измерения электрической энергии переменного тока. Част

ные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

3.    ГОСТ 22261 Средства измерений электрических и магнитных величин. Общие технические

условия.

4.    ТУ4228-017-13858457-11 Счетчик электрической энергии трехфазный ЭУ30. Технические

условия.

Рекомендации к применению

выполнение государственных учетных операций; осуществление торговли и товарообменных операций.
