Государственный реестр средств измерений

Радиометры потока ионизирующих частиц низкофоновые РПС-FMD-01M, 49306-12

49306-12
Радиометр потока ионизирующих частиц низкофоновый РПС-FMD-01M (далее ╞ FMD-01M) предназначен для измерения потока альфа-, бета-частиц и активности гаммаизлучающих нуклидов.
Документы
Карточка СИ
Номер в госреестре 49306-12
Наименование СИ Радиометры потока ионизирующих частиц низкофоновые
Обозначение типа СИ РПС-FMD-01M
Изготовитель "Umwelt-und Ingenieurtechnik GmbH Dresden (UIT)", Германия
Год регистрации 2012
Срок свидетельства 19.03.2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Радиометр потока ионизирующих частиц низкофоновый РПС-FMD-OIM (далее -FMD-01M) предназначен для измерения потока альфа-, бета-частиц и активности гамма-излучающих нуклидов.

Описание

В основу работы FMD-01M положен принцип преобразования энергии альфа, бета и гамма-излучения в чувствительном объеме полупроводникового детектора в электрические импульсы с последующей их регистрацией и обработкой.

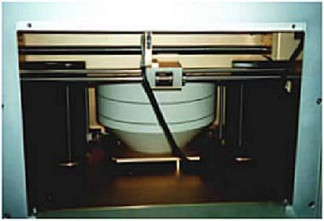

Конструктивно FMD-01M состоит из свинцовой экранированной камеры толщиной 10 мм. В камере расположены два детектора, один из которых располагается на поверхности образца, а другой - под ней; первый детектор регистрирует альфа и бета излучение, а второй регистрирует гамма излучение. В состав FMD-01 входит компьютер.

FMD-01M может применяться для измерения значения альфа- и бета- активности (удельной, объемной активности) при наличии аттестованной в установленном порядке методики выполнения измерений (МВИ).

FMD-01M использует ручное устройство смены пробоотборников («движок»), приспособленное для размещения круглых фильтров диаметром до 60 мм (диаметр активного пятна до 50 мм) и толщиной до 1 мм, а также квадратных проб грязных пятен, 50 x 50 мм, толщиной до 5 мм. Стандартная конфигурация оборудования позволяет проводить измерения с коррекцией фона.

А - место пломбирования Рисунок 2 - FMD-01M. Место пломбирования.

Программное обеспечение

предназначено для считывания и обработки величин потока частиц и последующей обработки и отображения результатов на мониторе компьютера.

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

FMD-31

FMD-31

AH

ff5504d02bd2ff78

c9cba93216401bd5

Md5

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню C по МИ 3286-2010.

Технические характеристики

Диапазон энергий измеряемого альфа-излучения, МэВ Диапазон энергий измеряемого бета-излучения, МэВ Диапазон энергий измеряемого гамма-излучения, МэВ Диапазон измерений потока альфа-частиц, с-1 Диапазон измерений потока бета-частиц, с-1

от 4,5 до 8,50 от 0,10 до 2,80 от 0,10 до 2,80 от 0,1 до 5103 от 0,1 до 1104 от 4 до 5 104 20 20

610-4

± 20 ± 20 ± 30

от 187 до 242 от 47 до 53 400

460 x 600 x 370

Диапазон измерений активности гамма-излучающих нуклидов, Бк Эффективность регистрации альфа-излучения в геометрии П9, %, не менее Эффективность регистрации бета-излучения в геометрии С0, %, не менее Эффективность регистрации гамма-излучения радионуклида Cs-137 в точечной геометрии, не менее, (имп/с/Бк)

Пределы допускаемой относительной погрешности измерения потока альфа-частиц, (Р=0,95), %

Пределы допускаемой относительной погрешности измерения потока бета-частиц, (Р=0,95), %

Пределы допускаемой относительной погрешности измерения активности гамма-излучающих нуклидов, (Р=0,95), %

Питание осуществляется от сети переменного тока:

-    напряжение, В

-    частота, Гц

Потребляемая мощность, В • А, не более

Габаритные размеры (длина х ширина х высота), мм, не более

Масса, кг, не более (без ПК)

Рабочие условия применения:

от 15 до плюс 35 до 80 (без конденсации влаги) от 84,0 до 107,0 20000 10

-    температура окружающего воздуха , °С

-    относительная влажность, %

-    атмосферное давление, кПа Средняя наработка на отказ, ч, не менее

Средний срок службы после ввода в эксплуатацию, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики в левом верхнем углу и на корпус радиометра FMD-01M методом офсетной печати.

Комплектность

Наименование

Количество, шт.

Радиометр потока ионизирующих частиц низкофоновый РПС-FMD-01M

1 шт.

Запасные части согласно спецификации

1 шт.

Набор инструментов для ухода согласно спецификации

1 шт.

Руководство по монтажу

1 шт.

Руководство по эксплуатации

1 шт.

Руководство пользователя

1 шт.

Поверка

осуществляется в соответствии с разделом «Методика поверки» документа «Радиометр потока ионизирующих частиц низкофоновый РПС-FMD-01M. Руководство по эксплуатации», утверждённым ГЦИ СИ ФГУП «ВНИИФТРИ» «30» июня 2011 г.

Основное поверочное оборудование:

-    эталонные источники альфа-излучения типа П9 в соответствии с ГОСТ 8.033-96 (активность 101 - 103 Бк и погрешность (р=0,95) ± 6 %);

-    эталонные источники бета-излучения типа С0 в соответствии с ГОСТ 8.033-96 (активность 101 - 103 Бк и погрешность (Р=0,95) ± 6 %);

-    источники радионуклидные фотонного излучения метрологического назначения закрытые типа ИМН-Г (активность 103 - 105 Бк и погрешность (Р=0,95) ± 6 %);

Сведения о методах измерений

Методика измерений изложена в Руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к

радиометрам потока ионизирующих частиц низкофоновым РПС-FMD-01M

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».

ГОСТ 17225-85 «Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний».

ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».

Рекомендации к применению

-    осуществлении деятельности в области охраны окружающей среды;

-    осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

-    выполнении работ по обеспечению безопасных условий и охраны труда;

- осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Зарегистрировано поверок 51
Поверителей 1
Актуальность данных 08.11.2024
