Установки контроля радиоактивного загрязнения персонала атомных станций РЗС-02А, 49307-12

Назначение

Установки контроля радиоактивного загрязнения персонала атомных станций «РЗС-02А» (далее - установки «РЗС-02А») предназначены для измерения плотности потока бета-излучения при определении уровня загрязненности спецодежды, спецобуви и кожных покровов кистей рук персонала бета-активными веществами и сигнализации о превышении контрольных уровней, а также для обнаружения гамма-излучения при контроле персонала.

Описание

Установка «РЗС-02А» состоит из кабины измерительной с размещенными в ней детекторами и компьютером для сбора, обработки и отображения информации, и управления калитками кабины в соответствии с заложенным алгоритмом.

Принцип работы установки «РЗС-02А» основан на преобразовании детекторами энергии бета- и гамма-излучения в световые импульсы, которые собираются в каждом детекторе фотоэлектронным умножителем и преобразуются в электрические импульсы, амплитуда которых пропорциональна энергии бета- и гамма-излучения. Микроконтроллер детектора подсчитывает количество импульсов, значение амплитуды которых находится между значениями установленных порогов, накапливает импульсы и передаёт информацию о суммарном количестве импульсов за установленный интервал времени в компьютер установки «РЗС-02А». Параметром излучения является количество импульсов от детектора. Величина плотности потока бета-частиц (количество импульсов по гамма-каналу) сравнивается с максимальным допустимым уровнем излучения, называемым порогом загрязнённости.

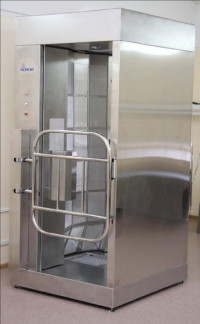

Кабина выполнена с калитками на входе и выходе, калитки автоматически возвращаются в исходное состояние после завершения контроля обследуемого персонала (рисунок 1). Конструкция кабины обеспечивает контроль всей поверхности тела обследуемого персонала. В кабине установлено двадцать четыре блока детектирования БДК-01, чувствительная площадь каждого детектора 600 см .

Блок детектирования БДК-01 построен с использованием сцинтиллятора пластикового на основе полистирола для регистрации бета-излучения и сцинтиллятора пластикового для регистрации гамма-излучения. Информационный обмен между компьютером и блоком детектирования БДК-01 осуществляется по магистральному последовательному каналу. Каждый блок детектирования БДК-01 имеет свой собственный адрес, который хранится в энергонезависимой памяти микроконтроллера вместе с информацией о настройке рабочих параметров.

Для обработки информации от блоков детектирования БДК-01, управления работой установки «РЗС-02А» и обеспечения обмена информацией с верхним уровнем автоматизированной системы радиационного контроля используется компьютер    TPC-1570H-C1AE.

Установка «РЗС-02А» применяется для организации санитарно-пропускного режима принудительного контроля радиоактивного загрязнения на строящихся и модернизируемых атомных станциях для контроля:

-    спецодежды, спецобуви и других средств индивидуальной защиты персонала на выходе из зоны контролируемого доступа в гардероб рабочей одежды санпропускника;

-    кожных покровов персонала на выходе из душевых в гардероб домашней (личной) одежды санпропускника.

Программное обеспечение

Программное обеспечение (далее - ПО) установки «РЗС-02А» состоит из совокупности программ, обеспечивающих реализацию технических характеристик установки «РЗС-

02 А». ПО также включает программы для выполнения настройки и обслуживания установки «РЗС-02А».

ПО установки «РЗС-02А» обеспечивает представление следующей информации для обследуемого персонала на дисплее:

а)    индикацию превышения установленных пороговых уровней с отображением красным цветом (по бета-излучению) и фиолетовым (по гамма-излучению) всех загрязненных участков тела;

б)    индикацию не превышения установленных пороговых уровней с отображением зеленым цветом незагрязненных участков тела.

ПО установки «РЗС-02А» обеспечивает:

-    оперативное отображение результатов измерения;

-    задание уставок срабатывания сигнализации;

-    просмотр событий (в том числе возможных отказов или неисправностей);

-    просмотр архивных значений.

Идентификационные данные программного обеспечения Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазон энергий измеряемого бета-излучения, МэВ....................от 0,10 до 2,50;

Диапазон измерения плотности потока бета-излучения, част./(минсм ) от 1 до 15000;

Чувствительность к бета-излучению радионуклида, расположенного на расстоянии

1 см от блока детектирования, (имп./с)/(част./с), не менее:

36

Cl.................................................................................................0,15;

90Sr+90Y........................................................................................... 0,20;

60Co................................................................................................0,03.

137

Чувствительность к гамма-излучению в геометрии точечного источника ( Cs) на расстоянии 5 см, (имп/с)/кБк, не менее.................................................................. 10;

Границы допускаемой относительной погрешности измерений плотности потока бета-частиц (ф) с доверительной вероятностью Р = 0,95, %, не более..................± (20+10/ф);

Нестабильность показаний установки «РЗС-02А» в течение 8 часов, %, не более.....7;

137

Порог обнаружения активностей источников гамма-излучения Cs при времени контроля 5 с, кБк, не менее.....................................................................................2;

Время установления рабочего режима после включения питания, мин, не более .. 15;

Вероятность возникновения пожара установки «РЗС-02А» не превышает 10-6 в год.

Питание установки «РЗС-02А» осуществляется от однофазной сети переменного тока: напряжение (22 0 22-33) В, частотой (50 +1-3) Гц и коэффициентом гармоник до 5 %.

Потребляемая мощность составляет, В А, не более...................................... 300;

Габаритные размеры (высотахдлинахширина), мм....................... 2460x1090x1360;

Масса, кг, не более................................................................................ 500;

Условия эксплуатации установки «РЗС-02А»:

-    температура окружающего воздуха, оС..........................................от 5 до 50;

-    относительная влажность при температуре 35 оС и более низких температурах без конденсации влаги, %; не более......................................................................... 80;

-    атмосферное давление, кПа................................................от 84,0 до 106,7.

Климатическое исполнение установки «РЗС-02А» по ГОСТ 15150-69 - УХЛ, категория размещения 4.

Установка «РЗС-02А» по степени защиты оболочек (кроме чувствительной поверхности детектора) соответствует по ГОСТ 14254-96 - IP54.

Средний срок службы установки «РЗС-02А» при условии восстановления и замены вышедших из строя или выработавших свой ресурс элементов, лет, не менее................30

Средняя наработка на отказ установки «РЗС-02А» (на один измерительный канал), часов, не менее...........................................................................................20000.

Знак утверждения типа

Знак утверждения типа наносится на:

-    титульные листы эксплуатационных документов установки контроля радиоактивного загрязнения персонала атомных станций «РЗС-02А» - графически или специальным штемпелем;

-    на стенку кабины установки контроля радиоактивного загрязнения персонала атомных станций «РЗС-02А» - методом сеткографии или путем приклеивания таблички.

Комплектность

В комплект поставки установки «РЗС-02А» входят изделия и документация в соответствии с таблицей 2.

Таблица 2

Поверка

осуществляется в соответствии с ДЦКИ.412125.007РЭ Установка контроля радиоактивного загрязнения персонала атомных станций «РЗС-02А». Руководство по эксплуатации, раздел 6 «Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» «30» мая 2011 г.. Основное поверочное оборудование:

- источники бета-излучения на основе 90Sr+90Y типов 6СО - рабочий эталон 2-го разряда;

Сведения о методах измерений

ДЦКИ.412125.007РЭ Установка контроля радиоактивного загрязнения персонала атомных станций «РЗС-02А». Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к

установкам контроля радиоактивного загрязнения персонала атомных станций «РЗС-02А»

1 ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».

2    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

3    ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические

условия

4    СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»

5    СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ 99/2010)»

6    НП-001-97 «Общие положения обеспечения безопасности атомных станций (ОПБ-88/97)»

7    СП 2.6.1.28-2000 «Правила радиационной безопасности при эксплуатации атомных станций (ПРБ АС-99)»

8    СанПиН 2.6.1.24-03 «Санитарные правила проектирования и эксплуатации атомных станций (СП АС-03)»

9    ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды;

-    осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;

-    выполнение работ по обеспечению безопасных условий и охраны труда;

-    осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
