Трансформаторы тока измерительные ASR, EASR, ASRD, 49311-12

Трансформаторы тока измерительные однофазные ASR, EASR и трехфазные ASRD (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для его передачи приборам (счетчикам электрической энергии) в сетях переменного тока частоты 50 Гц на номинальное напряжение 0,4 кВ.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	49311-12
Наименование СИ	Трансформаторы тока измерительные
Обозначение типа СИ	ASR, EASR, ASRD
Изготовитель	"MBS AG", Германия
Год регистрации	2012
Срок свидетельства	17.02.2022
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Трансформаторы тока измерительные однофазные ASR, EASR и трехфазные ASRD (далее

- трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для его передачи приборам (счетчикам электрической энергии) в сетях переменного тока частоты 50 Гц на номинальное напряжение 0,4 кВ.

Описание

Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.

Каждый трансформатор состоит из замкнутого магнитопровода с отверстием для первичной обмотки, вторичной обмотки, намотанной на сердечник, и пластикового корпуса с местом крепления. Клеммники вторичной обмотки имеют пластмассовые крышки с устройствами для пломбирования с целью ограничения доступа к измерительной цепи.

Трансформаторы являются перемонтируемыми изделиями и по номенклатуре показателей надежности относятся к группе II вида .1 согласно ГОСТ 27.003-90.

Через отверстие магнитопровода при монтаже пропускается кабель или токопроводящая втулка, играющая роль первичной обмотки. Для получения отличного от номинального коэффициента преобразования, может быть намотана первичная обмотка из нескольких витков.

Модели ASR и ЕASR - однофазные трансформаторы, модель ASRD - трехфазный трансформатор, предназначенные для технического и коммерческого учета а также измерений в электросетях.

Монтаж трансформаторов осуществляется на токопроводящие втулки, на панель, используя штатный крепеж или на DIN-рейку 35 мм, используя специальный или штатный крепеж.

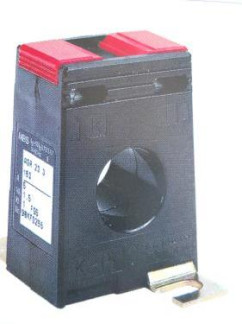

Общий вид моделей трансформаторов приведен на рисунке 1.

Места пломбирования

	ASR 20.3			ASR 201.3			ASR 21.3
Номинальные первичные токи Ii, А	Номинальные вторичные нагрузки S^, В-А
50			1,0			1,0
60		1,0	1,25		1,0	1,25
75		1,25; 1,5			1,25; 1,5
80		1,25; 1,5			1,25; 1,5
100	1,5	1,5; 2,5		1,5	1,5; 2,5		1,0
125	1,5; 2,5	1,5; 2,5		1,5; 2,5	1,5; 2,5
150	1,5; 2,5	1,5; 2,5; 3,75		1,5; 2,5	1,5; 2,5; 3,75		1,5
200	1,5; 2,5; 3,75	1,5; 2,5; 3,75		1,5; 2,5; 3,75	1,5; 2,5; 3,75		1,5; 2,5
250	2,5; 5,0	2.5; 5,0		2.5; 5,0	2.5; 5,0		1,5; 2,5; 5,0
300	2,5; 5,0	2.5; 5,0		2.5; 5,0	,0 5 .5 2.		1,5; 2,5; 5,0
400							2,5; 5,0; 10,0
500							2,5; 5,0; 10,0
600							2,5; 5,0; 10,0
Класс точности	0,5	1,0	3,0	0,5	1,0	3,0	1,0
Номинальные вторичные токи, I2 , А	1 или 5
Номинальное первичное напряжение, U1, кВ	0,72
Номинальная частота Гном, Г ц	50 или 60
Г абаритные размеры, мм	45x65x30			44x64,5x30			49,5x65x35
Диаметр отверстия для первичной цепи, мм	21,0			21,0			22,5
Масса, кг	0,53			0,48			0,54

Продолжение таблицы 1

	ASR 14.3	ASR 21.5
Номинальные первичные токи I1, А	Номинальные вторичные нагрузки S^, В-А
30	1,0
40	1,0
50	1,5	1,5	1,5; 2,5
60	1,5	1,5	1,5; 2,5; 3,75
75	1,5	1,5	1,5; 2,5; 3,75
80		1,5	1,5; 2,5; 5,0
100		1,5; 2,5	1,5; 2,5; 5,0
125		1,5; 2,5	1,5; 2,5; 5,0
150		2,5; 5,0	2,5; 5,0; 10,0
200		2,5; 5,0; 10,0	2,5; 5,0; 10,0; 15,0
250		2,5; 5,0; 10,0	2,5; 5,0; 10,0; 15,0
300		2,5; 5,0; 10,0; 15,0	2,5; 5,0; 10,0; 15,0
400		2,5; 5,0; 10,0; 15,0	2,5; 5,0; 10,0; 15,0
500		2,5; 5,0; 10,0; 15,0	2,5; 5,0; 10,0; 15,0
600		2,5; 5,0; 10,0; 15,0	2,5; 5,0; 10,0; 15,0
Класс точности	1,0	0,5	1,0

Номинальные вторичные токи, I2 , А	1 или 5
Номинальное первичное напряжение, Ui, кВ	0,72
Номинальная частота Гном, Г ц	50 или 60
Г абаритные размеры, мм	45x65x30	49,9x70x55
Диаметр отверстия для первичной цепи, мм	14,0	21,0
Масса, кг	0,53	0,62

Продолжение таблицы 1

	ASR 22.3			ASR 42.45	ASRD 14
Номинальные первичные токи I1, А	Номинальные вторичные нагрузки S^ , В-А
50			1,0; 1,5			1,0
60			1,0; 1,5			1,25
75			1,5; 2,5			1,5
80			1,5; 2,5			1,5
100	1,5	1,5; 2,5	1,5; 2,5; 3,75		2,5	2,5
125	1,5; 2,5	1,5; 2,5; 5,0			2,5	2,5; 3,75
150	2,5; 5,0	1,5; 2,5; 5,0	1,5; 2,5; 5,0	1,5; 2,5	2,5	2,5; 3,75
200	2,5; 5,0	1,5; 2,5; 5,0	2,5; 5,0; 10,0	1,5; 2,5; 5,0
250	2,5; 5,0	1,5; 2,5; 5,0; 10,0	2,5; 5,0; 10,0	1,5; 2,5; 5,0; 7,5
300	2,5; 5,0	2,5; 5,0; 10,0	2,5; 5,0; 10,0; 15,0	2,5; 5,0; 10,0
400	2,5; 5,0	2,5; 5,0; 10,0	2,5; 5,0; 10,0; 15,0	2,5; 5,0; 10,0
500	2,5; 5,0; 10,0	2,5; 5,0; 10,0	2,5; 5,0; 10,0; 15,0	2,5; 5,0; 10,0; 15,0
600	2,5; 5,0; 10,0	2,5; 5,0; 10,0	2,5; 5,0; 10,0; 15,0	2,5; 5,0; 10,0; 15,0
750				2,5; 5,0; 10,0; 15,0
800				5,0; 10,0; 15,0; 30,0
1000				5,0; 10,0; 15,0; 30,0
Класс точности	0,2s	0,5	1,0	1,0	0,5	1,0
Номинальные вторичные токи, I2 , А	1 или 5
Номинальное первичное напряжение, кВ	0,72
Номинальная частота Гном, Гц	50 или 60
Г абаритные размеры, мм	61х78,5х35			71х71х45	105х90х61
Диаметр отверстия для первичной цепи, мм	22,5			42	13,5
Масса, кг	0,57			0,51	0,6

	ASRD 210.3		ASRD 205.37	ASRD 310.37
Номинальные первичные токи I1, А	Номинальные вторичные нагрузки S^ , В-А
50		1,0
60		1,0; 1,25
75		1,25; 1,5
80		1,25; 1,5
100	1,5; 2,5	1,5; 2,5	1,0
125		1,5; 2,5; 3,75
150	2,5	1,5; 2,5; 3,75	1,25
160		5,0
200		1,5; 2,5; 5,0	1,5
250		2,5; 5,0; 7,5	2,5	2,5
300		2,5; 5,0; 7,5		3,75
400				5,0
500				5,0
600				5,0
Класс точности	0,5	1,0	1,0	1,0
Номинальные вторичные токи, I2 , А	1 или 5
Номинальное первичное напряжение, кВ	0,72
Номинальная частота Гном, Гц	50 или 60
Г абаритные размеры, мм	49,65x156,65x102,4		115x65x37	150x75x37
Отверстие для первичной цепи, мм	диаметр 21,5		диаметр 18, 20x5	диаметр 22, 30x10
Масса, кг	0,7		0,8	0,85

Продолжение таблицы 1

	EASR 14.3			EASR 22.3
Номинальные первичные токи I1, А	Номинальные вторичные нагрузки S^ , В-А
50
60
75		1,5	1,5
80		1,5	1,5
100	1,5	1,5	1,5	1,5	1,5; 2,5	1,5; 2,5
120	1,5	1,5; 2,5	1,5; 2,5
125	1,5; 2,5	1,5; 2,5	1,5; 2,5
150	1,5; 2,5	1,5; 2,5	1,5; 2,5	1,5; 2,5	1,5; 2,5; 5,0	1,5; 2,5; 5,0
160
200				1,5; 2,5; 5,0	1,5; 2,5; 5,0	1,5; 2,5; 5,0
250				2,5; 5,0	2,5; 5,0	,0 5 ,5 2,
300				2,5; 5,0	2,5; 5,0; 10,0	2,5; 5,0; 10,0
400				2,5; 5,0; 10,0	2,5; 5,0; 10,0	2,5; 5,0; 10,0
500				2,5; 5,0; 10,0	2,5; 5,0; 10,0	2,5; 5,0; 10,0
600				2,5; 5,0; 10,0	2,5; 5,0; 10,0	2,5; 5,0; 10,0

Класс точности	о" ел in 0, <N o'	0,2 0,5s 0,5
Номинальные вторичные токи, I2 , А	1 или 5
Номинальное первичное напряжение, кВ	0,72
Номинальная частота Гном, Гц	50 или 60
Г абаритные размеры, мм	45x65x30	61x78,5x35
Диаметр отверстия для первичной цепи, мм	14	22,5
Масса, кг	0,53	0,57

Коэффициент безопасности вторичных обмоток для измерения Кб- 5;

Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69;

Наработка на отказ 400 000 часов;

Срок службы не менее 30 лет.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

- трансформатор тока измерительный - 1 шт.;

- крепеж - 1 комплект;

- руководство по эксплуатации совмещенное с паспортом - 1 шт.

Примечание: трансформаторы EASR комплектуются пломбировочными крышками по умолчанию, ASR под заказ. По заказу трансформаторы ASR, EASR комплектуются переходниками для крепления на DIN-рейку 35 мм, трансформатор ASRD 14 крепится на DIN-рейку по умолчанию

Поверка

осуществляется по документу ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки". Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03-А) %, ± (0,1 ± 0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4%).

Сведения о методах измерений

Сведений нет.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным ASR, EASR, ASRD

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

Документация фирмы-изготовителя.

Рекомендации к применению

- «осуществлении торговли и товарообменных операций.»;

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
