| Номер в госреестре | 49313-12 |
| Наименование СИ | Автотопливозаправщики |
| Обозначение типа СИ | АПЗ |
| Изготовитель | ООО "КМЗ-КАПИТАЛ", Украина, г.Карловка |
| Год регистрации | 2012 |
| Срок свидетельства | 26.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

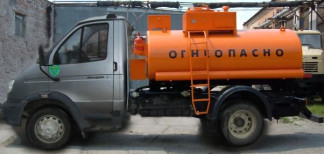

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Автотопливозаправщики АПЗ Назначение средства измерений
Автотопливозаправщики АПЗ предназначены для транспортирования, кратковременного хранения и заправки автотракторной техники нефтепродуктами нормированного объема плотностью до 0,86 т/м3.
Автотопливозаправщики состоят из емкостей эллиптической формы, имеющих в верхней части горловину, воздухоотводящее устройство, площадку для обслуживания и емкость для песка. Цистерны могут быть односекционными или двухсекционными, трехсекционными и устанавливаются на шасси автомобиля.
В горловине устанавливается указатель уровня налива нефтепродуктов.
Верхняя часть горловины оборудована крышкой люка обслуживания, наливным люком с крышкой, патрубком с мерной линейкой и дыхательным клапаном.
В нижней части цистерны размещены пеналы для напорно-всасывающих рукавов, опоры цистерны с продольными швеллерами, отстойник с патрубком, коммуникация, состоящая из труб, отводов, задвижек, крышек и позволяющая выполнять операции по наполнению и сливу нефтепродуктов из цистерны.
Под лонжеронами рамы установлен насос для перекачки нефтепродуктов с приводом от коробки отбора мощности через карданный вал автомобиля.
Двухсекционные, трехсекционные автотопливозаправщики имеют разделенную горловину, люки с крышками обслуживания, наливные люки, патрубки с мерными линейками и таблички вместимости отдельно для каждой секции.
Наполнение цистерны или её секций контролируется по указателю уровня налива и выполняется при открытом наливном люке.
При перевозке и кратковременном хранении изменение объема нефтепродуктов, вызванное изменением температуры, компенсируется объемом горловины над указателем уровня, а увеличение или уменьшение давления регулируется дыхательным клапаном.
Модификации цистерн различаются общей номинальной вместимостью и номинальной вместимостью секций, длиною рукавов, нагрузкой на дорогу, габаритными размерами и массой.
Фотографии мест пломбирования
Ящик для счетчика с оборудованием Метрологические и технические характеристики
| Нормированное значение характеристик для модификаций | ||||||||||
| Наименование характеристики | о m СП - о, - СП с < | АПЗ-4, 6- НБ 78 | о о СП СП СП СП ---00 00 ПП < < | а. 71 о! а £ - О, rn' - 00 П < | <N ^ 67 СП СП СП СП СП СП 44 -чо чо -00 00 ПП < < | о CN О Н 1 ЧО - СП П < | <N en ° ° S 666 СП СП ^ СП СП т ш ^ 1 1 .А ич m ^ 00 00 °° --сп сп £2 ППП < < < | (N О 7 СП СП - о, - 00 П < | (N СП - о, - 00 П < | АПЗ-12,6-55111 АПЗ-12,6-53229 |
| 1 Вместимость цистерны суммарная (до указателя уровня), дм3 | о оо -Н О О О | СЛ -н о О 6 | СП -н О о | -н о о о in | сл -н О О 5 6 | о о 6 | (N О о 5 00 | (N о о о | ю о о о | СЛ ОО О О 6 2 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 2 Вместимость отсека (до указателя уровня при двухсекционной (трехсекционной) цистерне), дм3 | о -н О О О 2 | m -Н О О 3 2 | О -н О in 4 2 | on -Н О о 5 2 | ЧО -Н О in 2 3 | t" -н о о 00 3 | 'чО -н О 2 4 | t" 'чО -н О О 5 4 | <N i/C”*4 00 ш -Н -Н О го ю 56 in СО | ^1- гТ*4 'чО -н -н О О о о 32 ЧО ^ |
| 3 Запасной объем горловины (горловин) над указателем уровня, %, не менее | 2 | |||||||||
| 4 Давление начала открытия выпускного клапана, МПа(кгс/см2) | От 0,015 до 0,016 (от 0,15 до 0,16) | |||||||||
| 5 Вакуумметрическое давление начала открытия впускного клапана, МПа(кгс/см2) | От -0,005 до -0,01 (от -0,05 до -0,1) | |||||||||
| 6 Номинальная производительность насоса, м3/ч | 31,5 | |||||||||
| 7 Количество напор-но-всасывающих рукавов, шт. | 2 | |||||||||
| 8 Номинальный внутренний диаметр на-порно-всасываю-щих рукавов, мм | 75 | |||||||||
| 9 Общая номинальная длина напорно-всасывающих рукавов, м, не менее | 5,3 | 5,3 | 5,3 | 8,0 | 5,8 | 8,0 | 8,6 | 8,6 | 9,6 | 9,6 |
| 10 Пропускная способность измерительного узла раздачи нефтепродуктов, дм3/мин, не менее | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 11 Предел допустимой относительной погрешности измерения счетчиком топлива измеритель-ного узла, %, не более | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| 12 Количество раздаточных рукавов, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 13 Внутренний диаметр раздаточного рукава, мм | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 14 Длина раздаточных рукавов, м, не менее | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 |
| 15 Масса автоцистерны (без шасси), кг, не более | 814 | 1025 | 850 | 1070 | 1100 | 1700 | 1500 | 1650 | 2398 | 3452 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 16 Габаритные размеры автоцистерны (без шасси, насосного узла, измерительного узла), мм, не более: длина ширина высота | 3250 2300 1950 | 3250 2300 1950 | 3400 2300 1950 | 4950 1600 1615 | 3700 2300 1950 | 5050 2000 1900 | 4600 2300 1950 | 4700 2400 1950 | 5800 2400 2100 | 5720 2400 2100 |
| 17 Транспортная база автоцистерны -шасси автомобиля | 0 3 ГО - СО < Г | Hyundai НБ-78 | 79 00 33 33 ■ 1 го го | ISUZU NQR 71Р | 21 67 33 33 -ч ч ии го го | Hyundai НБ-120 | 000 666 333 333 -- cococo <<< МММ | 2 0 7 3 3 in - го < М | 5 21 3 5 - СО < ма | КамАЗ-55111 КамАЗ-53229 |
| 18 Масса снаряженной автоцистерны (с запасным колесом, инструментом, принадлежностями, заправленной, без водителя и пасса-жиров), кг, не более | 3844 | 3619 | 3816 | 3475 | 5250 | 5770 | 8965 | 8035 | 9898 | 10402 |
| 19 Полная масса автоцистерны (масса снаряженной автоцистерны с массой нефтепродукта, включая массу води-теля и пассажиров), кг, не более | 7400 | 7800 | 8180 | 8000 | 11000 | 12400 | 16500 | 16000 | 19650 | 21550 |
| 20 Распределение нагрузки на дорогу, кг, не более: полной массой: - через шины передних колес - через шины задних колес | 2200 5200 | 3100 4700 | 2180 6000 | 2650 5350 | 3000 8000 | 3600 8800 | 6500 10000 | 6000 10000 | 4420 15230 | 5550 16000 |
| 21 Габаритные размеры, мм, не более длина ширина высота | 5920 2185 2700 | 5395 2000 2720 | 6480 2380 2800 | 6860 2115 2500 | 6620 2422 2700 | 8415 2400 2800 | 8150 2500 2975 | 6700 2500 2975 | 8350 2500 3110 | 8340 2500 3230 |
наносится на эксплуатационную документацию цистерн типографским способом.
| Наименование | Количество |
| Автотопливозаправщик АПЗ | 1 шт.(модификация - согласно заказу); |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Эксплуатационные документы на комплектующие изделия, входящие в состав автотопливозаправщика | 1 компл |
осуществляется по ГОСТ Р 8.569-98 «Автоцистерны для жидких нефтепродуктов. Методика поверки».
Рабочие эталоны, необходимые для поверки цистерн после ремонта и во время эксплуатации - мерники эталонные второго разряда согласно ГОСТ 8.400-80 или весы для статического взвешивания согласно ГОСТ 29329-92 среднего класса точности, наибольшая граница взвешивания 10 т.
изложены в паспорте на автотопливозаправщики АПЗ.
Нормативные и технические документы, устанавливающие требования к автотопливозаправщикам АПЗ
1.ГОСТ 27352-87 «Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования»
2.ТУ У 34.1-14309439-019-2004 «Автоцистерны для топлива АЦ. Автотопливозаправщики АПЗ. Технические условия».
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 23 |
| Поверителей | 16 |
| Актуальность данных | 17.11.2024 |
