Автоцистерны для топлива АЦ, 49314-12

Документы

Карточка СИ

Номер в госреестре	49314-12
Наименование СИ	Автоцистерны для топлива
Обозначение типа СИ	АЦ
Изготовитель	ООО "КМЗ-КАПИТАЛ", Украина, г.Карловка
Год регистрации	2012
Срок свидетельства	26.03.2017
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Автоцистерны для топлива АЦ (далее - цистерны) предназначены для транспортирования, кратковременного хранения нефтепродуктов нормированного объема плотностью до 0,86 т/м .

Описание

Цистерны состоят из емкостей эллиптической формы, имеющих в верхней части горловину, воздухоотводящее устройство, площадку для обслуживания и емкость для песка. Цистерны могут быть односекционными или двухсекционными, трехсекционными и устанавливаются на шасси автомобиля.

В горловине устанавливается указатель уровня налива нефтепродуктов.

Верхняя часть горловины оборудована крышкой люка обслуживания, наливным люком с крышкой, патрубком с мерной линейкой и дыхательным клапаном.

В нижней части цистерны размещены пеналы для напорно-всасывающих рукавов, опоры цистерны с продольными швеллерами, отстойник с патрубком, коммуникация, состоящая из труб, отводов, задвижек, крышек и позволяющая выполнять операции по наполнению и сливу нефтепродуктов из цистерны.

Цистерна крепится к лонжеронам рамы хомутами.

Под лонжеронами рамы установлен насос для перекачки нефтепродуктов с приводом от коробки отбора мощности через карданный вал автомобиля.

Двухсекционные, трехсекционные цистерны имеют разделенную горловину, люки с крышками обслуживания, наливные люки, патрубки с мерными линейками и таблички вместимости отдельно для каждой секции.

Наполнение цистерны или её секций контролируется по указателю уровня налива и выполняется при открытом наливном люке.

При перевозке и кратковременном хранении изменение объема нефтепродуктов, вызванное изменением температуры, компенсируется объемом горловины над указателем уровня, а увеличение или уменьшение давления регулируется дыхательным клапаном.

Модификации цистерн различаются общей номинальной вместимостью и номинальной вместимостью секций, длиною рукавов, нагрузкой на дорогу, габаритными размерами и массой.

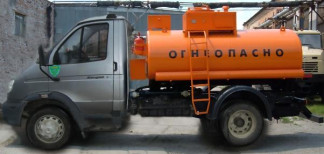

Фотографии общего вида автоцистерн для топлива

Фотографии мест пломбирования

Технические характеристики

Наименование характеристики

Нормированное значение характеристик для модификаций

АЦ-4,0-33104

АЦ-4, 6- НБ 78

АЦ-4,9-3307

АЦ-4,9-3309

РЦ

о,

АЦ-6,5-433362

АЦ-6,5-433371

АЦ-7,6-НБ 120

АЦ-8,5-533602,

АЦ-8,5-533603,

АЦ-8,5-533605

АЦ-9,0-533702

О,

АЦ-12,6-55111 АЦ-12,6-53229

1 Вместимость цистерны суммарная (до указателя уровня), дм3

оо

-Н

сл

-н

со

-Н

СЛ

-н

СЛ

ОО

2 Вместимость отсека (до указателя уровня при двух -секционной (трехсекционной) цистерне), дм3

-н

о"

-н

со

-н

-Н

-н

(N 4 оо ю -Н -Н О

in СП

СО 4 О 40

-н -н 00 О О

1	2	3	4	5	6	7	8	9	10	11
3 Запасной объем горловины (горловин) над указателем уровня, %, не менее	2
4 Давление начала открытия выпускного клапана, МПа (кгс/см )	От 0,015 до 0,016 (от 0,15 до 0,16)
5 Вакуумметриче-ское давление начала открытия впускного клапана, МПа (кгс/см2)	От -0,005 до -0,01 (от -0,05 до -0,1)
6 Номинальная производительность насоса, м3/ч	31,5
7 Количество на-порно-всасываю-щих рукавов, шт.	2
8 Номинальный внутренний диаметр напорно-всасывающих рукавов, мм	75
9 Общая номинальная длина на-порно-всасываю-щих рукавов, м, не менее	5,3	5,3	5,3	8,0	5,8	8,0	8,6	8,6	9,6	9,6
10 Масса автоцистерны (без шасси), кг, не более	814	1025	850	1070	1100	1700	1500	1650	2398	3452
11 Габаритные размеры автоцистерны (без шасси, насосного узла, измерительного узла), мм, не более: длина ширина высота	3250 2300 1950	3250 2300 1950	3400 2300 1950	4950 1600 1615	3700 2300 1950	5050 2000 1900	4600 2300 1950	4700 2400 1950	5800 2400 2100	5720 2400 2100
12Транспортная база автоцистерны -шасси автомобиля	4 0 3 3 1 З < Г	Hyundai НБ-78	79 00 33 33 1 1 ОО ОО < < ГГ	71 а £ £ ё GO -F4-1	21 67 33 33 m m 44 -- ЛЛ ии ЗЗ	Hyundai НБ-120	(N m ^ 000 666 333 333 /1 /1 ■ i i ЗЗЗ МММ	2 0 7 3 3 i/o - З <	5 21 3 5 I OO < м а	КамАЗ-55111 КамАЗ-53229

1	2	3	4	5	6	7	8	9	10	11
13 Масса снаряженной автоцистерны (с запасным колесом, инструментом, принадлежностями, заправленной, без водителя и пассажиров), кг, не более	3844	3619	3816	3475	5250	5770	8965	8035	9898	10402
14 Полная масса автоцистерны (масса снаряженной автоцистерны с массой нефтепродукта, включая массу водителя и пассажиров), кг, не более	7400	7800	8180	8000	11000	12400	16500	16000	19650	21550
15 Распределение нагрузки на дорогу, кг, не более: полной массой: - через шины передних колес - через шины задних колес	2200 5200	3100 4700	2180 6000	2650 5350	3000 8000	3600 8800	6500 10000	6000 10000	4420 15230	5550 16000
16 Г абаритные размеры, мм, не более длина ширина высота	5920 2185 2700	5395 2000 2720	6480 2380 2800	6860 2115 2500	6620 2422 2700	8415 2400 2800	8150 2500 2975	6700 2500 2975	8350 2500 3110	8340 2500 3230

Знак утверждения типа

наносится на эксплуатационную документацию цистерн типографским способом.

Комплектность

Наименование	Количество
Автоцистерна АЦ	1 шт.(модификация - согласно заказу);
Паспорт	1 экз.
Руководство по эксплуатации	1 экз.
Эксплуатационные документы на комплектующие изделия, входящие в состав автоцистерн	1 компл.

Поверка

осуществляется по ГОСТ Р 8.569-98 «Автоцистерны для жидких нефтепродуктов. Методика поверки».

Рабочие эталоны, необходимые для поверки цистерн после ремонта и во время эксплуатации - мерники эталонные второго разряда согласно ГОСТ 8.400-80 или весы для статического взвешивания согласно ГОСТ 29329-92 среднего класса точности, наибольшая граница взвешивания 10 т.
