| Номер в госреестре | 49329-12 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Topcon GR-5 |
| Изготовитель | Компания "Topcon Positioning Systems", США |
| Год регистрации | 2012 |
| Срок свидетельства | 10.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура геодезическая спутниковая Topcon GR-5 предназначена для определения координат (приращения координат) точек земной поверхности.
Аппаратура геодезическая спутниковая Topcon GR-5 - это геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая представляет собой корпус, вмещающий внутреннюю спутниковую антенну и приёмник, управление которым осуществляется с помощью внешнего устройства - контроллера. Принимаемая со спутников информация записывается на SD-карту памяти приемника или во внутреннюю память контроллера.
На передней панели аппаратуры геодезической спутниковой Topcon GR-5 расположены кнопка питания и функциональная кнопка, а также светодиодные индикаторы для отображения информации об уровне заряда аккумуляторов, о слежении за спутниками, о статусе записи информации со спутников и других статусах. В нижней удлиненной части GR-5 расположены встроенные аккумуляторы.
Аппаратура геодезическая спутниковая Topcon GR-5 оснащена следующими портами:
- 1 интерфейсный USB-порт (с желтым ободком) с четырехштырьковым разъёмом для связи с персональным компьютером;
- 1 интерфейсный RS-232 порт (с черным ободком) с семиштырьковым разъёмом для подключения внешнего радиомодема или для связи с персональным компьютером или контроллером;
- 1 порт с пятиштырьковым разъемом для подключения внешнего источника питания (с красным ободком).
CR.J

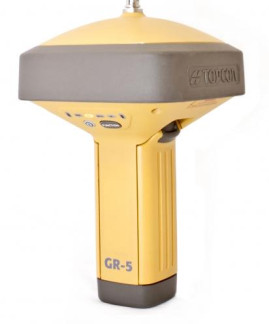

Внешний вид аппаратуры геодезической спутниковой Topcon GR-5
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой Topcon GR-5 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Конструкция аппаратуры геодезической спутниковой Topcon GR-5 обеспечивает
ограничение доступа к узлам, вмешательство в работу которых может привести к искажению результатов измерений.
| Наименование характеристик | Значение |
| Тип приёмника: | Многочастотный, многосистемный |
| Количество каналов: | 216 |
| Принимаемые сигналы: | GPS: L1, L2 C/A и P-код, L2C, L5 ГЛОНАСС: L1, L2 C/A и P-код Galileo GIOVE-A, GIOVE-B (E&E5a) SBAS (WAAS, EGNOS, MSAS): L1 код и фаза |
| Режимы измерений: | «Статика», «Кинематика в реальном времени», «Дифференциальные кодовые измерения» |
| Тип антенны: | Встроенная |
| Допускаемая СКП измерений в режиме «Статика», мм, не более: - в плане - по высоте | ±(3 + 0,5 х 10-6 х D) ±(5 + 0,5 х 10-6 х d) где D - измеряемое расстояние в мм |
| Допускаемая СКП измерений в режиме «Кинематика в реальном времени», мм, не более: - в плане - по высоте | ± (10 + 1,0 х 10-6 х D) ± (l5 + 1,0 х 10-6 х d) где D - измеряемое расстояние в мм |
| Источник электропитания (внешний): - напряжение, В | от 9 до 21 |
| Источник электропитания (2 встроенных съемных аккумулятора): - напряжение, В, не более | 7,2 |
| Диапазон рабочих температур, °С: | от - 40 до + 70 |
| Г абаритные размеры, (Д x Ш x В), мм, не более | 158 х 253 x 158 |
| Масса приёмника со встроенными аккумуляторами, кг, не более: | 1,88 |
Аппаратура геодезическая спутниковая Topcon GR-5 имеет встроенное ПО gr5_3_5; ПО TopSURV, устанавливаемое в контроллер; а также офисное ПО Topcon Tools, устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов приборов, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов. Разработчиком и правообладателем ПО является компания «Topcon Positioning Systems», США.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| gr5 3 5 | main.ldp | 3.5 | 3D0C0A1E | CRC32 |
| TopSURV | TopSURV TC.exe | 8 | 33BA4AA8 | CRC32 |
| Topcon Tools | Topcon Tools v8 (07 Dec 2010).exe | 8 | 35535BF8 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой Topcon GR-5.
| Наименование | Количество, ед. |
| Topcon GR-5 | 1 |
| Интерфейсный USB кабель | 1 |
| Интерфейсный RS-232 кабель | 1 |
| Зарядное устройство от сети 220 В | 1 |
| Компакт-диск с документацией | 1 |
Дополнительное оборудование, приведённое в таблице ниже, позволяет расширить возможности использования аппаратуры геодезической спутниковой Topcon GR-5:
| Наименование | Количество, ед. |
| Контроллер с ПО TopSURV | 1 |
| Компакт-диск с ПО Topcon Tools | 1 |
| Карта памяти формата SD | 1 |
| Антенна радиомодема внешняя | 1 |
осуществляется в соответствии с МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе «Аппаратура геодезическая спутниковая Topcon GR-5. Руководство по эксплуатации».
Нормативные технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Topcon GR-5
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24.75000 м».
3. Техническая документация компании «Topcon Positioning Systems», США.
