| Номер в госреестре | 49331-12 |
| Наименование СИ | Датчики силы |
| Обозначение типа СИ | Bm 100 (Bm 2.323.000) |
| Изготовитель | Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза |
| Год регистрации | 2012 |
| Срок свидетельства | 01.03.2027 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силы Bm 100 (Bm 2.323.000) (далее - датчики) предназначены для измерений знакопеременных сил сжатия и растяжения в диапазоне частот от 0 до 25 Гц.
Конструктивно датчик состоит из тяги, кожуха, тензорезисторов, вилки.
Тяга представляет собой упругий элемент, выполненный в виде полого цилиндра, с одной стороны которого имеется установочное резьбовое отверстие М12*1-7Н, с другой -серьга, в которую впрессован подшипник. На рабочей части упругого элемента клеятся тензо-резисторы, собранные в мостовую измерительную схему. Для настройки датчика по начальному сигналу и по уходу начального сигнала от температуры в датчике предусмотрены под-строечные резисторы. Мостовая измерительная схема защищена от механических повреждений кожухом, который приваривается к тяге. Подача напряжения питания на датчик и съем выходного сигнала осуществляется с помощью вилки РРС3-10-1-3-В
ГЕО.364.215 ТУ, приваренной к кожуху. Сварные соединения обеспечивают герметичное исполнение датчика.
Принцип действия датчиков основан на преобразовании усилия, воздействующего на чувствительный элемент датчика, в электрический сигнал. При действии силы на датчик, деформируется упругий элемент. Деформация воспринимается тензорезисторами, в результате чего меняется их электрическое сопротивление, что приводит к изменению выходного сигнала датчика. По величине выходного сигнала определяется величина измеряемой силы.
Датчики неремонтируемые.
Датчики в зависимости от диапазонов измерений и конструкции изготавливаются в 6 модификациях в соответствии с таблицей 1.
Таблица 1
| Обозначение | Диапазоны измерений, Н | Шифр датчика | Особенности конструкции |
| Bm 2.323.000 | ± 2000 | Bm 100 | ось вилки РРС3-10-1-3-В перпендикулярна плоскости серьги |
| -01 | ± 4000 | Bm 100-01 | |
| -02 | ± 8000 | Bm 100-02 | |
| -03 | ± 2000 | Bm 100-03 | ось вилки РРС3-10-1-3-В параллельна плоскости серьги |
| -04 | ± 4000 | Bm 100-04 | |
| -05 | ± 8000 | Bm 100-05 |

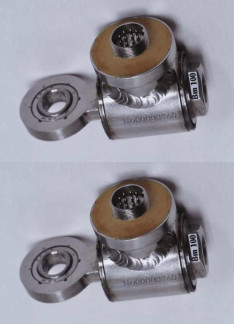

Фотография общего вида датчика приведена на рисунке 1.
Схема обозначения мест для размещения наклейки, маркировки заводского номера приведена на рисунке 2.
Схема пломбировки датчика приведена на рисунке 3.
Основные метрологические и технические характеристики датчиков приведены в таблице 2.
Крышка
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазоны измерений, Н (кгс) | ± 2000 (204) ± 4000 (408) ± 8000 (816) |
| Пределы допускаемой основной относительной погрешности измерений, % | ± 1 |
| Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной приложением силы под углом 1°, % | ± 0,6 |
| Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной воздействием перегрузки 1,5Рном, % (где Рном - максимальное значение диапазона измерений, соответствует 2000 Н (204 кгс), 4000 Н (408 кгс), 8000 Н (816 кгс)) | ± 0,5 |
| Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной воздействием вибрации, % | ± 0,2 |
| Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной воздействием многократных ударов, % | ± 0,2 |
| Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной воздействием линейных ускорений, % | ± 0,2 |
| Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной воздействием акустических шумов, % | ± 0,05 |
| Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной воздействием атмосферного давления, %: - с диапазоном измерений 2000 Н (204 кгс) - с диапазоном измерений 4000 Н (408 кгс) - с диапазоном измерений 8000 Н (816 кгс) | ± 3 ± 1,5 ± 0,8 |
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной изменением температуры на каждые 10 °С в диапазоне от минус 50 до 50 °С, % | ± 0,7 |
| Коэффициент влияния температуры на чувствительность датчиков, %/°С, не более | 0,05 |
| Входное сопротивление, Ом | от 679 до 721 |
| Выходное сопротивление, Ом | от 679 до 721 |
| Начальный выходной сигнал, мВ/В, не более: - в нормальных климатических условиях - при относительной влажности 95 % и температуре воздуха 35 °С | 0,44 0,87 |
| Выходной сигнал при приложении номинальной нагрузки без учета знака, мВ/В, не более | от 1,35 до 1,8 |
| Напряжение питания, В | от 7,2 до 10,8 от 9,6 до 12,4 |
| Ток потребления при питании 12 В, мА, не более | 30 |
| Электрическое сопротивление изоляции, МОм, не менее: - в нормальных климатических условиях - при относительной влажности воздуха 95 % и температуре воздуха 35 °С | 10 2 |
| Назначенный ресурс, ч, не менее | 100 |
| Назначенный срок службы, лет, не менее | 11 |
| Г абаритные размеры (длина х диаметр х высота), мм, не более Установочная резьба | 75 х 32 х 55 М12 х 1 - 7Н |
| Масса, кг, не более | 0,15 |
| Нормальные условия эксплуатации: 0/'~' - температура окружающего воздуха, С - относительная влажность воздуха при температуре воздуха 35 0С, % - атмосферное давление, мм рт. ст. | от 15 до 35 от 45 до 80 от 645 до 795 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, С - относительная влажность воздуха при температуре воздуха 35 0С, % - атмосферное давление, кПа | от минус 50 до 50 до 98 от 104 до 1' 10-3 |
Знак утверждения типа наносится на корпус датчика в виде наклейки и типографским способом на титульный лист эксплуатационной документации.
Комплект поставки включает:
- датчик силы Bm 100 (Bm 2.323.000) - 1 шт.,
- комплект эксплуатационной документации - 1 шт.;
- методика поверки Bm 2.323.000 МП - 1 шт.
осуществляется по документу «Инструкция. Датчики силы Bm 100. Методика поверки. Bm 2.323.000 МП», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 05.05.2011 года.
Средства поверки:
динамометр ДО-2-5 (Рег. № 1834-63), диапазон воспроизводимых сил от 1 до 50 кН, пределы допускаемой погрешности воспроизведения силы ± 0,2 %.
Датчик силы Bm 100. Техническое описание и инструкция по эксплуатации. Bm 2.323.000 ТО.
Нормативные и технические документы, устанавливающие требования к датчикам силы Bm 100 (Bm 2.323.000)
ГОСТ Р 8.663-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы.
Bm 2.323.000 ТУ Датчик силы Bm 100. Технические условия.
Вт 2.323.000 ФО Датчик силы Bm 100. Формуляр.
Осуществление деятельности в области обороны и безопасности государства, в том числе на объектах ракетно-космической техники.
