Номер в госреестре | 49333-12 |
Наименование СИ | Калибраторы-измерители напряжения и силы тока |
Обозначение типа СИ | 2611A, 2612A, 2635A, 2636A |
Изготовитель | Компания "Keithley Instruments, Inc.", США |
Год регистрации | 2012 |
Срок свидетельства | 23.03.2017 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Калибраторы-измерители напряжения и силы тока 2611A, 2612A, 2635A, 2636A предназначены для воспроизведения и измерения напряжения и силы постоянного тока.
Принцип действия калибраторов-измерителей напряжения и силы тока 2611A, 2612A, 2635A, 2636A основан на цифро-аналоговом преобразовании заданного в цифровом коде значения напряжения или силы тока в выходную аналоговую величину и аналого-цифровом преобразовании входного напряжения или силы тока в цифровой код. Используются прецизионные быстродействующие цифро-аналоговые и аналого-цифровые преобразователи, высокостабильные устройства умощнения выхода, высокостабильные резистивные элементы во входных цепях деления напряжения и потенциометрического измерения силы тока. Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы RS-232, IEEE-488, Ethernet. На встроенный микроконтроллер установлено фирменное программное обеспечение. Параметры установленных режимов работы, значения воспроизводимых и измеряемых величин отображаются на монохромном жидкокристаллическом дисплее.
Модели 2611A, 2635A - одноканальные, модели 2612A, 2636A - двухканальные.
Конструктивно калибраторы-измерители напряжения и силы тока 2611A, 2612A, 2635A, 2636A выполнены в виде моноблока в настольном исполнении. Пломбирование от несанкционированного доступа производится нанесением на заводе-изготовителе или в авторизованном сервисном центре специальной краски под винт на задней панели. Знак поверки в виде наклейки размещается в середине боковой панели.

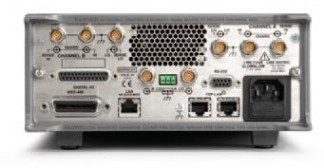

Общий вид моделей 2611A, 2612A, 2635A, 2636A показан на фотографии 1, задняя панель модели 2612A - на фотографии 2, модели 2636A - на фотографии 3.
По техническим требованиям калибраторы-измерители напряжения и силы тока 2611A, 2612A, 2635A, 2636A соответствуют ГОСТ 22261-94, по требованиям к климатическим и механическим воздействиям - группе 3 ГОСТ 22261-94 с диапазоном рабочих температур от 0 до + 50 оС.
Программное обеспечение, установленное на встроенный микроконтроллер, по структуре является целостным. Оно предназначено для управления режимами работы, задания диапазонов воспроизведения и измерения, выполнения математических функций обработки измерительной информации, усреднений с различными режимами выборки, и выполнения прочих сервисных функций. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера, вход в калибровочный режим защищен от неавторизованного доступа паролем. Идентификационные данные и сведения о защите программного обеспечения представлены в таблице ниже.
идентификационное наименование программного обеспечения | 2600A Series Firmware |
номер версии программного обеспечения | 2.1.6 и выше |
класс риска (уровень защиты) | класс риска C по WELMEC 7.2 для категории P уровень защиты C по МИ 3286-2010 |
количество каналов | |
2611 А, 2635А | 1 |
2612А, 263 6А | 2 |
пределы воспроизведения и измерения напряжения | от 0,2 до 200 В 1 |
пределы воспроизведения и измерения силы тока | |
2611 А, 2612А | от 100 нА до 1 А \ 1,5 А; 10 А2 |
2635А, 2636А | |
воспроизведение | от 1 нА до 1 А 1; 1,5 А, 10 А 2 от 100 пА до 1 А 1; 1,5 А, 10 А 2 |
измерение | |
максимальная выходная мощность в канале | 30,3 Вт 3 |
пределы допускаемой основной погрешности воспроизведения напряжения U при температуре 23 ± 5 °С | |
на пределе 200 мВ | : (2-КГ1 1 • 375 мкВ) |
на пределе 2 В | ± (2^10-4 U + 600 мкВ) |
на пределе 20 В | ± (2^10-4 U + 5 мВ) |
на пределе 200 В | ± (2-10'4 U + 50 мВ) |
Примечание 1. С шагом, кратным 10.
Примечание 2. В циклическом режиме при длительности < 1,8 мс и скважности < 1 %. Примечание 3. При температуре не более 30 °C.
пределы допускаемой основной погрешности измерения напряжения U при температуре 23 ± 5 °С | |
на пределе 200 мВ | ± (1,5-10-4 U + 225 мкВ) |
на пределе 2 В | ± (2-10-4 U + 350 мкВ) |
на пределе 20 В | ± (1,5-10‘4 U + 5 мВ) |
на пределе 200 В | ± (1,5-10-4 U + 50 мВ) |
пределы допускаемой основной погрешности воспроизве | |
дения силы тока I при температуре 23 ± 5 °С | |
2635А, 2636А | |
на пределе 1 нА | ± (1>10-3 I + 2 пА) |
на пределе 10 нА | ± (1,5-10-3 I + 5 пА) |
на пределе 100 нА | ± (б-10-4 I + 50 пА) |
на пределе 1 мкА | + (3-10'4 1 + 700 пА) |
2611 А, 2612А | |
на пределе 100 нА | ± (6-10'4 I + 100 пА) |
на пределе 1 мкА | ±(3-10'4 1 + 800 пА) |
2611 А, 2612А, 2635А, 2636А | |
на пределе 10 мкА | ± (3 • 10'4 I + 5 нА) |
на пределе 100 мкА | ± (з • 10-4 I + 60 нА) |
на пределе 1 мА | ± (з• 10'4 I + 300 нА) |
на пределе 10 мА | ± (3 • 10-4 I + 6 мкА) |
на пределе 100 мА | ± (3• 10'4 I + 30 мкА) |
на пределе 1 А | ± (540-4 I + 1,8 мА) |
на пределе 1,5 А | ± (6-10'4 I + 4 мА) |
на пределе 10 А | ± (540-3 I + 40 мА) 2,4 |
пределы допускаемой основной погрешности измерения | |
силы тока I при температуре 23 ± 5 °С | |
2635А, 2636А | |
на пределе 100 пА | ± (1>10-3 I + 120 фА) |
на пределе 1 нА | ± (1,5-10-3 I + 240 Фа) |
на пределе 10 нА | ± (1>10-3 I + 3 пА) |
на пределе 100 нА | ± (6-10-4 I + 40 пА) |
на пределе 1 мкА | + (2,5-10'4 1 + 400 пА) |
2611 А, 2612А | |
на пределе 100 нА | ± (6-10-4 I + 100 пА) |
на пределе 1 мкА | + (2,5-10'4 1+ 500 пА) |
2611 А, 2612А, 2635А, 2636А | |
на пределе 10 мкА | ± (2>10-4 I + 1,5 нА) |
на пределе 100 мкА | ± (240-4 I + 25 нА) |
на пределе 1 мА | ± (2-10'4 I + 200 нА) |
на пределе 10 мА | ± (240-4 I + 2,5 мкА) |
на пределе 100 мА | ± (2-10'4 I + 20 мкА) |
на пределе 1 А | ± (3 • 10-4 I + 1,5 мА) |
на пределе 1,5 А | ± (5-10'4 I + 3,5 мА) |
на пределе 10 А | ± (440-3 I + 25 мА) 2,4 |
пределы допускаемой дополнительной погрешности в ин | |
тервалах температур от 0 до 18 °С и от 28 до 50 °С | + 0,15 %/°С |
габаритные размеры | |
ширина | 213 мм |
высота | 89 мм |
глубина | 460 мм |
масса, не более | |
2611 А, 2635А | 4,75 кг |
2612А, 263 6А | 5,50 кг |
потребляемая мощность от сети 220 В; 50 Гц, не более | 240 В-А |
рабочие условия применения | |
температура окружающей среды | от 0 до 50 °С |
относительная влажность воздуха при температуре до 35 °С | до 70 % |
предельная высота над уровнем моря | 2000 м |
температура хранения и транспортирования | от - 25 до + 65 °С |
электромагнитная совместимость | по ГОСТ Р 51522-99 |
безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится на заднюю панель корпуса в средней нижней части в виде наклейки и на титульный лист краткого руководства пользователя 2600AS-901-01R.
наименование и обозначение | количество |
Калибратор-измеритель напряжения и силы тока 26xxA | 1 шт. по заказу |
Кабель сетевой | 1 шт. |
Кабель интерфейсный Ethernet RG-45 | 2 шт. |
Компакт-диск CD с документацией и программным обеспечением | 1 шт. |
Переходная колодка 2600-KIT | 1 шт. для 2611A 2 шт. для 2612A |
Соединитель 2600-IAC | 1 шт. |
Мини-разъем CS-1423-3 | 1 шт. |
Триаксиальный измерительный кабель 2600-ALG-2 | 1 шт. для 2635A 2 шт. для 2636A |
Series 2600A System SourceMeter Quick Start Guide. 2600AS-903-01 (краткое руководство по калибраторам-измерителям серии 2600А, на англ. языке) | 1 шт. |
Калибраторы-измерители напряжения и силы тока серии 2600A. Краткое руководство пользователя. 2600AS-901-01R (на компакт-диске) | 1 шт. |
Калибраторы-измерители напряжения и силы тока 2611A, 2612A, 2635A, 2636A. Методика поверки. Ю-2636А-2012 | 1 шт. |
осуществляется по документу К1-2636А-2012 «Калибраторы-измерители напряжения и силы тока 2611A, 2612A, 2635A, 2636A. Методика поверки», утвержденному руководителем ГЦИ СИ «РОСИСПЫТАНИЯ» 20.02.2012 г.
наименование и требования к метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
измеритель постоянного напряжения относительная погрешность измерения постоянного напряжения для всех моделей: 15 мВ не более ± 0,05 % 200 мВ не более ± 0,02 % 2; 20; 200 В не более ± 0,005 % для моделей 2635A, 2636A: 100 мВ не более ± 0,02 % 1; 10; 100 В не более ± 0,005 % | мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения 15 мВ не более ± 0,0031 % 200 мВ не более ± 0,0012 % 2 В не более ± 0,001 % 20; 200 В не более ± 0,0014 % 100 мВ не более ± 0,0014 % 1; 10 В не более ± 0,001 % 100 В не более ± 0,0012 % |
измеритель силы постоянного тока относительная погрешность измерения силы постоянного тока 100 нА не более ± 0,05 % 1 мкА не более ± 0,02 % 10; 100 мкА; 1; 10; 100 мА не более ± 0,01 % 1 А не более ± 0,05 % | мультиметр Agilent 3458A относительная погрешность измерения силы постоянного тока 100 нА не более ± 0,044 % 1 мкА не более ± 0,0065 % 10; 100 мкА; 1; 10 мА не более ± 0,0035 % 100 мА не более ± 0,0045 % 1 А не более ± 0,012 % |
мера сопротивления 0,01 Ом относительная погрешность сопротивления не более ± 0,02 %; максимальная сила тока 2 А | катушка сопротивления Р310 0,01 Ом класс точности 0,01 или 0,02; максимальная сила тока 10 А |
для моделей 2635A, 2636A: мера сопротивления 1 ГОм относительная погрешность сопротивления не более ± 0,05 %; максимальное напряжение до 200 В | мера электрического сопротивления Р4030-М1 номинальное значение 1 ГОм; класс точности 0,005; максимальное напряжение до 1000 В |
Методы измерений изложены в руководстве пользователя 2600AS-901-01R.
Нормативные документы, устанавливающие требования к калибраторам-измерителям напряжения и силы тока 2611A, 2612A, 2635A, 2636A
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная пове-1р6очная схема для средств измерений силы постоянного электрического тока в диапазоне 110- ^ 30 А.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Выполнение работ и оказание услуг по обеспечению единства измерений.
