| Номер в госреестре | 49334-12 |
| Наименование СИ | Калибраторы-измерители напряжения и силы тока |
| Обозначение типа СИ | 2651A |
| Изготовитель | Компания "Keithley Instruments, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 17.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы-измерители напряжения и силы тока 2651A предназначены для воспроизведения и измерения напряжения и силы постоянного тока.
Принцип действия калибраторов-измерителей напряжения и силы тока 2651A основан на цифро-аналоговом преобразовании заданного в цифровом коде значения напряжения или силы тока в выходную аналоговую величину и аналого-цифровом преобразовании входного напряжения или силы тока в цифровой код. Используются прецизионные быстродействующие цифро-аналоговые и аналого-цифровые преобразователи, высокостабильные устройства умощнения выхода, высокостабильные резистивные элементы во входных цепях деления напряжения и потенциометрического измерения силы тока. Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы RS-232, IEEE-488, Ethernet. На встроенный микроконтроллер установлено фирменное программное обеспечение. Параметры установленных режимов работы, значения воспроизводимых и измеряемых величин отображаются на монохромном жидкокристаллическом дисплее.
Калибраторы-измерители напряжения и силы тока 2651A выполнены в виде моноблока в настольном исполнении.
Пломбирование от несанкционированного доступа производится нанесением на заводе-изготовителе или в авторизованном сервисном центре специальной краски под винт на задней панели. Знак поверки в виде наклейки размещается в середине боковой панели.

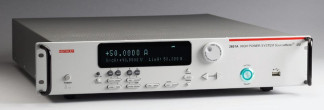

Общий вид показан на фотографии 1, задняя панель - на фотографии 2.
По техническим требованиям калибраторы-измерители напряжения и силы тока 2651A соответствуют ГОСТ 22261-94, по требованиям к климатическим и механическим воздействиям - группе 3 ГОСТ 22261-94 с диапазоном рабочих температур от 0 до + 50 оС.
место пломбирования
••••Ф99*«ФФФФФФФ*ФФФФФФФФФФ**Ф«ФФФФФФФФФФФФ
•••••••••••••••••••••••••••••••••••••••••а
•ФФФФФФФФФФФФФФФФФФФФФФФФФФФФФФФ»Ф«ФФФ*«ФФФ фффффффффффффффффффффффффффффффф««*ф***ф*ф •Ф«ФФФФФФФФФФФФФФФФФФФФФФФФФФФФФФФ
..........* оитл #
Программное обеспечение, установленное на встроенный микроконтроллер, по структуре является целостным и служит для управления режимами работы, задания диапазонов воспроизведения и измерения, выполнения математических функций обработки измерительной информации, усреднений с различными режимами выборки, и прочие сервисные функции. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера, вход в калибровочный режим защищен от неавторизованного доступа паролем. Идентификационные данные и сведения о защите программного обеспечения представлены в таблице ниже.
| идентификационное наименование программного обеспечения | 2651A Firmware |
| номер версии программного обеспечения | 1.0.0 и выше |
| класс риска (уровень защиты) | класс риска C по WELMEC 7.2 для категории P уровень защиты C по МИ 3286-2010 |
| пределы воспроизведения и измерения напряжения | от 0,1 до 10 В 1; 20; 40 В |
| пределы воспроизведения и измерения силы тока | от 100 нА до 1 А 1; 5; 10; 20; 50 А |
| максимальная выходная мощность в канале | 202 Вт |
| пределы допускаемой основной погрешности воспроизведения напряжения U при температуре 23±5 °С | |
| на пределах 100 мВ; 1 В на пределах 10; 20 В на пределе 40 В | ± (2-КГ1 U + 500 мкВ) ± (2^10-4 U + 5 мВ) ± (2^10-4 U + 12 мВ) |
| пределы допускаемой основной погрешности измерения напряжения U при температуре 23 ± 5 °С | |
| на пределах 100 мВ; 1 В на пределе 10 В на пределе 20 В на пределе 40 В | : (1.5-КГ1 1 • 300 мкВ) ± (1,5• 10‘4 U + 3 мВ) ± (1,5• 10-4 U + 5 мВ) ± (1,5• 10-4 U + 8 мВ) |
| пределы допускаемой основной погрешности воспроизведения силы тока I при температуре 23 ± 5 °С | |
| на пределе 100 нА на пределе 1 мкА | : (1-КГ I • 500 пА) ± (1-10-3 I + 2 нА) |
Примечание 1. С шагом, кратным 10.
| на пределе 10 мкА | ± (1-10-3 I + 10 нА) |
| на пределе 100 мкА | ± (3 • 10'4 I + 60 нА) |
| на пределе 1 мА | ± (3• 10-4 I + 300 нА) |
| на пределе 10 мА | ± (3 • 10-4 I + 8 мкА) |
| на пределе 100 мА | ± (з-10'4 I + 30 мкА) |
| на пределах 1 и 5 А | ± (8-10-4 I + 3,5 мА) |
| на пределе 10 А | ± (1,5-10‘3 I + 6 мА) |
| на пределе 20 А | ± (1,5-10-3 I + 8 мА) |
| на пределе 50 А | ± (1,5-10-3 I + 50 мА) 2 |
| пределы допускаемой основной погрешности измерения | |
| силы тока I при температуре 23 ± 5 °С | |
| на пределе 100 нА | : (8-КГ1 I • 500 пА) |
| на пределе 1 мкА | ± (8-10'4 I + 2 нА) |
| на пределе 10 мкА | ± (8-10-4 I + 8 нА) |
| на пределе 100 мкА | ± (2-10'4 I + 25 нА) |
| на пределе 1 мА | ± (2-10-4 I + 200 нА) |
| на пределе 10 мА | ± (2-10'4 I + 2,5 мкА) |
| на пределе 100 мА | ± (2-10-4 I + 20 мкА) |
| на пределах 1 и 5 А | ± (5-10-4 I + 3 мА) |
| на пределе 10 А | ± (1,2-10-3 I + 6 мА) |
| на пределе 20 А | ± (8-10'4 I + 8 мА) |
| на пределе 50 А | ± (5-10-4 I + 50 мА) 2 |
| пределы допускаемой дополнительной погрешности в | |
| интервалах температур от 0 до 18 °С и от 28 до 50 °С | |
| воспроизведение и измерение напряжения | ± 0,15 % / °С |
| воспроизведение и измерение силы тока | |
| на пределах 100 мкА и выше | ± 0,15 % / °С |
| на пределах от 100 нА до 10 мкА | ± 0,35 % / °C |
| габаритные размеры | |
| ширина | 435 мм |
| высота | 89 мм |
| глубина | 549 мм |
| масса, не более | 9,98 кг |
| потребляемая мощность от сети 220 В; 50 Гц, не более | 550 ВА |
| рабочие условия применения | |
| температура окружающей среды | от 0 до 50 °С |
| относительная влажность воздуха при темпера | |
| туре до 35 °С | до 70 % |
| предельная высота над уровнем моря | 2000 м |
| температура хранения и транспортирования | от - 25 до + 65 °С |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Примечание 2. Типовое справочное значение.
Знак утверждения типа наносится в левой стороне задней панели корпуса в виде наклейки и на титульный лист краткого руководства пользователя 2651A-900-01R.
| наименование и обозначение | количество |
| Калибратор-измеритель напряжения и силы тока 2651A | 1 шт. |
| Кабель сетевой | 1 шт. |
| Кабель интерфейсный Ethernet RG-45 CA-180-3A | 2 шт. |
| Переходная колодка 8-pin 2600-KIT | 1 шт. |
| наименование и обозначение | количество |
| Комплект переходных соединителей CS-1592-2, CS1626-2 | 1 шт. |
| Низкоимпедансный кабель 2651A-KIT-1A | 1 шт. |
| Компакт-диск CD с документацией и программным обеспечением | 1 шт. |
| Калибраторы-измерители напряжения и силы тока 2651A. Краткое руководство пользователя. 2651A-900-01R | 1 шт. для 2651A |
| Калибраторы-измерители напряжения и силы тока 2651A. Методика поверки. KI-2651А-2012 | 1 шт. |
осуществляется по документу KI-2651A-2012 «Калибраторы-измерители напряжения и силы тока 2651A. Методика поверки», утвержденному руководителем ГЦИ СИ «Росиспытания» 10.02.2012 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| вольтметр постоянного напряжения относительная погрешность измерения постоянного напряжения 10; 20; 50 мВ не более ± 0,03 % 100 мВ не более ± 0,07 % 1; 10 В не более ± 0,01 % 20; 40 В не более ± 0,007 % | мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения 10 мВ не более ± 0,0041 % 20 мВ не более ± 0,0026 % 50 мВ не более ± 0,0017 % 100 мВ не более ± 0,0014 % 1; 10 В не более ± 0,001 % 20; 40 В не более ± 0,0014 % |
| измеритель силы постоянного тока относительная погрешность измерения силы постоянного тока 100 нА не более ± 0,15 % 1 мкА не более ± 0,07 % 10 мкА не более ± 0,04 % 100 мкА; 1; 10; 100 мА не более ± 0,01 % 1 А не более ± 0,07 % | мультиметр Agilent 3458A относительная погрешность измерения силы постоянного тока 100 нА не более ± 0,044 % 1 мкА не более ± 0,0065 % 10; 100 мкА; 1; 10 мА не более ± 0,0035 % 100 мА не более ± 0,0045 % 1 А не более ± 0,0125 % |
| мера сопротивления 0,01 Ом относительная погрешность сопротивления не более ± 0,02 %; максимальная сила тока 5 А | катушка сопротивления Р310 0,01 Ом класс точности 0,01 или 0,02; максимальная сила тока 10 А |
| мера сопротивления 0,001 Ом относительная погрешность сопротивления не более ± 0,02 %; максимальная сила тока 20 А | катушка сопротивления Р310 0,001 Ом класс точности 0,01 или 0,02; максимальная сила тока 32 А |
Методы измерений изложены в руководстве пользователя 2651A-900-01R.
Нормативные документы, устанавливающие требования к калибраторам-измерителям напряжения и силы тока 2651A
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 ^ 30 А.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Выполнение работ и оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 21 |
| Поверителей | 3 |
| Актуальность данных | 24.11.2024 |
