| Номер в госреестре | 49337-12 |
| Наименование СИ | Пикоамперметры |
| Обозначение типа СИ | 6487 |
| Изготовитель | Компания "Keithley Instruments, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 09.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Пикоамперметры 6487 предназначены для измерения силы малых токов и больших сопротивлений.
Принцип действия пикоамперметров 6487 основан на масштабном преобразовании измеряемого тока в напряжение, которое осуществляется инструментальным усилителем с высокоомным резистором в цепи обратной связи, и аналого-цифровом преобразовании напряжения в цифровой код. Для измерения больших сопротивлений используется внутренний источник напряжения, которое подается на тестируемый объект, и производится вычисление отношения напряжения к силе измеряемого входного тока. Результат измерения отображается на монохромном жидкокристаллическом дисплее. Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы RS-232, IEEE-488. На встроенный микроконтроллер установлено фирменное программное обеспечение.
Пикоамперметры 6487 выполнены в виде моноблока в настольном исполнении.
Пломбирование от несанкционированного доступа производится нанесением на заводе-изготовителе или в авторизованном сервисном центре специальной краски под винт на задней панели. Знак поверки в виде наклейки размещается в середине боковой панели.

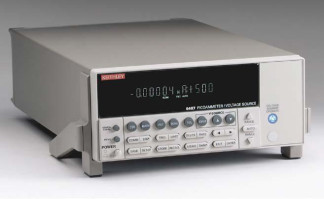

Общий вид пикоамперметров 6487 показан на фотографии 1, задняя панель - на фотографии 2.
По техническим требованиям пикоамперметры 6487 соответствуют ГОСТ 22261-94, по требованиям к климатическим и механическим воздействиям - группе 3 ГОСТ 22261-94 с диапазоном рабочих температур от 0 до + 50 оС.
Программное обеспечение, установленное на встроенный микроконтроллер, по структуре является целостным, выполняет функции управления режимами воспроизведения силы тока, и сервисные функции. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера, вход в калибровочный режим защищен от неавторизованного доступа паролем. Идентификационные данные и сведения о защите программного обеспечения представлены в таблице ниже.
| идентификационное наименование программного обеспечения | 6487 Firmware |
| номер версии программного обеспечения | B02 и выше |
| класс риска (уровень защиты) | класс риска C по WELMEC 7.2 для категории P уровень защиты C по МИ 3286-2010 |
| пределы измерения силы тока | от 2 нА до 20 мА 1 |
| падение напряжения (voltage burden) на входе, не более | |
| на пределах от 2 нА до 2 мА | 200 мкВ |
| на пределе 20 мА | 1 мВ |
| входная емкость, не более | |
| на пределах от 2 нА до 2 мкА | 10 нФ |
| на пределах от 20 мкА до 20 мА | 1 мкФ |
| максимальное входное напряжение | 505 В |
| пределы допускаемой основной погрешности измерения силы то | |
| ка I при температуре 23 ± 5 °С | |
| на пределе 2 нА | : (3-КГ I • 400 фА) |
| на пределе 20 нА | ± (2-10-3 I + 1 пА) |
| на пределе 200 нА | ± (1,5-10-3 I + 10 пА) |
| на пределе 2 мкА | ± (1,5-10-3 I + 100 пА) |
| на пределе 20 мкА | ± (Ы0-3 I + 1 нА) |
| на пределе 200 мкА | ± (1-10"3 I + 10 нА) |
| на пределе 2 мА | ± (1-10-3 I + 100 нА) |
| на пределе 20 мА | ± (1-10-3 I + 1 мкА) |
| пределы допускаемой дополнительной погрешности измерения | |
| силы тока в интервалах температур от 0 до 18 °C и от 28 до 50 °C | ± 0,1 % / °C |
| пределы установки выходного напряжения | ± 10,1; ± 50,5; ± 505 В |
| выходное сопротивление источника напряжения, не более | 2,5 Ом |
| пределы допускаемой погрешности установки выходного напря | |
| жения и | |
| на пределе ± 10,1 В | : (1-1 O ' 1 • 1 мВ) |
| на пределе ± 50,5 В | ± (1-10-3 U + 4 мВ) |
| на пределе ± 505 В | ± (1,5-10-3 U + 40 мВ) |
| пределы допускаемой дополнительной погрешности в интервалах | |
| температур от 0 до 18 °С и от 28 до 50 °С | |
| на пределе ± 10,1 В | : (5-10'5 1 • 20 мкВ)/°С |
| на пределе ± 50,5 В | ± (540-5 U + 200 мкВ) / °C |
| на пределе ± 505 В | ± (8-10-5 U + 2 мВ) / °C |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| габаритные размеры | |
| ширина | 214 мм |
| высота | 90 мм |
| глубина | 369 мм |
| масса, не более | 4,7 кг |
| потребляемая мощность от сети 220 В / 50 Гц, не более | 50 ВА |
| рабочие условия применения | |
| температура окружающей среды относительная влажность воздуха при температуре до 35 °С предельная высота над уровнем моря | от 0 до 50 °С до 70 % 2000 м |
| температура хранения и транспортирования | от - 10 до + 65 °С |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится на заднюю панель корпуса в средней нижней части в виде наклейки и на титульный лист краткого руководства пользователя 6487-900-01R.
| наименование и обозначение | количество |
| Пикоамперметр 6487 | 1 шт. |
| Кабель сетевой | 1 шт. |
| Кабель измерительный триаксиальный 7078-TRX-3 | 1 шт. |
| Короткозамыкатель экранированный CAP-31 | 1 шт. |
| Комплект кабелей высоковольтных 8607 | 1 шт. |
| Короткозамыкатель блокировки “Interlock” CS-459 | 1 шт. |
| Кабель заземления CA-186-1B | 1 шт. |
| Принадлежности | по заказу |
| User Manual. 6487-900-01 (брошюра) | 1 шт. |
| Компакт-диск с документацией | 1 шт. |
| Пикоамперметры 6487. Краткое руководство пользователя. 6487-900-01R (на компакт-диске) | 1 шт. |
| Пикоамперметры 6487. Методика поверки. KI-6487-2012 | 1 шт. |
осуществляется по документу KI-6487-2012 «Пикоамперметры 6487. Методика поверки», утвержденному руководителем ГЦИ СИ «РОСИСПЫТАНИЯ» 20.02.2012 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| калибратор постоянного напряжения относительная погрешность установки напряжения 200 мВ не более ± 0,08 % 2 В не более ± 0,05 % 20; 200 В не более ± 0,03 % | калибратор многофункциональный Fluke 5720A относительная погрешность установки напряжения 200 мВ не более ± 0,001 % 2; 20; 200 В не более ± 0,00055 % |
| калибратор постоянного тока | калибратор многофункциональный |
| относительная погрешность установки силы тока 20; 200 мкА; 2; 20 мА не более ± 0,035 % | Fluke 5720A относительная погрешность установки силы тока 20 мкА не более ± 0,03 % 200 мкА не более ± 0,007 % 2; 20 мА не более ± 0,004 % |
| измеритель постоянного напряжения относительная погрешность измерения постоянного напряжения 10; 50; 500 В не более ± 0,025 % | мультиметр цифровой Keithley 2000 относительная погрешность измерения постоянного напряжения 10; 50; 500 В не более ± 0,006 % |
| мера электрического сопротивления номинальное значение 100 МОм относительная погрешность сопротивления не более ± 0,01 % | мера электрического сопротивления Р4033 номинальное значение 100 МОм класс точности 0,005 |
Методы измерений изложены в руководстве пользователя 6487-900-01R.
Нормативные документы, устанавливающие требования к пикоамперметрам 6487
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 ^ 30 А.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Выполнение работ и оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 108 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
