Стенды измерительные тормозные роликовые RB 200, 49347-12

Назначение

Стенды измерительные тормозные роликовые RB 200 предназначены для измерений следующих параметров:

-    тормозной силы;

-    усилий, прикладываемых к органам управления тормозными системами;

-    скорости движения.

Стенды измерительные тормозные роликовые RB 200 могут применяться при проведении статических и динамических испытаний тормозных систем автотранспортных средств на соответствие заданным техническим требованиям после сборки на автомобильных заводах или при испытаниях автомобилей в научно-исследовательских и диагностических центрах.

Описание

При измерениях в основу работы стендов измерительных тормозных роликовых RB 200 положен принцип обратимости движения. Испытуемый автомобиль устанавливается неподвижно, а «дорога» движется с заданной скоростью. Роль дороги выполняют четыре пары опорных роликов, на которые устанавливаются колеса обеих осей автомобиля. Каждая пара опорных роликов приводится во вращение от асинхронного двигателя и имитирует движение автотранспортного средства с заданной оператором скоростью.

Основными компонентами измерительной схемы стендов измерительных тормозных роликовых RB 200 являются четыре асинхронных двигателя переменного трехфазного тока с векторным регулированием. В процессе регулирования происходит непрерывный процесс измерения количества электрической энергии отбираемой от питающей сети или возвращаемой в эту сеть. При помощи преобразователя частоты двигатели в индивидуальном порядке, автоматически переключаются на моторный («приводной») или генераторный («тормозящий») режим. При этом промежуточный контур постоянного тока обеспечивает обмен энергией между «приводными» и «тормозящими» режимами работы двигателей стенда.

В зависимости от скорости автотранспортного средства (точнее скорости, измеряемой на его колесах), в стенде реализованы два принципа проведения испытаний - статический и динамический. При этом стенд позволяет проводить измерения различных компонентов автотранспортного средства на постоянных и переменных скоростях.

При статических испытаниях (имитация низких скоростей движения автотранспортного средства) проводятся измерения параметров тормозной и антиблокировочной систем автотранспортного средства.

В динамическом режиме работы опорные ролики стенда могут приводиться в движение через колеса от двигателя автотранспортного средства. В этом режиме происходит измерение скорости движения автотранспортного средства.

Тормозные силы, усилия, прикладываемые к органам управления тормозными системами и скорость движения автотранспортного средства, измеряются в процессе испытаний с заданной точностью и передаются для обработки в систему управления стендом.

Конструктивно стенды измерительные тормозные роликовые RB 200 выполнены из следующих основных агрегатов и узлов:

-    несущая рама со стальным основанием;

-    система роликов с электродвигателями (передний мост);

-    система ходовых роликов с электродвигателями (задний мост);

-    вспомогательные электромеханические устройства обеспечения курсовой и боковой устойчивости автомобиля;

Лист № 2 Всего листов 4

-    вспомогательные электромеханические устройства, обеспечивающие въезд-выезд автомобиля;

-    устройство экологической защиты;

-    системы и устройства управления стендом.

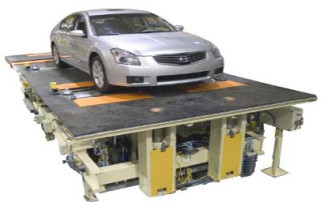

Общий вид стендов измерительных тормозных роликовых RB 200 Программное обеспечение

разработано специально для стендов измерительных тормозных роликовых RB 200 и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

Операционная программная система - Windows XP .

Встроенная в программное обеспечение процедура калибровки измерительной системы и дополнительно приобретаемое калибровочное приспособление позволяют оперативно сохранять и обновлять информацию об основных параметрах измерительной системы стендов измерительных тормозных роликовых RB 200.

Программное обеспечение зарегистрировано как интеллектуальная собственность фирмы “BEP Europe nv” и защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на приборную стойку стендов измерительных тормозных роликовых RB 200 методом наклеивания и на титульный лист руководства по эксплуатации м

етодом печати.

Комплектность

-    стенд измерительный тормозной роликовый RB 200 в комплекте

-    1 шт.;

-    1 шт.;

-    1 компл.;

-    1 экз.;

-    1 экз.;

-    1 компл.

-    устройство для измерений усилий, прикладываемых к органам управления тормозными системами

-    комплект принадлежностей и приспособлений

-    руководство по эксплуатации

-    методика поверки

-    набор калибровочных приспособлений Поверка

осуществляется по документу МП РТ 1597-2011 «Стенды измерительные тормозные роликовые RB 200. Методика поверки», утверждённому ГЦИ СИ ФГУ «Ростест - Москва» в январе 2012 г.

Перечень основных средств поверки (эталонов):

-    датчик тензорезисторный крутящего момента силы, тип T10F-015R, ±1 кН м, пг. ±0,1%, ГОСТ 8.541-86;

-    датчик силоизмерительный тензорезисторный тип С2А (0-100 кгс), пг. ±0,1 %, ГОСТ

Р8.663-09;    -1

-    тахометр электронный, тип АТТ 6000, (5-99999) мин-1, ±0,1%+1, ГОСТ 21339-75;

-    рулетка измерительная металлическая (0-5000) мм, кл 3, ГОСТ 7502-89.

Сведения о методах измерений

Методика выполнения измерений с помощью стендов измерительных тормозных роликовых RB 200 приведена в разделе «Режимы эксплуатации и применения» документа «Стенды измерительные тормозные роликовые RB 200. Руководство по эксплуатации».

Лист № 4 Всего листов 4

Нормативные документы, устанавливающие требования к стендам измерительным тормозным роликовым RB 200

1.    «Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства РФ от 10 сентября 2009 г. № 720;

2.    ГОСТ Р 41.13-99 «Единообразные предписания, касающиеся официального утверждения транспортных средств категорий m, n и о в отношении торможения»;

3.    ГОСТ Р 41.13-Н «Единообразные предписания, касающиеся официального утверждения легковых автомобилей в отношении торможения»;

4.    ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки»

Рекомендации к применению

+Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, осуществление мероприятий государственного контроля (надзора).
