Теплосчетчики СПТ-К61, 49358-12

Назначение

Теплосчетчики СПТ-К61 предназначены для измерений и регистрации параметров теплоносителя (расхода, температуры, давления) и тепловой энергии (количества теплоты) в водяных и паровых системах теплоснабжения.

Описание

Принцип действия теплосчетчиков основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением, на основании известных зависимостей, количества тепловой энергии.

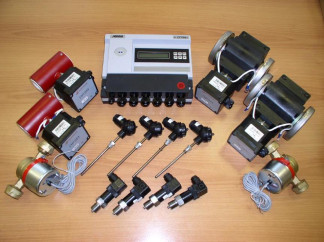

Теплосчетчики являются комбинированными средствами измерений, состоящими из функциональных блоков (составных частей) - средств измерений (СИ) утвержденного типа: тепловычислителя СПТ961 (рег. № 35477-07), расходомеров (преобразователей расхода, счетчиков), термопреобразователей сопротивления и их комплектов, преобразователей давления, типы которых приведены в таблице 1.

Таблица 1

В составе теплосчетчиков любой модели могут применяться различные типы преобразователей, указанные в таблице 1.

Основные функциональные возможности теплосчетчиков:

-    ведение календаря, времени суток и учет времени работы;

-    представление на табло текущих значений измеряемых величин;

-    регистрация в энергонезависимых архивах и представление на табло часовых, суточных, месячных и итоговых значений измеряемых величин и времени работы;

-    регистрация в энергонезависимых архивах и представление на табло сообщений об изменениях настроечных параметров в процессе эксплуатации;

-    диагностика неисправностей составных частей теплосчетчика, допустимых диапазонов измерений, отсутствия напряжения питания и выбор режима работы теплосчетчика при наличии диагностируемых ситуаций;

-    представление измерительной и диагностической информации непосредственно или по линиям связи (коммутируемым или некоммутируемым) на внешние устройства (принтер, накопитель, компьютер, модем) посредством интерфейсов RS232C, RS485 и/или IEC1107.

Параметры электропитания, масса и габаритные размеры составных частей теплосчетчиков соответствуют требованиями их эксплуатационной документации.

Теплосчетчики соответствуют требованиям ГОСТ Р 51649-2000, а также ГОСТ Р ЕН 1434-1-2006 в части требований к метрологическим характеристикам.

Степень защиты составных частей теплосчетчиков от проникновения пыли и влаги не ниже IP54 по ГОСТ 14254-96.

Программное обеспечение

Вычислители теплосчетчиков имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показана на рисунке 2.

Основные функции частей программного обеспечения:

1)    Модуль обработки входных сигналов предназначен для управления работой аналогово-цифрового преобразователя входных аналоговых сигналов, подсчета количества импульсов и фильтрации входных импульсных сигналов, мониторинга цепей входного дискретного сигнала;

2)    Модуль вычислений предназначен для вычислений значений параметров в соответствии с функциями преобразования и вычислительными формулами;

3)    Модуль архивирования предназначен для создания архивных записей, обработки запросов архивных данных, оптимизации цикличности перезаписи ячеек FLESH-памяти;

4)    Модуль часов реального времени предназначен для отсчета внутреннего времени прибора и ведения календаря;

5)    Модуль интерфейса пользователя предназначен для ввода данных и команд с клавиатуры с лицевой панели и вывода информации на встроенное табло;

6)    Модуль интерфейсов связи предназначен для поддержки протокола связи при обмене данными с внешними устройствами через коммуникационные порты;

7)    Модуль диагностики предназначен для контроля результатов измерений и вычислений на соответствие заданным критериям;

8)    Модуль конфигурирования предназначен для хранения параметров внешнего оборудования, определяющих режимы работы прибора и условно-постоянных данных измеряемой среды;

9)    Модуль формирования выходных сигналов предназначен для управления состоянием выходного дискретного сигнала.

Составные части теплосчетчиков обеспечивают защиту от несанкционированного вмешательства в их работу. Способы защиты и места пломбирования составных частей теплосчетчиков приведены в их описаниях типа и эксплуатационной документации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений С по МИ 3286-2010.

Идентификационные данные ПО теплосчетчиков приведены в таблице 2.

Технические характеристики

Диапазоны измерений и пределы допускаемых значений относительных погрешностей теплосчетчиков в водяных системах теплоснабжения соответствуют значениям, приведенным в таблице 3.

Таблица 3

Примечание - Класс теплосчетчиков установлен с учетом метрологических характеристик его составных частей в соответствии с требованиями ГОСТ Р ЕН 1434-1-2006.

Диапазоны измерений и пределы допускаемых значений относительных погрешностей теплосчетчиков в паровых системах теплоснабжения соответствуют значениям, приведенным в таблице 4.

Пределы допускаемых значений относительной погрешности 5 при измерении тепловой энергии и тепловой мощности теплоносителя (воды, пара) в отдельном трубопроводе, выраженные в процентах, соответствуют значениям, определяемым из выражения:

5 - ± [2,5 + 45/(t - tx)], где: t > 30 °С - значение температуры теплоносителя, °С;

tx< 20 °С - условно постоянное значение температуры холодной воды, °С.

Пределы допускаемых значений относительной погрешности при измерении времени работы соответствуют ± 0,01 %.

Теплосчетчики и их составные части устойчивы к установившимся отклонениям напряжения питания частотой (50 ± 1) Гц в диапазоне изменения от 187 до 242 В.

Теплосчетчики и их составные части прочны и герметичны при воздействии пробного давления, соответствующего не менее 1,25 от значения рабочего давления.

Теплосчетчики обеспечивают свои технические характеристики в рабочих условиях эксплуатации, характеризующихся следующими воздействующими факторами:

-    температура окружающего воздуха в диапазоне от 5 до 50 °С;

-    относительная влажность воздуха не более 80 % при температуре 35 °С;

-    атмосферное давление в диапазоне от 84 до 106,7 кПа;

-    синусоидальная вибрация частотой от 5 до 25 Гц с амплитудой смещения не более 0,1

мм.

Средняя наработка на отказ 50000 ч.

Средний срок службы 12 лет.

Знак утверждения типа

наносится на лицевую панель вычислителя теплосчетчика в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Поверка

осуществляется по методике раздела 11 «Методика поверки» руководства по эксплуатации ЕСШМ.421412.007 РЭ «Теплосчетчики СПТ-К61», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 14 декабря 2011 г.

Перечень эталонов, применяемых при поверке:

1.    Установка расходомерная: диапазон воспроизведения расхода в соответствии с диапазоном поверяемого расходомера, значения пределов относительной погрешности не более 1/3 от пределов допускаемой относительной погрешности измерений поверяемого расходомера;

2.    Паровой термостат типа ТП-5 для воспроизведения температуры кипения воды с погрешностью не более ± 0,03 °С;

3.    Нулевой термостат или сосуды Дьюара для воспроизведения температуры плавления льда с погрешностью не более ± 0,02 °С;

4.    Эталонный платиновый термометр сопротивления 2 разряда по ТУ 50-479-84;

5.    Манометр грузопоршневой МП-6, МП-60 или МП-600 по ГОСТ 8291-83;

6.    Комплекс для измерения давления цифровой ИПДЦ, диапазон воспроизведения давления от 0,1 до 1,6 МПа, пределы основной погрешности 0,02 и 0,05 %;

7.    Стенд СКС6. ТУ 4217-023-23041473-98;

Допускается применение других средств поверки и вспомогательного оборудования, предусмотренных НД на поверку составных частей теплосчетчика, включая средства поверки термопреобразователей сопротивления по ГОСТ 8.461-2009 и преобразователей давления по МИ 1997-89.

Сведения о методах измерений

Методика измерений приведена в руководстве по эксплуатации ЕСШМ.421412.007 РЭ «Теплосчетчики СПТ-К61».

Нормативные и технические документы, устанавливающие требования к теплосчетчикам СПТ-К61

1.    ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».

2.    ГОСТ Р ЕН 1434-1-2006. «Теплосчетчики. Часть 1. Общие требования».

3.    ЕСШМ.421412.007 ТУ. «Теплосчетчики СПТ-К61. Технические условия».

Рекомендации к применению

осуществление торговли и товарообменных операций.
