| Номер в госреестре | 49360-12 |
| Наименование СИ | Счетчики газа объемные диафрагменные |
| Обозначение типа СИ | NPM (G1,6; G2,5; G4) |
| Изготовитель | Акционерное общество "Газдевайс" (АО "Газдевайс")Адрес: 142715, Московская область,г. Видное, Поселоксовхоза им. Ленина, Восточная промзона,владение 3, стр. 1 |
| Год регистрации | 2012 |
| Срок свидетельства | 17.02.2027 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа объемные диафрагменные NPM (G1,6; G2,5; G4) предназначены для измерений объёма газа низкого давления в жилищно-коммунальном хозяйстве и быту (сжиженный газ по ГОСТ 20448-90, нефтяной газ, крекинг-газ, природный газ ГОСТ 5542-87).
Принцип действия счетчика основан на преобразовании перепада давления газа, проходящего через счетчик, в поступательное движение мембран.

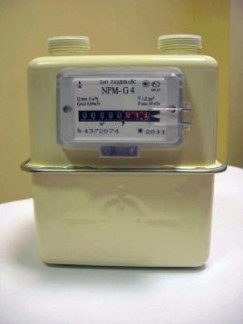

Счетчик состоит из корпуса, измерительного и отсчётного устройства. Общий вид счетчика представлен на рис. 1.
Газонепроницаемый корпус изготавливается из листовой стали холодной штамповки. В корпус помещено измерительное устройство. На корпусе установлено отсчётное устройство.
Измерительное устройство состоит из камер со встроенными газонепроницаемыми мембранами, которые перемещаются за счёт разности давлений газа на входе и выходе счётчика. Мембраны изготавливаются из резино-полистироловой ткани. Возвратно- поступательное движение мембран, через кривошипный механизм преобразуется во вращательное движение, которое через приводной вал передаётся на механическое отсчётное устройство - сумматор барабанного типа.
Первичный барабан сумматора снабжен магнитом, предназначенным для автоматического снятия показаний со счётчика с помощью датчика импульсов.
После первичной поверки счетчика, сумматор опломбируется с оттисками заводского клейма и клейма госповерителя. Место пломбирования показано на рис.2.
На лицевой стороне отсчётного устройства счётчика имеется гнездо для установки датчика импульсов. Датчик импульсов служит для дистанционного считывания информации, является самостоятельным устройством и поставляется по дополнительному заказу. Общий вид счетчика с подключенным датчиком импульсов показан на рис. 3.
Счетчики выпускают левостороннего и правостороннего исполнения.
Для подсоединения к централизованной системе учета расхода газа на счетчиках предусмотрена возможность установки датчиков импульсов, которые поставляются по дополнительному заказу.
Датчик импульсов представляет собой электронное устройство с магниторезистором для формирования счетных импульсов, в момент прохождения магнитного поля магнита, закрепленного на первичном барабане сумматора. Количество выходных сигналов датчика импульсов пропорционально объёму газа, прошедшего через счётчик. После установки в счетчик, датчик импульсов опломбировывается в месте подключения организацией по эксплуатации газового хозяйства. Место пломбирования датчика импульсов представлено на рис. 4.
| Наименование параметра | Типо | размер счетчика | |
| NPM G1,6 | NPM G2,5 | NPM G4 | |
| Максимальный расход Qmax, м /ч | 2,5 | 4 | 6 |
| Номинальный расход Qnom, м3/ч | 1,6 | 2,5 | 4 |
| Минимальный расход Qmin, м /ч | 0,016 | 0,025 | 0,04 |
| Пределы допускаемой относительной погрешности в диапазоне расходов при выпуске из производства при температуре (+20 ± 1) °С, (%) от Qmin до 0,1Qnom от 0,1 Qnom до Qmax включительно | ± 3 ±1,5 | ||
| Пределы допускаемой относительной погрешности в диапазоне расходов в условиях эксплуатации при температуре (+20 ± 1) °С, (%) от Qmin до 0,1Qnom от 0,1Qnom до Qmax включительно | ±5 ±3 | ||
| Изменение относительной погрешности счетчика, вызванное отклонением температуры измеряемого объема газа от нормальной, при изменении температуры на 1°С, (%) | 0,45 | ||
| Допускаемая потеря давления, при Qmax, Па, не более | 200 | ||
| Циклический объем, дм3 | 1,2 | ||
| Емкость отсчетного устройства, м3 | 99999,999 | ||
| Порог чувствительности счетчика | не более 0,002 Qnom | ||
| Рабочий диапазон температур измеряемого газа, °С | от минус 40 до + 60 | ||
| *Параметры датчика импульсов: напряжение, В ток потребления, не более, мкА вес одного импульса, м3 | 2,4...3,6 20 0,01 | ||
| Габаритные размеры, мм | 188х163х218 | ||
| Межцентровое расстояние между штуцерами, мм | 110±0,2 | ||
| Диаметр резьбы входного и выходного штуцеров, дюйм | 1 '/4 | ||
| Масса, кг, не более | 1,8 | ||
| Срок службы, лет, не менее | 20 | ||
* Датчик импульсов поставляется по дополнительному заказу.
Знак утверждения типа наносится на табличку счетчика и на эксплуатационную документацию типографским способом.
| № п.п | Наименование | Обозначение комплектующих | Кол. шт. |
| 1. | Счетчик газа | ГЮНК.407260.004 | 1 |
| 2. | Паспорт | ГЮНК.407260.004ПС | 1 |
| 3. | Колпачок штуцера | ГЮНК.725112.001 | 2 |
| 4. | Коробка | ГЮНК.321311.003-01 | 1 |
| По дополнительному заказу могут поставляться | |||
| 5. | Адаптер | Резьбовой: G1/2" ; G3/4"; G1" | 2 |
| Под сварку: c условным проходом 20 мм | |||
| 6. | Фильтр-сетка | ГЮНК. 758425.001 | 1 |
| 7. | Датчик импульсов | ГЮНК.428825.001 | 1 |
Первичная поверка счетчиков осуществляется по документу ГЮНК.407260.004 МП “ГСИ. Счетчики газа объемные диафрагменные NPM (G1,6; G2,5; G4). Методика поверки”, утверждённому ГЦИ СИ ФГУП "ВНИИМС" в январе 2012 г.
Периодическая поверка счетчика проводится в соответствии с ГОСТ 8.324-2002 “Счетчики газа. Методика поверки”.
Основное средство поверки - поверочные установки с погрешностью ±0,5 %.
Методика измерений изложена в руководстве по эксплуатации ГЮНК.407260.004 РЭ.
Нормативные документы, устанавливающие требования к счетчикам газа объемным диафрагменным NPM (G1,6; G2,5; G4):
1. ГОСТ Р 50818-95 “Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний”.
2. EN 1359: 1998 + А1: 2006 “Сильфонный газовый счетчик”
3. ТУ 4213-004-45737844-01 “Счетчики газа объемные диафрагменные NPM (G1,6; G2,5; G4). Технические условия”.
Выполнение торговых и товарообменных операций.
