Анализаторы выхлопных газов с блоком измерения дымности CAP 3201-G, CAP 3201-GO, 49361-12

Назначение

Анализаторы выхлопных газов с блоком измерения дымности CAP 3201-G, CAP 3201-GO предназначены для измерений объемной доли оксида и диоксида углерода, суммы углеводородов в пересчете на гексан, кислорода и оксидов азота в выхлопных газах автотранспортных средств с бензиновыми и для измерения дымности отработавших газов автотранспортных средств с дизельными двигателями.

Описание

Принцип действия анализаторов выхлопных газов с блоком измерения дымности CAP 3201-G, CAP 3201-GO основан на избирательном поглощении инфракрасного излучения молекулами, имеющими ковалентную связь: СО, СО2, углеводородами. Компоненты анализируемой смеси поглощают инфракрасное излучение на характерных для каждого вещества длинах волн пропорционально их концентрации. Для определения содержания кислорода используется электрохимические датчики.

Принцип действия блока измерения дымности основан на оптико-физическом взаимодействии непрозрачных частиц отработавших газов с оптическим излучением. Поглощающая ячейка представляет собой специальную кювету. Для отсечения отработанных газов на выходе кюветы используется воздушный поток, создаваемый специальными вентиляторами.

Конструктивно анализаторы выхлопных газов представляют собой переносной блок, на передней панели которого расположены дисплей и кнопочная панель управления. Там же расположено встроенное печатающее устройство. На задней панели расположены входы и выходы отработавших и калибровочных газов, выход конденсированной воды, фильтры тонкой и грубой очистки, индикатор состояния анализатора выхлопных газов, а также разъёмы для подключения к источнику электропитания и персональному компьютеру.

Блок измерения дымности изготавливается в виде переносного блока, включающего в себя кювету, блок источника и приёмника света, зеркало, вентиляторы и нагревательный элемент. На передней панели расположено отверстие для присоединения пробоотборного зонда. На боковой панели расположены разъём кабеля передачи данных и разъем питания. Выхлопной патрубок находится на нижней панели блока измерения дымности.

Рабочая длина измерительной кюветы составляет 215 мм.

По метрологическим характеристикам анализаторы выхлопных газов соответствуют "0" классу точности по ГОСТ Р 52033-2003.

Схема пломбирования анализаторов выхлопных газов с блоком измерения дымности

CAP 3201-G, CAP 3201-G0 от несанкционированного доступа:

Лист № 2 Всего листов 5

Для предотвращения несанкционированного доступа к внутренним частям анализаторов выхлопных газов CAP 3201-G, CAP 3201-GO производится пломбировка боковых панелей в месте, обозначенным «А».

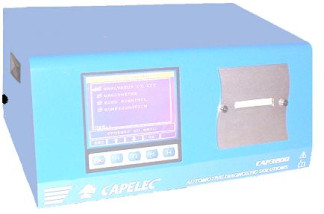

Фотография общего вида анализаторов выхлопных газов с блоком измерения дымности

CAP 3201-G, CAP 3201-G0:

Технические характеристики

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для взаимодействия узлов анализаторов выхлопных газов с блоком измерения дымности CAP 3201-G, CAP 3201-G0, обработки, хранения, вывода измеренных данных и управления режимами измерений. Программное обеспечение также обеспечивает автоматическую компенсацию изменения атмосферного давления.

Идентификационные данные программного обеспечения для анализатора выхлопных газов:

Идентификационные данные программного обеспечения для блока измерения дымности:

Программное обеспечение защищено от несанкционированного доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.

Комплектность

* - по заказу потребителя

Поверка

осуществляется по МП АПМ 17-11 «Анализаторы выхлопных газов с блоком измерения дымности CAP 3201-G, CAP 3201-GO. Методика поверки».

Перечень основного оборудования необходимого для поверки:

-    ГСО № 5899-91 состава гексана в азоте;

-    ГСО № 8377-2003 состава газовой смеси СО, СО2, О2, С3Н8;

-    ГСО № 8737-2006 состав оксида азота в азоте;

-    ГСО № 8738-2006 состав оксида азота в азоте;

-    комплект нейтральных светофильтров КП-01, Госреестр № 21280-01, пределы допускаемой абсолютной погрешности светового коэффициента направленного пропускания ±0,5 % по коэффициенту ослабления света.

Сведения о методах измерений

Методика измерений приведена в документе: «Анализаторы выхлопных газов с блоком измерения дымности CAP 3201-G, CAP 3201-GO. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам выхлопных газов с блоком измерения дымности CAP 3201-G, CAP 3201-G0

1. ГОСТ Р 52033-2003 «Автомобили с бензиновыми двигателями. Выбросы загрязняющих веществ с отработавшими газами. Нормы и методы контроля при оценке технического состояния»;

Лист № 5 Всего листов 5

2.    Технический регламент "О безопасности колесных транспортных средств", утвержден постановлением Правительства Российской Федерации от 10 сентября 2009 г. № 720;

3.    ГОСТ Р 41.24-2003 (Правила ЕЭК ООН N24) «Единообразные предписания, касающиеся: 1. Сертификации двигателей с воспламенением от сжатия в отношении дымности;

II. Сертификации автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифицированных по типу конструкции; III. Сертификации автотранспортных средств с двигателями с воспламенением от сжатия в отношении дымности; IV. Измерения мощности двигателей»;

4.    ГОСТ Р 52160-2003 «Автотранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния»;

5.    ГОСТ 17.2.2.01 «Охрана природы. Атмосфера. Дизели автомобильные. Дымность отработавших газов. Нормы и методы измерений»;

6.    Техническая документация «CAPELEC», Франция.

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды,

-    осуществление мероприятий государственного контроля (надзора).

«CAPELEC», Франция
