| Номер в госреестре | 49362-12 |
| Наименование СИ | Счетчики газа |
| Обозначение типа СИ | ГАЗОУЧЕТ 1,6 |
| Изготовитель | ООО "АНТ-Информ", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 26.03.2017 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
Счетчики газа ГАЗОУЧЕТ 1,6 (далее - счетчик) предназначены для измерений, проходящего через счетчик, объема газа (природного газа по ГОСТ 5542-87, сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика), применяемого в бытовых и производственных целях.
Счетчик состоит из:
- струйного автогенератора, создающего автоколебания, воспринимаемые пьезодатчиками, преобразуемых в электрический сигнал с частотой пропорциональной расходу газа;
- электронного блока, производящего формирование и усиление импульсов счета, включающего в себя жидкокристаллический индикатор (далее - индикаторное устройство);
- литиевой батареи для питания электронного блока;
- крышки струйного автогенератора;
- крышки корпуса;
- основания корпуса.
На индикаторном устройстве цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.
Основание корпуса счетчика металлическое с покрытием против коррозии. В изготовлении крышки и измерительного механизма счетчика применены материалы, устойчивые к воздействию газов, для измерения объемов которых он предназначен.
Счетчик выпускается без температурной коррекции.

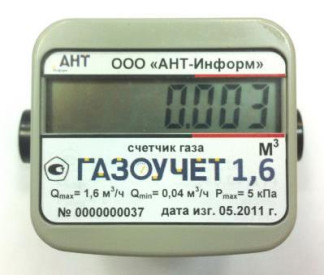

Общий вид счётчиков и мест пломбировки показан на рисунке 1.
| f ДНТ ООО «АНТ-Информ» ^ | |
| Ыш ГУ»Д 1 | |
счетчик газа |\Z|J
Ю ГДЗОУЧЕТ 1,6
Qmai= 1,6 М /Ч Qmln= 0,04 М /Ч Pt
Поверительная наклейка Пломба организации установившей счетчик
I
I
Таблица 1 - Метрологические и технические характеристики
| № п/п | Наименование параметра | Единица измерения | Значение параметра |
| 1 | Минимальный объемный расход, Qmin | м3/ч | 0,04 |
| 2 | Максимальный объемный расход, Qmax | м3/ч | 1,6 |
| 3 | Пределы допускаемой относительной погрешности измерений объема газа, в диапазоне расходов: Qmin — Q < 0,2Qmax 0,2Qmax — Q — до Qmax | % | ±2,5 ±1,5 |
| 4 | Цена деления младшего разряда счетчика | 3 м | 0,001 |
| 5 | Максимальное рабочее давление газа, Pmax | кПа | 5 |
| 6 | Потеря давления газа при Qmax, не более | Па | 200 |
| 7 | Температура газа | °С | 5 + 0 |
| 8 | Температура окружающей среды | °С | сэ 5 + 0 2 ' 1 у |
| 9 | Диапазон счетчика | 3 м | 99999,999 |
| 10 | Напряжение электропитания от батареи АА SAFT LS 14500 | В | 3,6 |
| 11 | Габаритные размеры, не более: - длинна - ширина - высота | мм | 110 77 95 |
| 12 | Присоединительная резьба по ГОСТ 6357 | дюйм | 1/ /2 |
| 13 | Масса счетчика | кг | 0,7 |
| 14 | Диаметр условного прохода | мм | 10 |
| 15 | Средняя наработка на отказ | ч | 180000 |
| 16 | Средний срок службы | лет | 12 |
Знак утверждения типа наносят на лицевую панель счетчика методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе в левом верхнем углу руководства по эксплуатации типографским способом.
Комплектность
Таблица 2 - Комплектность счетчика
| Наименование | Количество |
| Счетчик газа ГАЗОУЧЕТ 1,6 | 1 |
| Руководство по эксплуатации | 1 |
| Упаковка | 1 шт. |
| Комплект присоединительных узлов, гаек и уплотнительных прокладок* | 1 |
Примечание: * - определяются договором на поставку.
осуществляется по инструкции «Счетчики газа ГАЗОУЧЕТ 1,6. Методика поверки» МЦКЛ.0031.МП, утверждённой руководителем ГЦИ СИ ЗАО КИП «МЦЭ» 16.01.2012 г.
Основное средство поверки - Установка поверочная для счётчиков газа УПС-16, диапазон измерений от 0,016 до 16 м /ч, пределы допускаемой основной относительной погрешности ± 0,5 %.
Методика измерений описана в руководстве по эксплуатации 4213-002-54213011-2011 РЭ «Счетчики газа ГАЗОУЧЕТ 1,6. Руководство по эксплуатации». Нормативные документы, устанавливающие требования к счетчикам газа ГАЗОУЧЕТ 1,6
ТУ 4213-002-54213011-2011 «Счетчик газа ГАЗОУЧЕТ 1,6. Технические условия».
Осуществление торговли и товарообменных операций.
