| Номер в госреестре | 49369-12 |
| Наименование СИ | Счетчики газа бытовые |
| Обозначение типа СИ | СГБ G1,6 |
| Изготовитель | ООО Энгельсское ПО "Сигнал", г.Энгельс |
| Год регистрации | 2012 |
| Срок свидетельства | 25.11.2026 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа бытовые СГБ G1,6 (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-87 или паров сжиженного газа по ГОСТ 20448-90.
По принципу действия счетчики относятся к приборам объемного (камерного) типа с подвижными эластичными стенками (мембранами) и состоят из герметичного блока и отсчет-ного устройства.
Под действием избыточного давления газ через входной штуцер заполняет пространство под верхней крышкой счётчика и через распределительный механизм и систему каналов поступает в измерительную камеру.
На разделительной мембране возникает перепад давления, под действием которого центр мембраны перемещается. Одна из полостей, разделённых мембраной, заполняется газом, при этом из другой полости газ вытесняется через распределительный механизм в выходной штуцер.
Перемещение мембраны через систему рычагов и кривошипно-шатунный механизм преобразуется во вращательное движение распределительного механизма (золотника) и отсчет-ного устройства, фиксирующего количество вытесненных измерительных объемов.
Герметичный блок включает в себя:
- две измерительных камеры, с подвижными разделительными мембранами и системой рычагов;
- распределительный механизм;
- кривошипно-шатунный механизм;
- корпус и крышку счётчика.
На передней части герметичного блока расположен гермовывод, передающий движение с кривошипно-шатунного механизма на отсчётное устройство.
Отсчётное устройство роликового типа, механическое, восьмиразрядное.
В зависимости от расположения входного штуцера счетчики имеют два исполнения (левое и правое).
В зависимости от расположения штуцеров счетчики имеют два исполнения (вертикальное и горизонтальное).
Счетчик может комплектоваться низкочастотным датчиком, обеспечивающим дистанционную передачу сигналов на регистрирующие электронные устройства. Низкочастотный датчик включает в себя:
- постоянный магнит, закрепленный на последнем ролике отсчетного устройства;
- два магнитоуправляемых контакта (геркона), расположенных в пластмассовом корпусе, который устанавливается снаружи в специальный отсек крышки отсчетного устройства.
Рабочий геркон производит замыкание электрической цепи с последующей выработкой и передачей импульса пропорционально измеренному объему газа (1 имп.=10 дм3), сторожевой геркон производит замыкание электрической цепи с последующей выработкой и передачей импульса при несанкционированном воздействии магнитного поля на рабочий геркон.

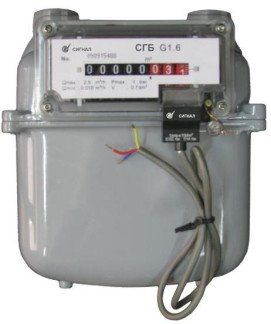

На фото 1 приведен общий вид счетчика газа бытового СГБ G1,6.
На рисунке 1 приведена схема пломбировки и обозначение мест для нанесения оттиска поверительного клейма и пломб завода-изготовителя для защиты от несанкционированного доступа.
Рисунок 1. Схема пломбировки счетчика газа бытового СГБ G1,6 Метрологические и технические характеристики
Основные метрологические и технические характеристики счетчиков приведены в таблице 1.
Таблица 1
| Наименование параметра | Значение |
| Измеряемая среда | Природный газ по ГОСТ 5542-87, сжиженный газ по ГОСТ 20448-90 |
| Максимальный расход, 0макс., м3/ч | 2,5 |
| Номинальный расход, 0ном., м3/ч | 1,6 |
| Минимальный расход, 0мин., м3/ч | 0,016 |
| Максимальное избыточное давление, кПа, (кгс/см ) | 50 (0,51) |
| Температура измеряемой среды, °С | от минус 20 до плюс 50 |
| Пределы допускаемой основной относительной погрешности в диапазонах расхода, %, не более: - при выпуске из производства и после ремонта: Омин — Q < ОДОном 0,10ном — Q — Омакс - при эксплуатации: Омин — Q < 0,1Оном 0,1Оном — Q — Омакс | ±3 ±1,5 ±5 ±3 |
| Дополнительная погрешность, вызванная отклонением температуры измеряемого газа от 20 °С при изменении температуры на 1 °С, %, не более | 0,45 |
| Потеря давления при максимальном расходе, Па (мм вод. ст.), не более | 200(20) |
| Порог чувствительности, м3/ч, не более | 0,0032 |
| Циклический объём, дм3 | 0,7 |
| Емкость отсчетного устройства, м3 | 99999,999 |
| Цена деления ролика, м3 (дм3) | 0,0002 (0,2) |
| Масса без монтажных деталей, кг, не более | 1,5 |
| Г абаритные размеры, мм, высота х длина х ширина (без монтажных деталей), не более вертикальное расположение штуцеров горизонтальное расположение штуцеров | 194х172х140 183х172х140 |
| Присоединительные размеры - резьба штуцеров - расстояние между штуцерами, мм, для вертикального расположения штуцеров | М33х1,5 или М30х2, или G1H, или G1, или G%, или G1^, или W28,8x12 110 |
| - Условия эксплуатации: 0/'Ч - температура окружающего воздуха, С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от минус 20 до плюс 50 от 30 до 80 от 84 до 106,7 (от 630 до 800) |
| Полный ресурс, лет, не менее | 20 |
наносится на шильдик счетчика методом термотрансферной печати, а также на титульный лист паспорта типографским способом.
Комплект поставки счетчика приведен в таблице 2.
Таблица 2
| Комплектующие | Количество | Примечание |
| Счётчик газа бытовой СГБ G1,6 | 1 шт. | |
| Паспорт СЯМИ.407274-625 ПС | 1 экз. | |
| Упаковка | 1 шт. | |
| Методика поверки СЯМИ.407274-625 И | 1 экз. | по отдельному заказу |
| Монтажный комплект для установки счетчика на трубопровод | 1 комплект | по отдельному заказу |
| Низкочастотный датчик А701546 | 1 шт. | по отдельному заказу |
первичная осуществляется в соответствии с методикой поверки «ГСИ. Счетчик газа бытовой СГБ G1,6. Методика поверки СЯМИ.407274-625 И», утвержденной ФГУП «ВНИИМС» в январе 2012 г.;
периодическая осуществляется в соответствии с ГОСТ 8.324-2002. «ГСИ. Счетчики газа. Методика поверки».
Основные средства поверки:
- установка для поверки счетчиков газа У-659, диапазон расходов от 0,016 до 10 м3/ч, относительная погрешность ±0,4 %.
Методика измерений в паспорте «Счетчик газа бытовой СГБ G1,6. Паспорт СЯМИ.407274-625 ПС».
Нормативные и технические документы, устанавливающие требования к счетчикам газа бытовым СГБ G 1,6
1. СЯМИ. 407274-625 ТУ. Счетчик газа бытовой СГБ G1,6. Технические условия.
2. ГОСТ Р 50818-95. Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний.
3. СЯМИ.407274-625 И. ГСИ. Счетчик газа бытовой СГБ G1,6. Методика поверки.
4. ГОСТ 8.324-2002. ГСИ. Счетчики газа. Методика поверки.
5. ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 639 |
| Поверителей | 29 |
| Актуальность данных | 18.11.2024 |
