Системы безртутные фазового поведения PVT, 49370-12

Система безртутная фазового поведения PVT (далее ╞ система) предназначена для измерения плотности, вязкости, температуры нефти, а также для исследования физических свойств пластовых флюидов.
Документы
Карточка СИ
Номер в госреестре 49370-12
Наименование СИ Системы безртутные фазового поведения
Обозначение типа СИ PVT
Изготовитель "Chandler Engineering Company", США
Год регистрации 2012
Срок свидетельства 26.03.2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Система безртутная фазового поведения PVT (далее - система) предназначена для измерения плотности, вязкости, температуры нефти, а также для исследования физических свойств пластовых флюидов.

Описание

Принцип действия системы основан на зависимости физических свойств пластовых флюидов от давления, объема, дифференциального испарения.

Система представляет собой лабораторный прибор, состоящий из печи, цифрового газометра, вискозиметра, модуля цифрового плотномера, акустической системы обнаружения твердой фазы ARS, насоса высокого давления, видеосистемы для внутреннего обзора насосной и газоконденсатной ячеек, системы охлаждения, а также автоматической системы управления на базе персонального компьютера.

3    3

Цифровой газометр состоит из двух цилиндров объемом 1 дм и 2 дм .

Акустическая система ARS обеспечивает обнаружение выпадения асфальтенов и отложение парафинов.

Модуль цифрового плотномера состоит из измерительной ячейки, установленной в печи, и блока электроники.

Модуль вискозиметра состоит из установленного в печи капилляра и блока электроники.

Управление системой осуществляется посредством внешнего компьютера с программным обеспечением.

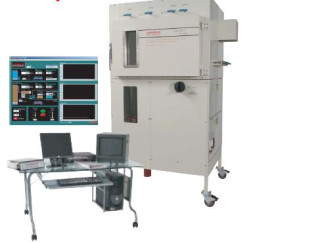

Фотография внешнего вида системы представлена на рисунке 1.

Программное обеспечение

Система оснащена программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.

Идентификационные данные программного обеспечения

Наименование

программного

обеспечения

Идентифика

ционное

наименование

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой

идентификатор

программного

обеспечения

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

PVT 3000

PVT 3000

4.1.0.4

95f877a22198d06

3580f3afa9c7c3c9c

Md5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Наименование характеристик

Значения

характеристик

1

2

Диапазоны измерений вязкости, мПас

0,3-50,

0,9-120

Пределы допускаемой относительной погрешности измерения вязкости, %

± 2,5

Диапазон измерения плотности, г/см3

,0

1

,5

0,

Пределы допускаемой относительной погрешности измерения плотности, %

± 0,75

Диапазон измерения давления, МПа

от 0,1 до 60

Пределы допускаемой приведенной погрешности измерения давления, %

± 0,1

Диапазон измерения объема ячейки,см

от 14 до 400

Пределы допускаемой относительной погрешности измерения объема ячейки, %

± 5

Диапазон измерения объема газометра, см3

от 10 до 3000

Пределы допускаемой относительной погрешности измерения объема газометра, %

± 5

Диапазон измерения температуры, оС

от 15 до 150

Пределы допускаемой абсолютной погрешности измерения

о/'ч

температуры, С

± 0,5

Параметры источника питания: входное напряжение, В частота, Гц

220 ± 22 50 - 60

Потребляемая мощность, В • А, не более

6000

Г абаритные размеры, мм, не более

1910 х 1140 х 940

1

2

Масса, кг, не более

435

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от 18 до 25 80

Знак утверждения типа

наносится на лицевую панель системы методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Наименование

Количество, шт.

Система PVT

1

Вискозиметр жидкостный

1

Модуль цифрового плотномера ANTON PAAR

1

Цифровой газометр

1

Система ARS

1

Насос высокого давления

1

Видеосистема для внутреннего обзора газоконденсатной ячейки

1

Система охлаждения

1

Программное обеспечение

1

Руководство по эксплуатации

1

Методика поверки МП 08-241-2012

1

Поверка

осуществляется по документу МП 08-241-2012 «ГСИ. Система безртутная фазового поведения. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.

Эталонные средства измерений, используемые при поверке:

-    стандартные образы плотности жидкости: ГСО 8623-2004, ГСО 8614-2004;

-    стандартные образцы вязкости РЭВ-2 ГСО 9498-2009, РЭВ-20 ГСО 9501-2009, РЭВ-60 ГСО 9503-2009, РЭВ-100 ГСО 9505-2009;

-    калибратор давления Метран 501-ПКД-Р-2,

-    термометр лабораторный ЛТ-300;

-    весы лабораторные электронные I (специального) класса точности.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к системе безртутной фазового поведения PVT

Техническая документация изготовителя «Chandler Engineering Company», США

Рекомендации к применению

Выполнение государственных учетных операций.

Зарегистрировано поверок 8
Поверителей 1
Актуальность данных 09.12.2024
