Газоанализаторы CALOMAT 62, 49373-12

Газоанализаторы Calomat 62 (далее ╞ газоанализаторы) предназначены для измерения концентраций водорода, диоксида серы, аммиака, хлора и хлороводорода в бинарных или квазибинарных газовых смесях.

Документы

Описание типа

Карточка СИ

Номер в госреестре	49373-12
Наименование СИ	Газоанализаторы
Обозначение типа СИ	CALOMAT 62
Изготовитель	"Siemens SAS", Франция
Год регистрации	2012
Срок свидетельства	26.03.2017
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Г азоанализаторы Calomat 62 (далее - газоанализаторы) предназначены для измерения концентраций водорода, диоксида серы, аммиака, хлора и хлороводорода в бинарных или ква-зибинарных газовых смесях.

Описание

Принцип измерения газоанализаторов основан на различной теплопроводности газов. Четыре измерительных резистора соединены в мостик Уитстона. Исследуемый газ протекает вокруг двух резисторов, а эталонный газ вокруг двух других. Благодаря различной теплопроводности исследуемого и эталонного газа, охлаждение разогретых резисторов в различных средах происходит по разному, и температуры их становятся различными. Это приводит к изменению сопротивления резисторов и возникновению разности потенциалов в диагонали моста, что позволяет рассчитать концентрацию измеряемых компонентов.

Газоанализатор имеет стеклозащитный датчик, позволяющий применять его для сильно агрессивных газов.

Газоанализатор существует в двух исполнениях: в корпусе полевого монтажа Calomat62 F и в корпусе для монтажа в 19-дюймовую стойку Calomat62E . Корпус полевого прибора имеет перегородку изолирующую пространство для размещения блока электроники от пространства для размещения анализаторного модуля блока, такая конструкция обеспечивает долгий срок службы газоанализатора при использовании его для измерения в высоко коррозионных средах.

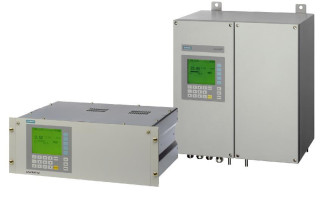

модель Calomat 62Е модель Calomat 62F

Газоанализатор Calomat62 F относится к взрывозащищенному электрооборудованию группы II по ГОСТ Р 51330.0-99 и предназначен для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты 1Expx[ia]iaIICT4 X.

Место для нанесения мастичного оттиска клейма - нижний винт задней панели газоанализатора.

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
Calomat62	C6K230WD.hex	V1.0.0	0х0Е27	СRC-16

Влияние программного обеспечения на метрологические характеристики отсутствует.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.

Технические характеристики

Для Calomat62E

Определяемый компонент	Диапазоны измерений объемной доли определяемого компонента, %	Пределы допускаемой основной приведенной погрешности, %
H2 в N2	От 0 до 1	±5
	От 0 до 5	±5
	От 95 до 100	±5
	От 0 до 100	±5
SO2 в воздухе	От 0 до 15	±5
	От 0 до 100	±5
СО2 в H2	От 0 до 10	±5
СО2 в N2	От 0 до 5	±5
	От 95 до 100	±5
	От 0 до 100	±5

Для Calomat62F

Определяемый	Диапазоны измерений объемной доли	Пределы допускаемой основной
компонент	определяемого компонента, %	приведенной погрешности, %
H2 в N2	От 0 до 1	±5
	От 95 до 100	±5
	От 0 до 100	±5
H2 в HCl*	От 0 до 5	±5
	От 95 до 100	±5
	От 0 до 100	±5
Cl2 **в воздухе	От 0 до 20	±5
	От 0 до 100	±5
HCl* в воздухе	От 0 до 5	±5
	От 95 до 100	±5
	От 0 до 100	±5
КН3 в N2	От 0 до 20	±10
	От 0 до 50	±10
SO2 в воздухе	От 0 до 15	±5
	От 0 до 100	±5
СО2 в H2	От 0 до 10	±5
	От 0 до 100	±5
СО2 в N2	От 0 до 5	±5
	От 95 до 100	±5
	От 0 до 100	±5

Примечание - * для поверки в смесях вместо хлороводорода применяется аргон, имеющий теплопроводность близкую к теплопроводности хлороводорода

**для поверки в смесях вместо хлора применяется криптон, имеющий теплопроводность практически равную теплопроводности хлора_

• Предел допускаемой вариации показаний, в долях предела допускаемой основной погрешности 0,5

• Предел допускаемой дополнительной погрешности при изменении0,5 температуры окружающей среды от 5 до 45 °С, в долях предела допускаемой основной погрешности

• Скорость расхода анализируемого газа, л/мин 0,5-1,5

• Диапазон температуры рабочей среды,0С 0 - 50

• Время прогрева, мин, не более 30

• Время выхода на режим, час, не более 2

• Напряжение питания,В (100-120; 200-240) ±10 %

Частота сети, Гц Потребляемая мощность:

47-63

330

383х77х390

438х503х311

от 5 до 45 90

от 630 до 800

газоанализатора Calomat 62Е,ВА, не более газоанализатора Calomat 62F

с необогреваемым блоком подсоединения газа,ВА, не более газоанализатора Calomat 62F,

с обогреваемым блоком подсоединения газа, В А, не более Габаритные размеры: газоанализатора Calomat 62Е,мм, не более газоанализатора Calomat 62Г,мм, не более Масса:

газоанализатора Calomat 62Е,кг, не более газоанализатора Calomat 62F, кг, не более

• Условия эксплуатации:

- температура окружающего воздуха, С

- относительная влажность, % , не более

- атмосферное давление, мм рт.ст.

Знак утверждения типа

Знак утверждения типа наносится на инструкцию по эксплуатации в центр титульного

листа

Комплектность

Г азоанализатор Calomat 62Е или Calomat 62F - 1 шт. Инструкция по эксплуатации - 1 экз.

Методика поверки - 1 экз.

Паспорт - 1 экз

Поверка

осуществляется в соответствии с методикой поверки МП 49373-12, разработанной и утвержденной руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» 31 января 2011 г.

Основные средства поверки:

Г осударственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) состава Н2 в N2 №№ 3908-87, 3909-87, 3915-87. 3923-87, 3933-87, 3941-87, 3942-87; СО2 в N2 №№ 3758-91, 3769-87, 3784-87, 3787-87 ; БО 2 в воздухе №№ 4049-87, 4050-87; СО2 в Н2 № 8964-2008, ; № в N2 №№ 9201-2008, 9202-2008 ; Н 2 в Аг № 3958-87; Аг в N2 №№ 4003-87, 4004-87 4007, 401087, 4011-87; Кг в N 2 №№ 6331-92, 6333-92 в баллонах под давлением, выпускаемые по ТУ. Азот особой чистоты по ГОСТ 9392-74 в баллонах под давлением.
