Системы измерения вибрации Setpoint, 49383-12

Назначение

Системы измерения вибрации Setpoint (далее системы) представляют собой многоканальную систему, обеспечивающую измерение параметров абсолютной вибрации (виброускорение, виброскорость и виброперемещение) и относительной вибрации (осевое перемещение, относительное и тепловое расширение), измерение частоты вращения валов, а также температуры.

Описание

Принцип работы системы основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей, расчете не измеряемых прямым путем параметров и сравнении измеренных и вычисленных параметров с пороговыми значениями (предупредительными и аварийными уставками).

Система может работать с большинством вибропреобразователей промышленного стандарта, включая вихретоковые датчики, а также с термопарами и термосопротивлениями.

Система имеет модульную конструкцию и состоит из процессорного модуля, модуля связи, универсального измерительного модуля для подключения вибропреобразователей и модуля контроля температуры. Дополнительно система может оснащаться лицевой панелью с цветным сенсорным дисплеем для визуального контроля работы каналов, графического и числового отображения измеренных и вычисленных параметров.

В зависимости от требуемого числа и вида входных каналов системы выпускаются в трех модификациях - в 16-и слотовом (число измерительных модулей от 1 до 14), 8-и слото-вом (число измерительных модулей от 1 до 6) и 4-х слотовом (число измерительных модулей от 1 до 2) корпусах. Каждый измерительный модуль содержит входные каналы для подключения измерительных преобразователей, выходные каналы с преобразованием входного сигнала в унифицированный токовый сигнал для передачи данных в автоматизированные системы управления технологическими процессами и выходные каналы без преобразования входного сигнала.

В качестве средства конфигурирования системы используются персональные компьютеры различного исполнения.

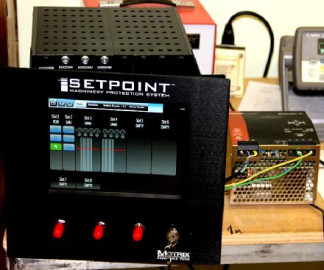

Внешний вид системы с дополнительным дисплеем и без, приведен на рисунке 1.

Программное обеспечение (ПО) служит для обработки, визуализации данных, архивирования информации, поступающей от измерительных модулей, удаленного контроля и подготовки отчетов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системой.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений. Системный блок с установленным ПО находится в запирающемся шкафу, что исключает возможность физического воздействия на ПО с использованием внешних носителей информации. Запираемая лицевая панель с сенсорным дисплеем (опция) обеспечивает дополнительную защиту системы от несанкционированного доступа к портам данных и конфигурации. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.

Технические характеристики

1.    Модуль измерения параметров вибрации Число входных (выходных) каналов, шт.

Диапазон измерения параметров вибрации:

-    виброускорение (пик), м/с

-    виброскорость (пик), мм/с

-    виброперемещение (пик-пик), мкм Диапазон частот:

-    для виброускорения, Гц;

от 0,5 до 25000 от 0,5 до 5000 от 1 до 4000

± 2540 от 1 до 100 000 от минус 23 до 19

1

от 4 до 20

1

6

от минус 160 до 1370 от минус 200 до 850 от -10 до 2500

-    для виброскорости, Гц;

-    для виброперемещения, Гц

Диапазон измерения осевого перемещения (относительного и теплового расширения), мкм

Диапазон измерения частоты вращения, об/мин Диапазон входного постоянного напряжения, В Расширенная неопределенность измерения входного сигнала при коэффициенте охвата к=2 и доверительной вероятности 0,95, % Диапазон выходного тока, мА

Расширенная неопределенность преобразования входного сигнала в постоянный ток при коэффициенте охвата к=2 и доверительной вероятности 0,95, %

2.    Модуль контроля температуры Число входных (выходных) каналов, шт.

Диапазон измерения температуры:

о/~'

-    для термопары, С;

-    для термосопротивления, С Диапазон входных напряжений, мВ:

Диапазон входных сопротивлений, Ом:

Расширенная неопределенность измерения входного сигнала при коэффициенте охвата к=2 и доверительной вероятности 0,95, %

от 1 до 400 1

от 4 до 20 1

от минус 20 до 65

483х294х230

280х294х230

178х217х230

483х10х266

280х10х266

отсутствует

Диапазон выходного тока, мА

Расширенная неопределенность преобразования входного сигнала в постоянный ток при коэффициенте охвата к=2 и доверительной вероятности 0,95, %

Условия эксплуатации: диапазон рабочих температур, °С Габаритные размеры (длина х ширина х высота):

-    модификация на 16 слотов, мм;

-    модификация на 8 слотов, мм;

-    модификация на 4 слота, мм;

-    лицевая панель для модификации на 16 слотов, мм;

-    лицевая панель для модификации на 8 слотов, мм;

-    лицевая панель для модификации на 4 слота, мм Масса:

-    модификация на 16 слотов без лицевой панели с модулями, не более, кг;

12,8

7,6

2.4 2,2

1.5

отсутствует

-    модификации на 8 слотов без лицевой панели с модулями, не более, кг;

-    модификации на 4 слота без лицевой панели с модулями, не более, кг;

-    лицевая панель модификации на 16 слотов, не более, кг;

-    лицевая панель модификации на 8 слотов, не более, кг;

-    лицевая панель модификации на 4 слота, не более, кг

Знак утверждения типа

Знак утверждения типа наносится на корпус системы методом наклейки и на руководство по эксплуатации типографским способом.

Комплектность

Система измерения вибрации Setpoint Руководство по эксплуатации Методика поверки

1 шт. 1 экз. 1 экз.

Поверка

осуществляется по документу МП 49383-12 «Системы измерения вибрации Setpoint фирмы «Metrix Instrument Co.», США. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.

Основные средства поверки: генератор сигналов произвольной формы Agilent 33220A (г/р № 32993-09), мультиметр Agilent 34401A (г/р № 16500-97), калибратор-измеритель стандартных сигналов КИСС-03 (г/р № 20641-11), частотомер электронно-счетный вычислительный Ч3-64 (г/р № 9135-83), магазин сопротивления Р4831 (г/р № 6332-77), мегаомметр Ф4102/1-1М (г/р № 9225-88).

Сведения о методах измерений

Руководство по эксплуатации «Системы измерения вибрации Setpoint» раздел 4.4.

Нормативные и технические документы, устанавливающие требования к системам измерения вибрации Setpoint

Техническая документация фирмы «Metrix Instrument Co.», США.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
