Государственный реестр средств измерений

Криоскопы CRYETTE A (мод. 5008), 49389-12

Криоскопы CRYETTE A (модель 5008) (далее ╞ анализаторы) предназначены для измерения понижения температуры замерзания растворов, эффективной (осмотической) концентрации и молярной массы растворенных веществ в лабораторных условиях.
Документы
Карточка СИ
Номер в госреестре 49389-12
Наименование СИ Криоскопы
Обозначение типа СИ CRYETTE A (мод. 5008)
Изготовитель "Precision Systems Inc", США
Год регистрации 2012
Срок свидетельства 26.03.2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Криоскопы CRYETTE A (модель 5008) (далее - анализаторы) предназначены для измерения понижения температуры замерзания растворов, эффективной (осмотической) концентрации и молярной массы растворенных веществ в лабораторных условиях.

Описание

Принцип действия анализаторов основан на криоскопическом методе, т.е. на измерении температуры замерзания растворов. Эффективная (осмотическая) концентрация и молярная масса растворенных веществ измеряется путем сравнения измеренных значений температуры замерзания чистого растворителя и анализируемого раствора.

Анализатор представляет собой лабораторный прибор, который состоит из нескольких модулей: криостата, контрольно-измерительной панели и измерительной ячейки.

При проведении измерений температуры замерзания, подготовленный раствор при помощи дозатора помещается в чистый сухой измерительный сосуд. Затем измерительный сосуд помещается в измерительную ячейку анализатора, где охлаждается при помощи термоэлектрического охладителя. Понижение температуры анализируемого раствора производится с применением элементов Пельтье и контролируется электронными датчиками. При достижении переохлаждения анализируемого раствора инициируется кристаллизация, и часть растворителя из раствора выкристаллизовывается, таким образом, в растворе присутствуют как кристаллы, так и раствор.

Результат измерения понижения температуры замерзания раствора, умноженный на 1000 высвечивается на электронном табло анализатора. Понижение температуры замерзания раствора по сравнению с чистым растворителем функционально зависит от концентрации и молярной массы растворенного вещества. Величины осмотической концентрации тэф, моль/кг

и молярной массы M, г/моль определяют расчетным путем.

Градуировка анализатора проводится с использованием водных растворов хлорида натрия с известными значениями осмотической концентрации по ГСССД 154-91 «Таблицы стандартных справочных данных. Водные растворы хлоридов натрия и калия. Понижение температуры замерзания и эффективные (осмотические) концентрации».

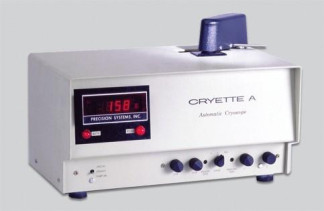

Фотография внешнего вида анализатора представлена на рисунке 1.

ш

Наименование характеристик

Значения характеристик

Диапазон измерений понижения температуры замерзания растворов, оС

от 0 до 5

Пределы допускаемой абсолютной погрешности измерений понижения

о/~'

температуры замерзания растворов, С

± 0,008

Диапазон измерений эффективной (осмотической) концентрации, ммоль/кг

от 10 до 2500

Пределы допускаемой относительной погрешности измерений эффективной (осмотической) концентрации, %

± 4

Диапазон измерений молярной массы, г/моль

от 100 до 200

Пределы допускаемой относительной погрешности измерений молярной массы, %

± 4

Параметры источника питания: Входное напряжение, В Частота, Гц

110-115 В

50/60

Потребляемая мощность, В А, не более

120

Г абаритные размеры, мм, не более

381 x 228 x 254

Масса, кг, не более

14,06

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха (при t = 20 °С), не более %

от 18 до 25 80

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится типографским способом на титульном листе «Руководства по эксплуатации» и на боковую панель анализатора в виде наклейки.

Комплектность

Наименование

Количество, шт.

1. Крисокоп CRYETTE A (модель 5008)

1

2. Сетевой шнур

1

3. Градуировочные растворы с известными значениями эффективной осмотической концентрации и температуры замерзания:

- 100 ммоль/кг H2O (замерзает при -0.1858°C), 125 см3

1

- 500 ммоль/кг H2O (замерзает при -0.929°C), 125 см3

1

4. Емкость с антифризом, 250 см3

1

5. Штатив для пробирок

1

6. Пробирки, вместимостью 2 см3

24

7. Запасной щуп

1

8. Упаковка запасных проводов для мешалки

1

9. Мензурка на 30 см3

1

10. Пластмассовый резервуар

1

11. Дополнительные колпачки для заливки эталонов

2

12. Руководство по эксплуатации криоскопа CRYETTE A (модель 5008)

1

23. Методика поверки (МП 09-241-2012)

1

Поверка

осуществляется по документу МП 09-241-2012 «ГСИ. Криоскопы CRYETTE A (модель 5008). Методика поверки», утвержденному ФГУП «УНИИМ» в январе 2012 г.

Перечень эталонных средств, используемых при поверке:

-    весы лабораторные I (специального) класса точности по ГОСТ Р 53228-2008;

-    натрий хлористый по ГОСТ 4233-77, х.ч., для водных растворов.

Сведения о методах измерений

Методики измерений представлены в руководстве по эксплуатации на анализатор.

Нормативные и технические документы, устанавливающие требования к криоскопам CRYETTE A (модель 5008)

Техническая документация фирмы изготовителя «Precision Systems Inc», США.

Рекомендации к применению

Криоскопы CRYETTE A (модель 5008) применяются вне сферы государственного регулирования обеспечения единства измерений.
