Комплексы НЕВА-АСКДГ, 49390-12

Назначение

Комплексы «НЕВА-АСКДГ» (далее комплексы) предназначены для измерений температуры при контроле технологических параметров генератора электрической энергии и его вспомогательных систем.

Описание

Принцип действия комплексов основан на преобразовании входных сигналов сопротивления, тока и напряжения, полученных с помощью измерительных каналов температуры, в цифровой код.

Первичными датчиками измерительных каналов температуры являются термосопротивления, величина которых соответствует номинальной статической характеристике (НСХ) по ГОСТ 6651-2009 в диапазоне температур от минус 50 до плюс 200 °С.

Комплексы выполняют сбор данных, полученных от первичных датчиков температуры, преобразование их в цифровой код для передачи в контроллер комплекса и для передачи данных по каналу Ethernet в вычислительную сеть энергообъекта. Преобразованные данные обрабатываются, представляются на экране локального пульта отображения (ЛПО) в виде таблиц и графиков и распечатываются на принтере. Отклонения параметров отображаются на экране и сопровождаются работой сигнализации. Комплексы снабжены системой тестирования для выявления неисправностей.

Комплекс конструктивно выполняется в металлическом одинарном или сдвоенном шкафу с закрывающимися дверями. В шкафу размещаются:

-    блок вычислительный, содержащий центральный контроллер с процессорной платой, имеющей выход в сеть Ethernet, c платами памяти, платой вывода дискретных сигналов, адаптером для ввода сигналов интерфейса RS-485, жестким диском;

-    ЛПО - монитор для отображения информации комплекса, в том числе данных текущего режима;

-    выдвижная клавиатура;

-    измерительные преобразователи величины термосопротивлений;

-    выключатели системы электропитания.

Комплексы также могут обеспечивать контроль электрических параметров генератора, электрического сопротивления изоляции цепей ротора, витковых замыканий в обмотке ротора, вибрации лобовых частей обмотки статора и стержней статора, увлажнения межфазных зон статора, контроль работы щеточно-контактного аппарата при наличии соответствующих датчиков.

Конструкция и программное обеспечение комплексов применяются для работы с генераторами электрической энергии любого типа и мощности и предназначены для работы в блочных щитах и щитах управления электрических и атомных станций.

Процессы контроля за тепловыми параметрами генератора и его вспомогательных систем могут осуществляться как в автономном режиме работы комплексов «НЕВА-АСКДГ», так и в составе системы АСУТП.

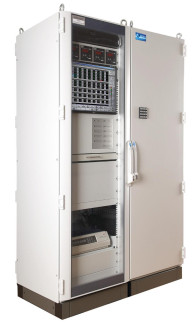

Внешний вид комплекса «НЕВА-АСКДГ» представлен на рисунке 1.

Программное обеспечение

Комплекс снабжен встроенным программным обеспечением контроллера ШИН версии 2.0 и операционной системой нижнего уровня QNX-4.25а. Программное обеспечение контроллера «АСКДГ» обеспечивает опрос датчиков и измерительных преобразователей, обработку полученных данных и передачу информации на верхний уровень системы по специальному помехозащищенному протоколу. Доступ пользователя к изменению метрологических настроек защищен, факт изменения настроек фиксируется в системном журнале. Возможность преднамеренного искажения измеренных данных исключена. Программа «ОРС-Сервер» обеспечивает прием данных от контроллера, предоставляет их другим программам через OPC-интерфейс. Этот программный компонент не имеет пользовательского интерфейса.

Программный комплекс «Самописец» позволяет пользователю просматривать данные, полученные с контроллера в виде мнемосхем (программа «Мнемосхема») и трендов (программа «Самописец»).

Программа «Таблица событий» позволяет представить события в хронологическом порядке события. Изменение данных в базе данных событий не предусмотрено интерфейсом пользователя

Программа «Нева» реализует административные функции (редактирование списка пользователей и прав), а также предоставляет пользовательский интерфейс для запуска программ верхнего уровня.

Идентификационные данные программного обеспечения комплексов «НЕВА-АСКДГ» представлены в таблице 1

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и    преднамеренных изменений в соответствии с МИ 3286-2010 - «С».

Условия применения:

Температура, °С Влажность воздуха, %

от 0 до 55 до 80 при 25 °С 630-800 (84-106,7)

Атмосферное давление, мм рт. ст. (кПа)

Знак утверждения типа

Знак утверждения типа наносится на табличку устройства, расположенную на стенке шкафа комплекса «НЕВА-АСКДГ» методом фотолитографии, на титульные листы эксплуатационной документации - с помощью графических устройств вывода компьютера.

Комплектность

Таблица 3 - Комплект поставки комплекса «НЕВА-АСКДГ»

Поверка

осуществляется по документу ЭС.141.АСКДГ.01 МП «Комплексы «НЕВА-АСКДГ», Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в январе 2012 г.

Основные средства поверки:

Магазин сопротивлений Р48310,021-111111,10 Ом, кл. т. 0,02/2-10-6 %;

Мегаомметр Ф 4102/1-1М1000 В, кл. т. 1,5;

Персональный компьютер типа IBM - PC/AT класс не ниже Intel Pentium Dual Core. Сведения о методиках (методах) измерений

Методика измерений изложена в Руководстве по эксплуатации ЭС.141.АСКДГ.01.РЭ.

Нормативные и технические документы, устанавливающие требования к комплексам «НЕВА-АСКДГ»

ГОСТ 22261-94, Средства измерений электрических и магнитных величин. Общие технические условия .

ГОСТ 6651-2009, Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ТУ 4222-003-48965563-11, Комплексы «НЕВА-АСКДГ», технические условия.

Рекомендации к применению

осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
