| Номер в госреестре | 49392-12 |
| Наименование СИ | Измерители-сигнализаторы поисковые |
| Обозначение типа СИ | ИСП-РМ1703 (РМ1703) |
| Изготовитель | ООО "Полимастер", Беларусь, г.Минск |
| Год регистрации | 2012 |
| Срок свидетельства | 26.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители-сигнализаторы поисковые ИСП-РМ1703 (PM1703) (далее - приборы), предназначены для измерения мощности амбиентного эквивалента дозы Н*(10) (далее - МЭД) гамма-излучения по линии 137Cs в коллимированном излучении, поиска (обнаружения и локализации) радиоактивных и ядерных материалов по их внешнему гамма- и нейтронному излучению.
Принцип действия приборов в режиме измерения основан на подсчете числа импульсов, поступающих с выхода детектора гамма-излучений, и вычислении МЭД при измерении гамма-излучения.
В режиме поиска приборы осуществляют сравнение числа импульсов в единицу времени, поступающих с выходов блоков детектирования гамма-излучения и нейтронного излучения, с пороговыми значениями, рассчитанными на основе значений радиационного фона гамма-излучения и отдельно нейтронного излучения, измеренных при калибровке прибора с учетом установленных коэффициентов.
Блок детектирования гамма-излучения выполнен в виде встроенного модудя на основе сцинтиллятора-фотодиода. Блок детектирования преобразует регистрируемые гамма кванты или нейтроны в электрические импульсы квазигауссовой формы, которые затем поступают в блок обработки.
Блок обработки осуществляет тестирование прибора, управляет всеми режимами работы, ведет математическую обработку сигналов и осуществляет вывод информации на жидкокристаллический индикатор (ЖКИ), сигнализаторы световой, звуковой и вибрационный. Выдача информации на световой, звуковой и вибрационный сигнализаторы осуществляется при превышении установленного порогового значения.
В режиме связи с персональным компьютером (ПК) выбор режимов работы и программирование приборов осуществляется от ПК по интерфейсу, совместимому с инфракрасным каналом связи.
Питание приборов осуществляется от встроенного гальванического элемента питания номинальным напряжением 1,5 В.
Конструктивно прибор выполнен в виде портативного моноблока. Прибор имеет клипсу и может крепиться на элементах одежды (ремнях, карманах и т.д.).
На лицевой панели блока обработки расположены кнопки управления и ЖКИ.

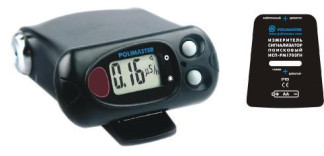

Общий вид прибора представлен на рисунке 1.
Приборы выпускаются в четырех модификациях:
- измеритель-сигнализатор поисковый ИСП-РМ1703М (РМ1703М);
- измеритель-сигнализатор поисковый ИСП-РМ1703МА (РМ1703МА). Отличается от ИСП-РМ1703М (РМ1703М) повышенной чувствительностью к гамма-излучению;
- измеритель-сигнализатор поисковый ИСП-РМ1703ГН (РМ17030К). Отличается от ИСП-РМ1703М (РМ1703М) наличием дополнительного детектора для регистрации
нейтронного излучения;
- измеритель-сигнализатор поисковый ИСП-РМ1703ГНА (PM1703GNA). Отличается от ИСП-РМ1703М (РМ1703М) повышенной чувствительностью к гамма-излучению и наличием детектора повышенной чувствительности для регистрации нейтронного излучения.
Пример записи наименования приборов в других документах и при заказе для поставки в государства-участники СНГ:
- "Измеритель- сигнализатор поисковый ИСП-РМ1703М" ТУ BY 100345122.058-2009";
- "Измеритель- сигнализатор поисковый ИСП-РМ1703МА" ТУ BY 100345122.058-2009";
- "Измеритель- сигнализатор поисковый ИСП-РМ1703ГН" ТУ BY 100345122.058-2009";
- "Измеритель- сигнализатор поисковый ИСП-РМ1703ГНА" ТУ BY 100345122.058-2009".
Пример записи наименования приборов в других документах и при их заказе для поставки на экспорт:
- "Измеритель- сигнализатор поисковый РМ1703М";
- "Измеритель- сигнализатор поисковый РМ1703МА";
- "Измеритель- сигнализатор поисковый РМ1703С№';
- "Измеритель- сигнализатор поисковый РМ1703GNA".
Метрологически значимым в приборе является встроенное программное обеспечение (ПО) микропроцессора ТИГР.00031.00.02-23. ПО микропроцессора обрабатывает поступающую информацию, осуществляет выбор режима работы и вывод результатов измерения на цифровой ЖКИ, управляет процессом обмена информацией с ПК. Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификацион ный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО микропроцессора | ТИГР.00031.00.02 -23 | РМ1703М V2.3 РМ1703МА V2.3 РМ1703GN V2.3 РМ1703GNA V2.3 | 0x2900 | CRC-16(0x8408) Начальное значение 0xFFFF |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.
| Наименование характеристики | Значение | |||
| ИСП- РМ1703М (РМ1703М) | ИСП- РМ1703МА (РМ1703МА) | ИСП- РМ1703ГН (РМ17030К) | ИСП- РМ1703ГНА (РМ17030КА) | |
| 1 | 2 | 3 | 4 | 5 |
| Диапазон измерения МЭД, мкЗв/ч | от 0,1 до 70 | |||
| Пределы допускаемой основной относительной погрешности измерения МЭД гамма-излучения 137^ по линии Cs в коллимированном излучении, % | ±30 | |||
| Чувствительность приборов к гамма-излучению, (ипм/с)/(мкЗв/ч), не менее: - для 241Am - для 137Cs | 100 85 | 200 100 | 100 85 | 200 100 |
| Чувствительность приборов к нейтронному излучению, имп-см2: - для Pu-a-Be - для тепловых нейтронов | - | - | 0,035 1,2 | 0,07 1,5 |
| Диапазон индикации средней скорости счета, с-1: - при регистрации гамма-излучения - при регистрации нейтронного излучения | от 1,0 до 9999 | от 1,0 до 9999 | от 1,0 до 9999 от 1,0 до 999 | от 1,0 до 9999 от 1,0 до 999 |
| Диапазон энергий регистрируемого гамма-излучения, МэВ | от 0,033 до 3,0 | |||
| Диапазон энергий регистрируемого нейтронного излучения, МэВ | от тепловых до 14,0 | |||
| Коэффициент вариации (при доверительной вероятности 0,95), %, не более | ± 10 | |||
| Частота (число) ложных срабатываний приборов в режиме поиска: - за 10 ч непрерывной работы (при значении коэффициента n равном 5,3), не более - за 1 ч непрерывной работы (при значении коэффициента n равном 4,5), не более | 1 1 | |||
| Минимальная обнаруживаемая активность источников на расстоянии 0,4 м (при перемещении со скоростью 0,5 м/с и значении коэффициента n равном 5,3), МБк: | ||||
| 1 | 2 3 4 | 5 |
| - 241Am | 20 | |
| - 137Cs | 1,0 | |
| - 60Со | 0,25 | |
| Минимальная обнаруживаемая активность источников на расстоянии 0,2 м (при перемещении со скоростью 0,5 м/с и значении коэффициента n равном 4,5), кБк: - Ba | 55 | |
| - 137Cs | 100 | |
| - 60Со | 50 | |
| Степень защиты по ГОСТ 14254-96 | IP65 | |
| Номинальное напряжение питания прибора, В | 1,5 | |
| Пределы допускаемой дополнительной относительной погрешности измерения МЭД, %, не более: - при изменении температуры окружающего воздуха от нормальной (20 ±5) °С до минус 20 °С | ±10 | |
| - при изменении температуры окружающего воздуха от нормальной (20 ±5) °С до плюс 50 °С | ±15 | |
| - при относительной влажности окружающего воздуха 98 % при температуре плюс 35 °С | ±15 | |
| - при быстрых изменениях температуры окружающего воздуха от нормальной до минус 20 °С, и от минус 20 °С до нормальной | ±10 | |
| - при быстрых изменениях температуры окружающего воздуха от нормальной до 50 °С, и от 50 °С до нормальной | ±15 | |
| - при изменении напряжения питания от номинального значения до крайних значений напряжения питания | ±10 | |
| Время непрерывной работы прибора от одного элемента питания, ч, не менее | 1000 | |
| Г абаритные размеры, мм, не более | 72x32x87 | |
| Масса приборов, кг, не более | 0,2 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации ТИГР. 412114.029 РЭ.
Комплект поставки приборов указан в таблице.
| Наименование, тип | Обозначение | Количество на модификацию, шт. | |||
| ИСП- РМ1703М (РМ1703М) | ИСП- РМ1703МА (РМ1703МА) | ИСП- РМ1703ГН (РМ1703GN) | ИСП- РМ1703ГНА (РМ1703GNA) | ||
| Измеритель- сигнализатор поисковый ИСП-РМ1703М (РМ1703М) | ТИГР.412114. 029 | 1 | - | - | - |
| Измеритель- сигнализатор поисковый ИСП-РМ1703МА (РМ1703МА) | ТИГР.412114. 029 | - | 1 | - | - |
| Измеритель- сигнализатор поисковый ИСП-РМ1703ГН (РМ1703GN) | ТИГР.412114. 029 | - | - | 1 | - |
| Измеритель- сигнализатор поисковый ИСП-РМ1703ГНА (РМ1703GNA) | ТИГР.412114. 029 | - | - | - | 1 |
| Элемент питания: Батарея (Alkaline) 1.5 V, не менее 2000 mA/h, AA(LR6) 1) | - | 1 | 1 | 1 | 1 |
| Руководство по эксплуатации 2) | ТИГР.412114. 029 РЭ | 1 | 1 | 1 | 1 |
| Упаковка потребительская | - | 1 | 1 | 1 | 1 |
| Комплект принадлежностей | - | 1 | 1 | 1 | 1 |
| 1) Допускается применение других элементов питания, аналогичных по параметрам 2) В состав входит методика поверки | |||||
Поверка осуществляется в соответствии с документом "Измерители-сигнализаторы поисковые ИСП-РМ1703 (PM1703). Методика поверки. МРБ МП 1876-2009", утвержденным БелГИМ 12.02.2009 г.
Основные средства поверки:
137
- установка поверочная дозиметрическая с источником Cs, по ГОСТ 8.087-2000 (ПГ ±7 %);
- установка поверочная типа УКПН-1М или КИС-НРД-МБ с комплектом образцовых нейтронных Pu-a-Be радионуклидных источников (ПГ ±7 %).
Методы измерений изложены в руководстве по эксплуатации ТИГР. 412114.029 РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям-сигнализаторам поисковым ИСП-РМ1703 (PM1703)
ГОСТ 28271-89 "Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний".
ГОСТ 27451-87 "Средства измерений ионизирующих излучений. Общие технические условия".
ТУ BY 100345122.058-2009 "Измерители-сигнализаторы поисковые ИСП-РМ1703 (PM1703). Технические условия".
Выполнение работ по обеспечению безопасных условий и охраны труда;
осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 91 |
| Поверителей | 10 |
| Актуальность данных | 18.09.2024 |
