Калибратор реактивности цифровой КРЦ-1, 49394-12

Назначение

Калибратор реактивности цифровой КРЦ-1 (далее калибратор) предназначен для воспроизведения реактивности путем формирования импульсного, токового и импульсно -токового сигнала, скорость и закон изменения которого соответствует изменению мощности ядерного реактора в точечном приближении при постоянном заданном значении реактивности.

Описание

Принцип действия Калибратора основан на преобразовании цифрового сигнала в импульсный, токовый и импульсно - токовый сигналы, скорость и закон изменения которых соответствует изменению мощности ядерного реактора в точечном приближении при постоянном заданном значении реактивности.

Реактивность ядерного реактора — величина, характеризующая динамику цепной реакции в активной зоне ядерного реактора. Реактивность реактора (p/p) является мерой отклонения реактора от критического состояния (далее - реактивность p/p, относительные единицы (о.е)). Реактивность подкритического реактора отрицательна, надкритического реактора положительна, критического реактора равна нулю.

Конструктивно калибратор выполнен на базе ПЭВМ Pentium-IV. Калибратор имеет три импульсных выхода и один токовый выход.

Питание калибратора осуществляется от сети частотой (50 ±0,5) Гц и напряжением 230 -232 В.

Калибратор состоит из: узла цифро-аналоговой обработки сигналов; узла формирования выходных сигналов.

В узел цифро-аналоговой обработки входит плата цифро-аналогового преобразователя PCI-6208V, узел формирования выходных сигналов состоит из платы формирования сигналов.

При работе Калибратора с платы цифро-аналогового преобразователя PCI-6208V на плату формирования сигналов подается изменяющееся в зависимости от величины и знака реактивности аналоговое напряжение. Плата формирования сигналов на своих выходах формирует токовый сигнал, импульсный сигнал ТТЛ-уровня и разнополярные импульсные сигналы.

На панели управления Калибратором отображаются: заданное значение реактивности, начальные условия, органы управления, с помощью которых устанавливаются:

-    режим работы, при котором выбирается один из следующих режимов воспроизведения сигнала:

-    импульсный;

-    токовый;

-    импульсно-токовый и режим задания:

-    реактивности;

-    скорости введения реактивности;

-    начальные условия;

-    требуемое значение и знак реактивности.

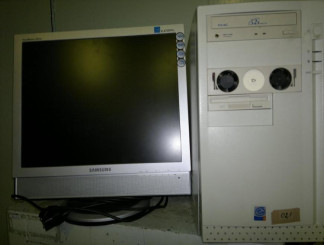

Рис.1 Внешний вид калибратора реактивности цифрового КРЦ-1

Программное обеспечение

Встроенное программное обеспечение Программное обеспечение, используемое в калибраторе (далее ПО КРЦ-1), является встроенным и предназначено для воспроизведения реактивности путем формирования цифрового сигнала, скорость и закон изменения которого соответствует изменению мощности ядерного реактора в точечном приближении при постоянном заданном значении реактивности.

ПО КРЦ-1 позволяет вычислять реактивность в модели точечной кинетики реактора. ПО КРЦ-1 является встроенным и его разделение с выделением метрологически значимой части не предусмотрено (все ПО считается метрологически значимым).

В соответствии с разделом 2.6 МИ 3286-2010 уровень защиты ПО КРЦ-1 от непреднамеренных и преднамеренных изменений соответствует уровню «С».

Идентификационные данные ПО КРЦ-1 представлены в таблице 1.

Таблица 1

1.    Диапазон воспроизведения реактивности выходного сигнала силы тока или частоты импульсов напряжения, p/р в трех режимах работы:

-    в режиме воспроизведения импульсов напряжения в диапазоне, имп/с

-    в режиме воспроизведения силы тока в диапазоне, А

-    в импульсно-токовом режиме в диапазонах, имп/с

и, А

2.    Предел допускаемой основной относительной погрешности воспроизведения реактивности выходного сигнала силы тока или частоты импульсов напряжения 5, %:

3.    Параметры выходных сигналов калибратора: а) амплитуда выходных импульсных сигналов:

-    ТТЛ - импульс положительной полярности, В

-    импульс положительной полярности, В

-    импульс отрицательной полярности, В

б)    длительность выходных импульсных сигналов, нс, не более:

-    ТТЛ - импульс положительной полярности

-    импульс положительной полярности

-    импульс отрицательной полярности

в)    выходной сигнал силы тока, А

4.    Потребляемая мощность, В-А, не более

5.    Габаритные размеры (без монитора), мм., не более:

6.    Масса(без монитора), кг, не более

7.    Условия эксплуатации:

о/~'

-    диапазон температуры окружающего воздуха, С

-    относительной влажности воздуха при 25 оС, %

-    атмосферное давление, кПа

-    напряжение питающей сети, В

-    частота, Гц;

8.    Средний срок службы, лет

от минус 25 до минус 0,01 от плюс 0,05 до плюс 0,5

от 200 до 2106; от 10-9 до 10-3; от 200 до 2106; от 10-7 до 10-3.

±6

от 1,4 до 2,7

0,2

0,2

120 120 -1920 -3 от 10-9 до 10-3 300 420x200x480 10

23±2; 30-80; от 84 до 106;

230 +22;

50±2

10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Паспорта типографским способом, на прибор в виде наклейки.

Комплектность

В комплект поставки входят:

Калибратор реактивности цифровой КРЦ-1 - 1 комплект.

Состав комплекта Калибратора

-    ПЭВМ Pentium-IV    1 компл.;

-    плата ЦАП PCI-6208V    1 шт.;

-    плата формирования сигналов (05.046.0010.00) 1 шт.;

Примечание 1: В комплект ПЭВМ Pentium-IV входят системный блок, монитор, клавиатура, мышь;

Примечание 2: Плата ЦАП PCI-6208V и плата формирования сигналов (05.046.0010.00) вставлены в системный блок ПЭВМ Pentium-IV.

Поверка

осуществляется по документу «Калибратор реактивности цифровой КРЦ-1, Методика поверки МП 2201 - 0020 - 2011», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в ноябре 2011 г.

Основные средства измерений, применяемые при поверке:

-    мультиметр цифровой прецизионный 3458А:

•    Базовая погрешность ± 0,0008 %, 8/ разрядов

•    Скорость измерений от 0,2 до 100000 в секунду

•    Измерение: пост./перемен. напряжение и ток, отношение постоянных напряжений, сопротивление (2/4 проводная схема), частота, период

•    Рабочая полоса частот до 12 МГц

•    Разрешение (10 нВ; 1 пА; 10 мкОм)

-    частотомер электронно- счетный Ч3-85/3

•    Диапазон измерения частоты 0,001 Гц - 100 МГц

•    Погрешность опорного генератора ± 1 • 10-7

Сведения о методах измерений

Руководство по эксплуатации «Калибратор реактивности цифровой КРЦ-1,

05.046.0000.00    РЭ»

Нормативные и технические документы, устанавливающие требования к калибратору реактивности цифровму КРЦ-1

1.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2.    ГОСТ 8.027-2001. ГСИ. Государственный первичный эталон и Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

3.    ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 10-16 - 30 А.

4.    Руководство по эксплуатации «Калибратор реактивности цифровой КРЦ-1,

05.046.0000.00    РЭ»

5.    ГОСТ 23082-78 "Реакторы ядерные. Термины и определения"

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
