| Номер в госреестре | 49395-12 |
| Наименование СИ | Машины измерительные |
| Обозначение типа СИ | Werth ShaftScope CNC |
| Изготовитель | "Werth Messtechnik GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 26.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Машины измерительные Werth ShaftScope CNC (далее - машины) предназначены для двухмерных измерений геометрических параметров сложных деталей различной геометрической формы.
Принцип действия машин основан на считывании с измерительных шкал данных, соответствующих интервалам перемещения оптических датчиков перемещений по осям X, Y.
Машины состоят из алюминиевого стола с измерительным столиком, центров или поворотной оси для крепления детали, встроенных измерительных шкал и оптических датчиков перемещений, осветительной системы, оптоэлектронного измерительного блока, системы обработки изображений с ССD-камерой, вычислительного блока, контроллера, блока программного управления или электронного пульта для ручного управления, персонального компьютера (далее - ПК) в комплекте с двумя мониторами, стола для вычислительного блока, блока программного управления и ПК.
Машины укомплектованы одним из следующих объективов: объективом WerthZoom c увеличением от 0,5 до 3,0 крат; телецентрической оптической системой с увеличением 0,2 крат (стандартной; с высоким разрешением); телецентрической оптической системой с увеличением 0,4 крат (стандартной; с высоким разрешением).
Алюминиевый стол машин имеет регулируемые опоры для установки по уровню.
Существует четыре исполнения машин, которые различаются диапазоном измерений линейных размеров.

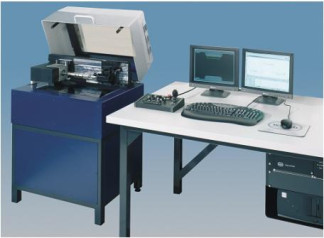

Внешний вид машин представлен на рисунке 1.
Машины работают с автономным программным обеспечением (далее - ПО) «WinWerth». ПО обеспечивает сбор, хранение, отображение, запись и обработку результатов измерений.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| WinWerth | 31 | 7 | 896a5c50e4d0efb01 688d0602df1cc68 | MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«С» по МИ 3286-2010.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
1. Диапазон и пределы допускаемой абсолютной погрешности измерений линейных размеров, дискретность, масса измеряемого изделия, габаритные размеры и масса машин приведены в таблице 2.
Таблица 2
| Наименование характеристики, единицы величин | Исполнение/Значение характеристики | |||
| ShaftScope 400 CNC | ShaftScope 650 CNC | ShaftScope 800 CNC | ShaftScope 1000 CNC | |
| 1 | 2 | 3 | 4 | 5 |
| Диапазон измерений линейных размеров, мм: по координате X по координате Y | 0-400 0-200 | 0-650 0-200 | 0-800 0-200 | 0-1000 0-200 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм | Для телецентрической оптической системы 0,2 крат стандартной: ±(9,0+L*/100) с высоким разрешением: ±(4,9+L/100) Для телецентрической оптической системы 0,4 крат стандартной: ±(4,5+L/100) с высоким разрешением: ±(2,5+L/100) Для объектива WerthZoom (0,5-3,0) крат ±(2,5+L/120) | |||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | Для телецентрической оптической системы 0,2 крат стандартной: ±(9,0+L/75) с высоким разрешением: ±(5,5+L/75) Для телецентрической оптической системы 0,4 крат стандартной: ±(4,9+L/75) с высоким разрешением: ±(2,9+L/75) Для объектива WerthZoom (0,5-3,0) крат ±(2,9+L/100) | |||
| Дискретность, мкм | 0,1 | |||
| Диаметр измеряемой детали, мм, не более | 160 | |||
| Масса измеряемой детали, кг, не более | 30 | |||
| 1 | 2 | 3 | 4 | 5 |
| Габаритные размеры, мм, не более: - длина; | 770 | 1120 | 1320 | 1520 |
| - ширина; | 580 | 580 | 580 | 580 |
| - высота. | 1350 | 1350 | 1350 | 1350 |
| Масса, кг, не более | 200 | 360 | 500 | 560 |
* L - измеряемая длина в мм.
2. Питание от сети переменного тока с параметрами:
- напряжение, В..................................................................................... 220±10;
- частота, Гц............................................................................................50±12.
3. Потребляемая мощность, Вт, не более............................................................500.
4. Условия эксплуатации:
- диапазон температуры окружающего воздуха, °С.................................от +18 до +22;
- диапазон относительной влажности окружающего воздуха, %...........................от 40 до 70;
- диапазон атмосферное давление, кПа..............................................от 84,0 до 106,7.
5. Средний срок службы, лет.............................................................................5.
6. Наработка на отказ, ч......................................................................................................5000.
Знак утверждения типа наносится на алюминиевый стол машины в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность машин приведена в таблице 3.
Таблица 3
| № п/п | Наименование | Кол-во, шт. |
| 1 | Машина | 1 |
| 2 | Электронный пульт для ручного управления или блок программного управления * | 1 |
| 3 | Программное обеспечение WinWerth | 1 |
| 4 | Оптический датчик перемещений | |
| 5 | ПК с двумя мониторами | 1 |
| 6 | Стол для вычислительного блока, блока программного управления и ПК | 1 |
| 7 | Центры или поворотная ось для крепления детали* | 1 |
| 8 | Методика поверки | 1 |
| 9 | Руководство по эксплуатации | 1 |
*- по требованию заказчика
осуществляется по документу «Машины измерительные Werth ShaftScope CNC. Методика поверки. МП 2512-0019-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2011 г.
Основными средствами поверки являются меры длины концевые плоскопараллельные эталонные 3 разряда по МИ 2060-90.
Методика измерений приведена в документе «Машины измерительные Werth ShaftScope CNC. Руководство по эксплуатации», 2011 год.
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным Werth ShaftScope CNC:
1. МИ 2060-90. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 10-6^50 м и длин волн в диапазоне 0,2^50 мкм».
2. Техническая документация фирмы «Werth Messtechnik GmbH», Германия.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
