| Номер в госреестре | 49396-12 |
| Наименование СИ | Дефектоскоп ультразвуковой |
| Обозначение типа СИ | ECHOGRAPH 1090 BASIC |
| Изготовитель | "KARL DEUTSCH Pruf- und Messgerätebau GmbH + Co. KG", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Дефектоскоп ультразвуковой ECHOGRAPH 1090 BASIC (далее по тексту - дефектоскоп) предназначен для неразрушающего контроля на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений.
Дефектоскоп состоит из электронного блока и связанного с ним кабелем преобразователя (ПЭП). На передней панели размещены два светодиодных индикатора, соответствующих каждому из стробов АСД (автоматическая сигнализация дефекта). Электронный блок дефектоскопа помещен в резиновый кожух, который защищает прибор от повреждений при контакте с грубой поверхностью и гарантирует устойчивое положение при работе. Встроенный интерфейс позволяет использовать дефектоскоп как прибор для автоматической системы контроля. Через интерфейс осуществляется вывод сигналов АСД с двух стробов и проводится статистическая обработка сигналов. Отображение полученных сигналов на дисплее дефектоскопа осуществляется в виде развертки типа А (А-Скан).

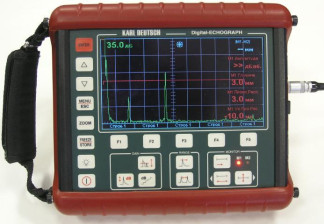

Фотография дефектоскопа представлена на рисунке 1.
В основу работы дефектоскопа положена способность ультразвуковых колебаний (УЗК), возбуждаемых пьезоэлектрическими преобразователями, распространяться в контролируемом изделии и отражаться от границ внутренних дефектов или неоднородности материала. Дефектоскоп реализует эхо-импульсный и теневой методы ультразвукового неразрушающего контроля.
На рисунке 2 показаны места пломбировки корпуса дефектоскопа для предотвращения несанкционированного доступа. Под защитной отгибаемой резиновой оболочкой расположены два пломбируемых винта.
Рисунок 2 - Место пломбировки корпуса дефектоскопа
Дефектоскоп имеет в своем составе программное обеспечение (ПО), встроенное в устройство сбора и отображения информации, обеспечивающее расчет и отображение результата измерений на дисплее.
ПО имеет следующие идентификационные данные:
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| 1. Базовая | UMS90-V1.1.3 | KD-USOS 7916.0701 | - | - |
| 2. Модуль | BASIC > MO90-BV-V1.0.14 | KD-SPOS 7916.0055 | - | - |
Доступная пользователю оболочка операционной системы отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Программное обеспечение приборов может быть установлено или переустановлено только на предприятии-изготовителе с использованием специальных программных средств.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 2
| Параметры зондирующих импульсов генератора дефектоскопа: - амплитуда зондирующего импульса не менее, В: для режима «МОЩНОСТЬ» для режима «РАЗРЕШЕНИЕ» - длительность зондирующего импульса t3 на уровне 10 % амплитуды для режима «МОЩНОСТЬ», нс | 306 59 (120± 10) |
| Отношение сигнал/шум дефектоскопа не менее, дБ | 16 |
| Пределы допускаемой абсолютной погрешности аттенюатора, дБ | ± 2,0 |
| Максимальная чувствительность приемного тракта дефектоскопа, мкВ | 150 |
| Диапазон установки коэффициента усиления приемного тракта, дБ | от 0 до 100 |
| Дискретность установки коэффициента усиления приемного тракта, дБ | 0,1; 1; 2; 6; 12; 20 |
| Диапазон установки скорости распространения УЗК, м/с | от 100 до 15000 |
| Дискретность установки скорости распространения УЗК, м/с | 1 |
| Диапазон измерений глубины и координат залегания дефектов (по стали), мм | от 2,5 до 4850 |
| Пределы допускаемой абсолютной погрешности измерений глубины и координат залегания дефектов, мм | ± 0,1 |
| Электрическое питание - переменный ток: напряжение, В частота, Гц - постоянный ток, В | 85 - 264 47 - 63 10 |
| Г абаритные размеры (высота х ширина х толщина), не более, мм | 190 х 217 х 64 |
| Масса, не более, кг | 2,0 |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха при температуре 20°С | от минус 10 до 50 °С не более 80% |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус дефектоскопа в виде пленочного шильдика методом наклейки.
Таблица 3
| № | Наименование | Количество |
| 1 | Дефектоскоп ультразвуковой ECHOGRAPH 1090 BASIC электронный блок с защитной резиновой оболочкой и стропой для переноски | 1 шт. |
| 2 | УЗ ПЭП: - WK 45 PB 4, зав. № 952034 - WK 60 PB 4, зав. № 851525 - WK 70 PB 4, зав. № 951802 | 1 шт. 1 шт. 1 шт. |
| 3. | Контактная смазка | 1 тюбик. |
| 4. | Блок питания сетевой | 1 шт. |
| 5. | Укладочный чемодан | 1 шт. |
| 6. | Дефектоскоп ультразвуковой ECHOGRAPH 1090 BASIC. Руководство по эксплуатации | 1 экз. |
| 7. | Дефектоскоп ультразвуковой ECHOGRAPH 1090 BASIC. Методика поверки. | 1 экз. |
осуществляется в соответствии с документом МП 49396-12 «Дефектоскоп ультразвуковой ECHOGRAPH 1090 BASIC. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г.
Основные средства поверки: осциллограф цифровой запоминающий TDS 2024 (регистрационный номер Государственного реестра 30565-05), диапазон частот от 0 до 200 МГц, погрешность ±3 %, прибор для поверки ультразвуковых дефектоскопов - тестер ультразвуковой МХ02-УЗТ-1, регистрационный номер Государственного реестра 44427-10, фиксированные частоты: 0,625; 1,25; 1,8; 2,5; 5,0 и 10,0 МГц, длительность регулируемых импульсов от 2 до 80 мкс, длительность задержки импульсов от 2 до 2000 мкс, образец СО-1 из комплекта кон-
трольных образцов КОУ-2 (регистрационный номер Государственного реестра 6612-99), время распространения УЗ колебаний 20 ±1 мкс, скорость распространения продольных волн 2670 м/с.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации дефектоскопа.
Нормативные и технические документы, устанавливающие требования к дефектоскопу ультразвуковому ECHOGRAPH 1090 BASIC
Техническая документация фирмы-изготовителя.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 29 |
| Поверителей | 5 |
| Актуальность данных | 22.11.2024 |
