| Номер в госреестре | 49397-12 |
| Наименование СИ | Комплекты мер моделей дефектов |
| Обозначение типа СИ | СОП1Р |
| Изготовитель | ОАО "ЕВРАЗ НТМК", г.Нижний Тагил |
| Год регистрации | 2012 |
| Срок свидетельства | 13.01.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер моделей дефектов СОП1Р (далее по тексту - комплекты) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов на поверхности для проведения поверки, калибровки, настройки проверки чувствительности (уровня фиксации) ультразвукового контроля (УЗК), вихретокового контроля (ВТК) и систем контроля прямолинейности, определения статических и динамических характеристик аппаратуры неразрушающего контроля (НК) по ГОСТ 23667-85, ГОСТ 8.283-78.
Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов, нанесённых на железнодорожный рельс, для контроля которого предназначены средства УЗК, ВТК и контроля прямолинейности, для поверки (калибровки) которых применяется данная мера.

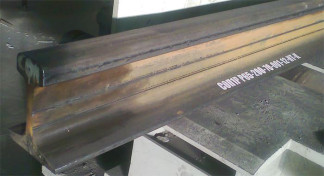

Комплекты представляют собой набор металлических рельс с нанесенными на них моделями дефектов (МД). На рисунке 1 представлена фотография общего вида комплектов.
В обозначении СОП1Р a-b-c-d-e-f-g-h принято:
| №п.п. | Обозначение | Описание |
| 1 | a | Тип рельса*: Р43; Р50; Р65; Р65К; UIC54; UIC60; S43; 136RE |
| 2 | b | Длина переднего неконтролируемого конца, мм |
| 3 | c | Длина заднего неконтролируемого конца, мм |
| 4 | d | Трехзначный порядковый номер меры |
| 5 | e | Последние две цифры года выпуска |
| 6 | f | Категория рельса*: ОТ - объемно термоупрочненный ДТ - дифференцированно термоупрочненный НТ - нетермоупрочненный |
| 7 | h | Способ производства рельса: К - кислородно-конверторный Э - электросталеплавильный. |
Основные метрологические и технические характеристики комплектов приведены в таблице 1.
Таблица 1.
| Наименование параметра | Значение параметра |
| Длина меры, мм | 18000-100000 |
| Косина реза торцов, мм, не более | 0,6 |
| Номинальное значение ширины МД и его отклонение, мм | 0,5±0,1 |
| Номинальное значение глубины МД и его отклонение, мм: EHL1, EHL2, EHL3, EHL4, EHL5, EHA1, EHA2, EHA3, EHA4, EHA5, EBL1, EBL2, EBL3, EBA1, EBA2, EBA3 EHL6, EHL7, EHL8, EHL9, EHL10, EHL11, EHL12, EHL13, EHL14, EHL15, EHL16, EHL17, EHL18, EHL19, EHL20, EHA6, EHA7, EHA8, EHA9, EHA10, EHA11, EHA12, EHA13, EHA14, EHA15, EHA16, EHA17, EHA18, EHA19, EHA20, EBL4, EBL5, EBL6, EBL7, EBL8, EBL9, EBL10, EBL11, EBL12, EBA4, EBA5, EBA6, EBA7, EBA8, EBA9, EBA10, EBA11, EBA12, VH1, VH2, VH3, VH4, VH5, VH6, VW1, VW2, VW3, VW4, VW5, VW6, VB1, VB2, VB3, VB4, VB5, VB6 UHS1, UHS2, UHF1, UHF2 UHES, UB1S, UHEF, UB1F, MW1, MW2, MW3, UB1, UHE UHA, UHB, UHC, UHD UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F группы сверлений MH1, MH2, MH3 (84 отверстия) | 1,0±0,1 |
| 1,5±0,1 | |
| 40±5 | |
| сквозное | |
| 15±1 | |
| (e/2) ±1, где е - толщина шейки рельса | |
| 25±3 | |
| Номинальное значение длины МД и его отклонение, мм: EHL1, EHL2, EHL3, EHL4, EHL5, EHA1, EHA2, EHA3, EHA4, EHA5, EBL1, EBL2, EBL3, EBA1, EBA2, EBA3 EHL6, EHL7, EHL8, EHL9, EHL10, EHL11, EHL12, EHL13, EHL14, EHL15, EHL16, EHL17, EHL18, EHL19, EHL20, EHA6, EHA7, EHA8, EHA9, EHA10, EHA11, EHA12, EHA13, EHA14, EHA15, EHA16, EHA17, EHA18, EHA19, EHA20, EBL4, EBL5, EBL6, EBL7, EBL8, EBL9, EBL10, EBL11, EBL12, EBA4, EBA5, EBA6, EBA7, EBA8, EBA9, EBA10, EBA11, EBA12, VH1, VH2, VH3, VH4, VH5, VH6, VW1, VW2, VW3, VW4, VW5, VW6, VB1, VB2, VB3, VB4, VB5, VB6 | 20,0±0,5 |
| 10,0±0,5 | |
| Номинальное значение диаметра МД и его отклонение, мм UHS1, UHS2, UHF1, UHF2 группы сверлений MH1, MH2, MH3 (84 отверстия) группы сверлений MW1, MW2, MW3 (42 отверстия) UHES, UB1S, UHEF, UB1F, MW1, MW2, MW3, UB1, UHE UHA, UHB, UHC, UHD UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F | 3±0,5 |
| 2±0,1 | |
| Смещение оси симметрии МД относительно оси симметрии головки рельса, мм: EHL3, EHL8, EHL13, EHL18, EHA3, EHA8, EHA13, EHA18 | ±2,0 |
| Смещение оси симметрии МД относительно оси симметрии подошвы рельса, мм: EBL2, EBL5, EBL8, EBL11, EBA2, EBA5, EBA8, EBA11 | ±2,0 |
| Номинальное значение расстояния от оси симметрии головки рельса до дальнего края участка паза с рабочей глубиной моделей дефекта и его отклонение, мм: EHA2, EHA4, EHA7, EHA9, EHA12, EHA14, EHA17, EHA19 UHS1, UHS2, UHF1, UHF2 | 24,0±1,0 2±1,0 |
| Номинальное значение расстояния от края подошвы рельса до ближнего края участка паза с рабочей глубиной моделей дефекта, мм, не более: EBA1, EBA3, EBA4, EBA6, EBA7, EBA9, EBA10, EBA12 | 7,0 |
| Номинальное значение расстояния от оси симметрии головки рельса до продольной оси моделей дефекта и его отклонение, мм: EHL2, EHL4, EHL7, EHL9, EHL12, EHL14, EHL17, EHL19 | 24,0±1,0 |
| Номинальное значение расстояния от края подошвы рельса до продольной оси моделей дефекта, мм, не более: EBL1, EBL3, EBL4, EBL6, EBL7, EBL9, EBL10, EBL12 | 7,0 |
| Номинальное значение расстояния от оси симметрии МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм: EHA1, EHA5, EHA6, EHA10, EHA11, EHA15, EHA16, EHA20 | 23,0±1,0 |
| Номинальное значение расстояния от продольной оси МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм: EHL1, EHL5, EHL6, EHL10, EHL11, EHL15, EHL16, EHL20 | 23,0±1,0 |
| Номинальное значение расстояния от точки входа МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм UHA, UHC UHB, UHD UHE | 14,0±1,0 30,0±1,0 20,0±1,0 |
| Номинальное значение расстояния от точки входа МД до плоскости, параллельной основанию подошвы рельса и его отклонение, мм UB1, UB1S, UB1F UW1, UW1S, UW1F UW2, UW2S, UW2F UW3, UW3S, UW3F UW4, UW4S, UW4F UW5, UW5S, UW5F UW6, UW6S, UW6F группы сверлений MW1, MW2, MW3 (42 отверстия) | S±1,0 (*) (C-25) ±1 (**) (C-15) ±1 (**) (C-5) ±1 (**) (C+5) ±1 (**) (C+15) ±1 (**) (C+25) ±1 (**) (C+40) +.50 (**) |
| Номинальное значение расстояния между МД и его отклонение, мм: EHA8-EHA7; EHA8-EHA9 | 50 ± 2 | |
| EBA1-EBA2; EBA2-EBA3 | 300 ± 2 | |
| EBA1-EHA2 | 175 ± 2 | |
| EHA2-EHA3; EHA3-EHA4; EBL1-EBL6 | 250 ± 2 | |
| EHA2-EHL5 EHL5-EHL10; EBL3-EBL2; EHL1-EHL6; EBL2-EBL1; EBL6-EBL5; EBL5-EBL4; | 355 ± 2 125 ± 2 70 ± 2 605 ± 2 1555 ± 2 1905 ± 2 | |
| EHL10-EHA5; EHL6-EHA1 | ||
| EHA2-EHL1 EBA1-EBL3 EHA2-EHL2 | ||
| EHL2-EHL3; EHL3-EHL4; EHL4-EHL7; EHL7-EHL8; EHL8-EHL9 | 200 ± 2 | |
| UW5-UW4, UW3-UW2 | 64± 2 | |
| UW4-UW3 | 315± 2 | |
| UW6-UW1 | 380± 2 | |
| UHE-UW1 UHA-UHB, UHC-UHD | 150± 5 100± 2 | |
| Номинальное значение угла наклона оси МД относительно плоскости | ||
| противоположной грани головки рельса и его отклонение, ° UHA, UHC | 82 ± 1 | |
| UHB, UHD | 90 ± 1 | |
| Номинальное значение угла наклона оси МД относительно вертикальной оси | ||
| симметрии рельса и его отклонение, ° UHS1, UHS2, UHF1, UHF2 | 4 ± 1 | |
| Номинальное значение угла наклона оси МД относительно основания | ||
| подошвы рельса и его отклонение, ° | ||
| UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, | 0 ± 10 | |
| UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F | ||
| Номинальное значение расстояния от переднего | ||
| торца рельса до оси симметрии МД и его | ||
| отклонение, мм | ||
| EHA11, EHA12, EHA13, EHA14, EHA15, EBA7, | 200+0-2 (при отсутствии заусенцев на торце) | |
| EBA8, EBA9, VH3, VH4, VW3, VW4, VB3, VB4 | 500+0-2 (при наличии заусенцев на торце) | |
| VB1, VB2, VW1, VW2, VH1,VH2, EHA6, | ||
| EHA8, EHA10, EBA4, EBA5, EBA6 | 6000 ± 5 | |
| EBA1 | 8130 ± 5 | |
| EHA2 | 8305 ± 5 | |
| UHS1 | 185 ± 1 | |
| UHS2 | 190 ± 1 | |
| UHES UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, | 195 ± 2 | |
| MW1, MH1,UB1S | 200 +-02 | |
| Номинальное значение расстояния от заднего | ||
| торца рельса до оси симметрии МД и его | ||
| отклонение, мм | ||
| EHA16, EHA17, EHA18, EHA19, EHA20, EBA10, EBA11, EBA12, VH5, VH6, VW5, VW6, | 70+ -2 (при отсутствии заусенцев на торце) 500+0-2 (при наличии заусенцев на торце) | |
| VB5, VB6 | ||
| UHF1 UHF2 UHEF UW1F, UW2F, UW3F, UW4F, UW5F, UW6F, MW3, MH3,UB1F | 60 ± 1 55 ± 1 65 ± 2 70 +-02 | |
| Пределы допускаемой абсолютной погрешности измерения, мм: - смещения оси симметрии МД относительно оси симметрии головки рельса; - смещения оси симметрии МД относительно оси симметрии подошвы рельс; - расстояния от оси симметрии головки рельса до дальнего края участка паза с рабочей глубиной моделей дефект; - расстояния от края подошвы рельса до ближнего края участка паза с рабочей глубиной моделей дефекта; - расстояния от оси симметрии головки рельса до продольной оси моделей дефекта; - расстояния от края подошвы рельса до продольной оси моделей дефекта; - расстояния от оси симметрии МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса; - расстояния от заднего торца рельса до МД; | ±0,05 | |
| Пределы допускаемой абсолютной погрешности измерения, мм: - расстояния между МД; - расстояния от переднего торца меры до МД. | ±1 0,30+0,15-•(L-1) | (***) | |
| Пределы допускаемой абсолютной погрешности измерения длины искусственных дефектов, мм | ±0,05 | |
| Пределы допускаемой абсолютной погрешности измерения ширины искусственных дефектов, мкм | ±0,2 | |
| Пределы допускаемой абсолютной погрешности измерения глубины искусственных дефектов: для отверстий EHL1, EHL2, EHL3, EHL4, EHL5, EHA1, EHA2, EHA3, EHA4, EHA5, EBL1, EBL2, EBL3, EBA1, EBA2, EBA3 EHL6, EHL7, EHL8, EHL9, EHL10, EHL11, EHL12, EHL13, EHL14, EHL15, EHL16, EHL17, EHL18, EHL19, EHL20, EHA6, EHA7, EHA8, EHA9, EHA10, EHA11, EHA12, EHA13, EHA14, EHA15, EHA16, EHA17, EHA18, EHA19, EHA20, EBL4, EBL5, EBL6, EBL7, EBL8, EBL9, EBL10, EBL11, EBL12, EBA4, EBA5, EBA6, EBA7, EBA8, EBA9, EBA10, EBA11, EBA12, VH1, VH2, VH3, VH4, VH5, VH6, VW1, VW2, VW3, VW4, VW5, VW6, VB1, VB2, VB3, VB4, VB5, VB6, мкм для отверстий UHS1, UHS2, UHF1, UHF2, UHA, UHB, UHC, UHD,UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F для группы сверлений MH1, MH2, MH3 (84 отверстия),мм | ±15 | |
| ±0,2 | ||
| ±1 | ||
| Пределы допускаемой абсолютной погрешности измерения косины реза торцов, мм | ±0,2 | |
| Пределы допускаемой абсолютной погрешности измерения угла наклона оси МД относительно плоскости противоположной грани головки рельса, ' UHA, UHC, UHB, UHD | ± 12 | |
| Пределы допускаемой абсолютной погрешности измерения угла наклона оси МД относительно вертикальной оси симметрии рельса, ' UHS1, UHS2, UHF1, UHF2 | ±12 | |
Пределы допускаемой абсолютной погрешности измерения угла наклона оси МД относительно основания подошвы рельса, °
UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F
* где S - высота до точки пересечения образующих поверхностей перьев подошвы в шейке рельса по ГОСТ Р 51685-2000;
** где C - расстояние от поверхности подошвы рельса до линии центров радиусов шейки рельса по ГОСТ Р 51685-2000;
*** где L - число полных и неполных метров в отрезке.
Знак утверждения типа наносится на титульный лист паспорта в правом верхнем углу типографским способом и на торец меры в виде наклейки.
| Наименование и условное обозначение | Кол-во, шт. |
| Комплект мер моделей дефектов СОП1Р | Количество и тип мер выбирается заказчиком |
| Паспорт | 1 |
| Методика поверки | 1 |
осуществляется в соответствии с методикой поверки «Комплекты мер моделей дефектов СОП1Р. Методика поверки» МП 19.Д4-12, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в феврале 2012г.
Основные средства поверки:
- меры длины концевые плоскопараллельные по ГОСТ 9038-90, к.т. 1;
- рулетка измерительная по ГОСТ 7502-98, к.т. 1;
- штангенциркуль типа ТТТЦ-ТТ по ГОСТ 166-89, предел погрешности измерения ±0,05;
- линейка измерительная по ГОСТ 427-75, предел погрешности измерения ±0,15;
- глубиномер индикаторный по ГОСТ 7661-67, наибольшая разность погрешностей индикатора на всем диапазоне измерения 15 мкм;
- угольник УП-160, к.т. 2;
- угломер типа 2-2, диапазон измерения (0-360), цена деления нониуса 2 минуты
- линейка поверочная ШД-1000, к.т. 2;
- линейка поверочная ШД-1600, к.т. 2;
- линейка поверочная ШД-3000, к.т. 2.
Используется для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации на соответствующую систему контроля.
Нормативные и технические документы, устанавливающие требования к комплектам мер моделей дефектов СОП1Р
ТУ 4381-037-14788411-2011 Комплект мер моделей дефектов СОП1Р для настройки, поверки средств измерений и аттестации испытательного оборудования линии автоматического неразрушающего контроля качества рельсов. Технические условия
Комплекты мер моделей дефектов СОП1Р применяются вне сферы государственного регулирования обеспечения единства измерений.
Заявитель
Федеральное государственное унитарное предприятие «Научно-исследовательский институт мостов и дефектоскопии» (ФГУП «НИИ мостов»)
Адрес: 190031, С.-Петербург, наб. р. Фонтанки, 113 Тел./факс (812)310-17-16 E-mail: niim@mail.wplus.net
