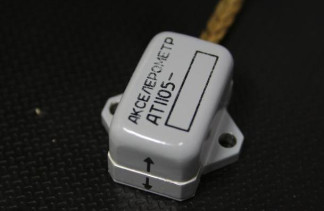

Акселерометры АТ 1105, 49398-12

Шифр акселерометра

Диапазон измерений

-2

м-с

g

АТ1105-05

о,

4,

с*

4,

1

± 0,5

АТ1105-1

00

ы

00

1

± 1

АТ1105-2

VO

VO

1

± 2

АТ1105-5

- 49,5.49,5

± 5

АТ1105-10

оо"

9

оо"

9

-

± 10

АТ1105-20

- 196,2.196,2

± 20

АТ1105-50

- 490,5.490,5

± 50

№

п/п

Наименование параметра

Значение параметра (для класса А)

1

Диапазоны измерений линейного ускорения выбираются из ряда, м-с"2

от -4,9 до 4,9 м-с"2 (0,5 g) от -9,8 до 9,8 м-с"2 (1 g) от -19,6 до 19,6 м-с"2 (2 g) от -49,1 до 49,1 м-с"2 (5 g) от -98,1 до 98,1 м-с"2 (10 g) от "196,2 до 196,2 м^с"2 (20

g) "2 от "490,5 до 490,5 м-с (50 g)

2

Пределы изменения выходного напряжения, В

± 5

3

Номинальный коэффициент преобразования для диапазонов измерений, мВ/( м-с"2):

± 4,9 м-с"2 (± 0,5 g)

± 9,8 м^с 2 (± 1 g)

± 19,6 м-с"2 (± 2 g)

± 49,1 м-с"2 (± 5 g)

± 98,1 м^с"2 (± 10 g)

± 196,2 м^с"2 (± 20 g)

± 490,5 м^с"2 (± 50 g)

1020,4

510.2 255,1 101,8 51,0 25,5

10.2

4

Среднеквадратическое отклонение коэффициента преобразования от номинального значения при нормальной температуре окружающего воздуха (20 ± 5) °С, %, не более

0,5

5

Среднеквадратическое отклонение коэффициента преобра" зования, вызванное отклонением температуры окружающе" го воздуха от нормальной, %, не более:

" в диапазоне температур от минус 50 до плюс 15 °С;

" в диапазоне температур от минус 55 до минус 50 °С вкл.;

" в диапазоне температур от плюс 25 до плюс 60 °С;

" в диапазоне температур от плюс 60 вкл. до плюс 85 °С.

0,5

0,75

0,5

0,75

6

Пределы допускаемого напряжения смещения нуля при нормальной температуре окружающего воздуха, мВ

± 25

7

Пределы допускаемого изменения напряжения смещения нуля, вызванного отклонением температуры окружающего воздуха от нормальной, мВ:

" в диапазоне температур от минус 50 до плюс 15 °С;

" в диапазоне температур от минус 55 до минус 50 °С вкл.;

" в диапазоне температур от плюс 25 до плюс 60 °С;

" в диапазоне температур от плюс 60 вкл. до плюс 85 °С.

± 50 ± 75 ± 50 ± 75

8

Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания:

а)    напряжения смещение нуля, мВ/В;

б)    номинального коэффициента преобразования, %/В

± 5 ± 1,5

9

Пределы допускаемой нелинейности градуировочной (выходной) характеристики, %

± 0,5

10

Диапазон частот измеряемых ускорений от 0 Гц до верхней частоты:

- верхняя частота (по уровню минус 3 дБ) для диапазонов измерений, Гц, не менее

± 4,9 м-с-2 (± 0,5 g)

± 9,8 м^с 2 (± 1 g)

± 19,6 м-с-2 (± 2 g)

± 49,1 м-с-2 (± 5 g)

± 98,1 м-с-2 (± 10 g)

± 196,2 м-с-2 (± 20 g)

± 490,5 м-с-2 (± 50 g)

100

200

300

500

700

900

1100

11

Напряжение питания постоянного тока относительно средней точки, В: - нормальное

- рабочее

± (12,0 ± 0,1) ± (12,0 ± 0,6)

12

Потребляемый ток, мА, не более

20

13

Масса, г, не более

15

14

Г абаритные размеры, мм, не более

29,5x28,5x16

Наименование и шифр изделия или документа

Обозначение

Кол

Примечание

Акселерометр АТ 1105

ИФДЖ.402139.006

1

Этикетка

ИФДЖ.402139.006 ЭТ

1

Упаковка

ИФДЖ.323241.001 СБ

1

Одна на три акселерометра

Руководство по эксплуатации

ИФДЖ.402139.006 РЭ

1

Поставляется по требованию потребителя и по отдельному договору

Методика поверки

ИФДЖ.402139.006 МП

1

Поставляется по требованию потребителя и по отдельному договору

Наименование

Обозна

чение

Требуемые технические характеристики

Примечание

Вольтметр универсальный цифровой

В7-34А

Верхний предел измерений напряжения 10 В; диапазон частот 203000 Гц; RBx не менее 1 МОм; абсолютная погрешность измерений напряжения, не более:

-    постоянного ± 5 мВ;

-    переменного ± 50 мВ

Для поверки в динамическом режиме (диапазон частот)

Вибростенд

ВЭДС-

80А

Ускорение до 49,5 м/с2 (5 g); относительная погрешность ± 2 %, диапазон частот от 30 до 1100 Гц

Для поверки в динамическом режиме (диапазон частот)

Головка делительная оптическая

ОДГ-5Э

Диапазон поворота шпинделя 360°; абсолютная погрешность ± 5''

Для поверки акселерометров с диапазонами измере--2

ний от -4,9 до 4,9 м-с" и от -

-2

9,8 до 9,8 м-с" в статическом режиме

Комплекс градуировочный

ТЕМП - 2

Ускорение до 495 м/с2 (50 g); относительная погрешность ± 0,1 %

Для поверки акселерометров с остальными диапазонами измерений в статическом режиме

Источник напряжения постоянного тока - 2 шт.

Б5-47

Постоянный ток напряжением (12,0 ± 0,1) В; мощность > 1 Вт
