| Номер в госреестре | 49401-12 |
| Наименование СИ | Вискозиметры автоматические |
| Обозначение типа СИ | miniAV, miniAV-LT, miniAV-X, miniQV-X, miniPV, CAV-2100, CAV-2200 |
| Изготовитель | "Cannon Instrument Company", США |
| Год регистрации | 2012 |
| Срок свидетельства | 26.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Вискозиметры автоматические модификаций miniAV, miniAV-LT, miniAV-X, miniQV-X, miniPV, CAV-2100, CAV-2200 предназначены для измерения кинематической вязкости жидких нефтепродуктов (прозрачных и непрозрачных) и растворов полимеров.
Кинематическая вязкость жидких нефтепродуктов (прозрачных и непрозрачных), растворов полимеров определяется временем ее истечения под действием силы тяжести через калиброванный стеклянный капиллярный вискозиметр в условиях постоянной температуры, которая обеспечивается термостатированной ванной. Стеклянные вискозиметры относятся к типу Уббелоде.
Вискозиметры автоматические модификаций miniAV и miniAV-X предназначены для автоматического определения кинематической вязкости в соответствии с требованиями ГОСТ 33-2000, ГОСТ Р 53708-2009, ISO 3104. Эти модификации позволяют выполнять анализы как прозрачных, так и непрозрачных образцов. С использованием этих приборов можно выполнять испытания по перечню кода номенклатуры нефтепродуктов, таких как, топлив дизельных, отработанных масел, топлив судовых, топлив остаточных тяжелых, а также нефтей. Вискозиметры автоматические модификаций miniAV и miniAV-X отличаются наличием автоподатчика карусельного типа на 10 позиций (miniAV-X).
Вискозиметр автоматический модификации miniAV-LT - автоматизированный низкотемпературный вискозиметр предназначен для определения кинематической вязкости топлив для реактивных двигателей, турбинных масел и гидравлических жидкостей при низких температурах. Вискозиметр автоматический модификации miniAV-LT обеспечивает определение кинематической вязкости в соответствии с требованиями ГОСТ 33-2000, ГОСТ Р 53708-2009, ISO 3104 и ASTM D 2532.
Вискозиметр автоматический модификации miniQV-X предназначен для автоматического анализа вязкости масел, находящихся в процессе эксплуатации, по ГОСТ Р 53708-2009, ISO 3104, ГОСТ 33-2000. Вискозиметр автоматический модификации miniQV-X с одним вискозиметром малого объема типа Уббелоде обеспечивает выполнение цикла последовательного измерения проб менее чем за 3 минуты.
Вискозиметр автоматический модификации miniPV предназначен для измерения вязкости растворов полимеров. Его точность и функциональные возможности основаны на комбинации контроля температуры, обращения с жидкостью, сенсорной технологии и автоматизации.
Вискозиметры автоматические модификации CAV предназначены для работы без вмешательства оператора. Обеспечивают автоматическое определение кинематической вязкости в соответствии с параметрами, установленными в стандартах ГОСТ 33-2000, ГОСТ Р 53708-2009, ISO 3104. Вискозиметр автоматический модификации CAV-2100 представляет собой модульную конструкцию с односекционным термостатом и двумя вискозиметрами в нем. Модификация вискозиметра автоматического CAV-2200 представляет собой модульную конструкцию с двухсекционным термостатом и одним вискозиметром в каждой секции термостата. Технические характеристики идентичны для обеих модификаций.

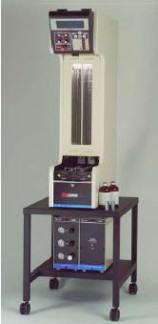

Рисунок 1 — Внешний вид вискозиметра автоматического CAV-2200
Рисунок 2 — Внешний вид вискозиметра автоматического CAV-2100
Рисунок 5 — Внешний вид вискозиметра автоматического miniAV-LT
Рисунок 6 — Внешний вид вискозиметра автоматического miniQV-X
Вискозиметры имеют встроенное и автономное ПО.
Встроенное программное обеспечение БИОС выполняет функции сбора и передачи данных на внешнее устройство. Для вискозиметров автоматических модификации CAV встроенное ПО выполняет также функции обработки и отображения данных.
Автономное программное обеспечение «VISPRO» предназначено для управления работой вискозиметра и процессом измерений, обработки, хранения и передачи данных.
К метрологически значимой части программного обеспечения «VISPRO» относится файл vispro.exe.
Идентификация встроенного и автономного ПО осуществляется через меню автономного ПО.
Идентификационные данные ПО указаны в таблице.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового индикатора программного обеспечения |
| Встроенное программное обеспечение | БИОС | с 01.00 по 20.99* | -* | -* |
| VISPRO | VISPRO II | 2.0 | 3af56236fedd583 e15aa76e2a263a20e | md5 |
* - номер версии определяется датой выпуска прибора.
Уровень защиты программного обеспечения от непреднамеренных и намеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристик | Модификации | ||||||
| miniA V | miniA V-LT | miniAV -X | miniQV-X | miniPV | CAV-2100, CAV-2200 | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| Диапазон измерений кинематической вязкости, мм2/с | от 0,5 до 6000 | от 1 до 20000 | от 0,5 до 6000 | при 40°С: от 5 до 800 при 100°С: от 5 до 50 | от 0,3 до 5000 | от 0,5 до 5000 | |
| Предел допускаемой относительной сходимости результатов измерений кинемат. вязкости, % | 0,1 | ||||||
| Пределы допускаемой относительной погрешности вискозиметра ,% | ± 0,35 | ±1,5 | ± 0,35 | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
| Диапазон рабочих 0/'Ч температур, С | от + 20 до +100 | от - 40 до +30 | от +20 до +100 | от +40 до +100 | от +20 до +100 | от +20 до +150 | ||
| Пределы допускаемой абсолютной погрешности измерения и поддержания тем- 0/'~' пературы, C | ±0,01 | в диапазоне температур от +20 до +100: ±0,01; в диапазоне температур от +100 до +150: ±0,03 | ||||||
| Габаритные размеры (бани и блока питания): - длина, мм - ширина, мм - высота, мм | 254 305 598 | 254 437 526 | 254 437 598 | 575 833 770 | 305 725 1245 | |||
| Масса, кг, не более | 12,5 | 18 | 27 | 59 | 91, 96 | |||
Условия эксплуатации:
»-» 0/"ч
от 10,0 до 35,0 от 10,0 до 90,0 от 84,0 до 107,0 1350 230±10%; от 50 до 60 5000 10
-диапазон температуры окружающей среды, С -диапазон относительной влажности воздуха, %
- диапазон атмосферного давления, кПа
- потребляемая мощность, не более В-А
- напряжение питающей сети, В
- частота, Гц Наработка на отказ, ч, не менее Срок службы, лет, не менее
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации вискозиметра и на лицевую панель вискозиметра в виде наклейки.
Комплект поставки определяется заказом и отражается в спецификации.
Таблица 3
| Наименование | Количество |
| Вискозиметр автоматический | 1,0 шт. |
| Набор вискозиметров типа Уббелоде | 1,0 к-т. |
| ПО VISCPRO | 1,0 шт. |
| Руководство по эксплуатации | 1,0 экз. |
| Методика поверки № МП 2302-0003-2011 | 1,0 экз. |
осуществляется по методике поверки МП 2302-0003-2011 «Вискозиметры автоматические модификаций miniAV, miniAV-LT, miniAV-X, miniQV-X, miniPV, CAV-2100, CAV-2200 фирмы «Cannon Instrument Company», США. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», январь 2011 г.
Основные средства поверки:
Государственные стандартные образцы вязкости (РЭВ-2, ГСО 8586-2004; РЭВ-5, ГСО 8587-2004; РЭВ-10 ГСО 8588-2010; РЭВ-20 ГСО 8589-2004; РЭВ-40, ГСО 8591-2004; РЭВ-60, ГСО 8592-2004, РЭВ-80, ГСО 8593-2004; РЭВ-100, ГСО 8594-2004; РЭВ-200, ГСО 8596-2004; РЭВ-600, ГСО 8598-2004; РЭВ-1000, ГСО 8599-2004; РЭВ-2000, ГСО 8600-
Лист № 6 Всего листов 6
2004; РЭВ-4000, ГСО 8601-2004; РЭВ-6000, ГСО 8602-2004; РЭВ-10000, ГСО 8603-2004) в зависимости от рабочего диапазона вязкости и рабочей температуры.
Градуировочная жидкость «30», с погрешностью 1,0 по МИ 1289-86 ГСИ. Жидкости градуировочные для поверки вискозиметров. Методика метрологической аттестации.
- Руководство по эксплуатации «Вискозиметры автоматические модификаций miniAV, miniAV-LT, miniAV-X, miniQV-X, miniPV, CAV-2100, CAV-2200»;
- ГОСТ 33-2000 (ISO 3104) «Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости»;
- ГОСТ Р 53708-2009 «Стандартный метод испытаний для определения кинематической вязкости прозрачных и непрозрачных жидкостей и вычисления динамической вязкости»;
- ISO 3105 «Стеклянные капиллярные вискозиметры для определения кинематической вязкости. Технические требования и указания по эксплуатации»;
Нормативные и технические документы, устанавливающие требования к вискозиметрам автоматическим модификаций miniAV, miniAV-LT, miniAV-X, miniQV-X, miniPV, CAV-2100, CAV-2200
Техническая документация фирмы-изготовителя.
ГОСТ 8.025-96 "ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей".
выполнение работ по оценке соответствия промышленной продукции (нефтепродуктов) установленным законодательством Российской Федерации обязательным требованиям.
