| Номер в госреестре | 49402-12 |
| Наименование СИ | Меры для поверки установок автоматизированных бесконтактных |
| Обозначение типа СИ | Calipri - Ferberg CW-40 |
| Изготовитель | "nextSENSE Mess- und Prufsysteme GmbH", Австрия |
| Год регистрации | 2012 |
| Срок свидетельства | 26.03.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Меры для поверки установок автоматизированных бесконтактных «Calipri -Ferberg CW-40» (меры) предназначены для передачи единицы длины в области измерений геометрических параметров отклонений формы и взаимного расположения поверхностей деталей железнодорожного сортамента (профиля колёс, тормозных дисков, диаметра по гребню, параметров рельса, дефектов колеса и т.д.).

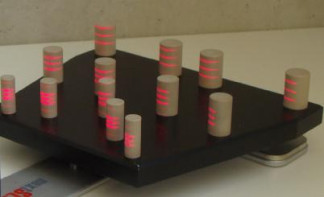

Меры для поверки установок автоматизированных бесконтактных «Calipri - Fer-berg CW-40» представляют собой титановую пластину в форме трапеции с установленными на ней 13 керамическими цилиндрами с известными координатами и диаметром. Схема меры изображена на рисунке 1.
Принцип действия мер основан на измерении диаметров и координат цилиндров при помощи установок автоматизированных бесконтактных «Calipri - Ferberg CW-40» и последующего определения их отклонения от номинальных значений.
В качестве начала отчета принимается центр цилиндра 12, оси координат выбираются следующим образом: ось Y параллельна основаниям трапеции и направлена в сторону цилиндра 7, ось X параллельна высоте трапеции и направлена в сторону меньшего основания.
| Наименование параметра | Значение параметра | ||
| Диаметры и положение цилиндров | |||
| Номер цилиндра: | Номинальный диаметр, мм: | Положение по оси X, мм: | Положение по оси Y, мм: |
| 1 | 14 | -82 | -71 |
| 2 | 12 | -21 | -60 |
| 3 | 8 | 32 | -44 |
| 4 | 9 | 21 | -23 |
| 5 | 9 | 21 | 23 |
| 6 | 8 | 32 | 44 |
| 7 | 12 | -21 | 60 |
| 8 | 14 | -82 | 71 |
| 9 | 14 | -78 | 15 |
| 10 | 14 | -78 | -15 |
| 11 | 12 | -25 | -22,5 |
| 12 | 9 | 0 | 0 |
| 13 | 12 | -25 | 23 |
| Пределы допускаемых отклонений диаметров и координат цилиндров, мкм | ±40 | ||
| Условия эксплуатации: Диапазон рабочих температур, °С Относительная влажность воздуха, % | от 5 до 35 не более 80, без конденсата | ||
| Габаритные размеры, мм -ширина -глубина -высота | 167 283 53 | ||
| Масса, кг, не более | 1 | ||
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на металлическое основание меры методом наклеивания.
| Наименование изделия | Количество |
| 1. Мера для поверки установок автоматизированных бесконтактных «Calipri - Ferberg CW-40» | 1 шт. |
| 2. Руководство по эксплуатации | 1 экз. |
| 3. Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 49402-12 «Меры для поверки установок автоматизированных бесконтактных “Calipri - Ferberg CW-40”. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в декабре 2011 года.
Основное поверочное оборудование: координатно-измерительная машина (КИМ) с пределом допускаемой абсолютной погрешности не хуже 1,2+L/400 мкм, где L - измеряемая длина в мм.
Методики измерений изложены в документе «Меры для поверки установок автоматизированных бесконтактных “Calipri - Ferberg CW-40”. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к мерам для поверки установок автоматизированных бесконтактных “Calipri - Ferberg CW-40”
МИ 2060-90 Рекомендация «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 1х10-6 .50 м и длин волн в диапазоне 0,2.50 мкм».
Техническая документация фирмы NextSense Mess- und Prufsysteme GmbH, Австрия.
