| Номер в госреестре | 49404-12 |
| Наименование СИ | Системы измерительные |
| Обозначение типа СИ | FTB-1 |
| Изготовитель | "EXFO Inc.", Канада |
| Год регистрации | 2012 |
| Срок свидетельства | 26.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные FTB-1 предназначены для измерений ослабления методом обратного рассеяния в оптических кабелях длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и мощности оптического излучения, а также тестирования цифровых каналов и трактов плезиохронной/синхронной иерархии (PDH/SDH) на скоростях передачи 2,048; 8,448; 34,368; 139,264; 155,520; 622,080; 2448,320; 9953,28 Мбит/с, в том числе на оптических стыках STM-1, STM-4, STM-16, STM-64, иерархии скоростей, соответствующих стандартам DSn/SONET, а также иерархии скоростей Ethernet 10/100/1000/10000 Мбит/с.
Системы измерительные FTB-1 (далее - системы) комплектуются модулями оптических рефлектометров серий FTB-720: FTB-720-12CD, FTB-720-12CD-23B, FTB-720-000-04B, FTB-720-023B-04, FTB-720-023B, серий FTB-730: FTB-730-023B, FTB-730-236B, FTB-730-023B-04B, FTB-730-000-04B, FTB-730-034B, FTB-730-000-08B, а также анализаторами цифровых линий связи, поддерживающими DSn/PDH/SONET/SDH (модули FTB-810(G)), Ethernet (модули FTB-860(G)), DSn/PDH/SONET/SDH/Ethernet (модули FTB-880). Системы также могут комплектоваться встроенными измерителями оптической мощности.
Принцип действия систем с модулями рефлектометров оптических FTB-720, FTB-730 основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т. е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Системы с модулями оптического рефлектометра FTB-720, FTB-730 позволяют проводить тестирование трассы по обнаружению неоднородностей, а также проводить оценку качества соединений оптических волокон в режиме локализации неоднородностей, представляющем результаты в виде таблицы событий.
Принцип действия измерителей оптической мощности, встроенных в системы, основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Встроенный источник оптического излучения основан на полупроводниковых лазерах или светодиодах.
В основе работы систем с модулями анализаторов цифровых линий связи лежит принцип воспроизведения встроенным генератором эталонной частоты, формирования цифровых сигналов с заданной скоростью и логического сравнения принимаемого цифрового сигнала с формируемым сигналом. Системы с модулями анализаторов цифровых линий связи имеют встроенный микропроцессор, графический интерфейс пользователя и библиотеку тестового программного обеспечения сетей PDH/DSn/SDH/SONET/Ethernet.
Измеритель мощности, встроенный в системы, позволяет проводить измерение уровня средней мощности оптического излучения.
Системы выполнены в прямоугольном корпусе в виде переносного прибора, имеют модульную конструкцию, позволяющую заменять модули в полевых условиях.
Для осмотра разъемов оптического волокна в приборе имеется опция видеомикроскопа (FIP), позволяющая обнаруживать загрязненные или поврежденные разъемы путем отображения увеличенного изображения поверхности разъемов.
Имеется возможность работы в автономном режиме от встроенной аккумуляторной батареи Li-Ion с индикатором состояния.
Интегрированное программное обеспечение позволяет контролировать процесс тестирования, осуществлять необходимые настройки, а также получать контекстную помощь.
Программное обеспечение защищено от несанкционированного доступа паролем.

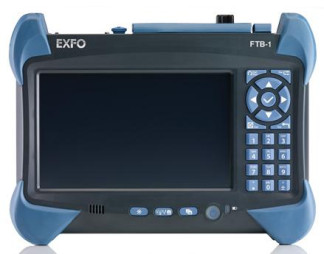

Внешний вид системы приведен на рисунке 1.
Схема пломбирования от несанкционированного доступа и обозначение места для размещения наклейки «Знак утверждения типа» приведены на рисунке 2.
Поддержка модулями анализаторов цифровых линий связи соответствующих функций приведена в таблице 1.
Таблица 1 - Поддержка сменными модулями функций тестирования технологий PDH/DSn/ SDH/ S ONET /Ethernet
| FTB-810 | FTB- 810G | FTB-860 | FTB- 860G | FTB-880 | |
| DS1 | + | + | - | - | + |
| E1 | + | + | - | - | + |
| E3 | + | + | - | - | + |
| DS3 | + | + | - | - | + |
| STS-1e/STM-0 | + | + | - | - | + |
| E4 | + | + | - | - | + |
| STS-3e/STM-1 | + | + | - | - | + |
| OC-3/STM-1 | + | + | - | - | + |
| OC-12/STM-4 | + | + | - | - | + |
| OC-48/STM-16 | + | + | - | - | + |
| OC-192/STM-64 | - | + | - | - | + |
| Ethernet 10М | - | - | + | + | + |
| Ethernet 100М | - | - | + | + | + |
| GigEthernet | - | - | + | + | + |
| 10GigEthernet | - | - | - | + | + |
Метрологически значимая часть программного обеспечения системы измерительной представляет программный продукт «Mini Toolbox». Идентификационные данные (признаки) метрологически значимой части программного обеспечения (ПО) указаны в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимой части ПО
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Mini Toolbox | EXFO Mini Toolbox OTDR 1.0 | 1.0 | EC47F11F | CRC32 |
Влияние метрологически значимой части программного обеспечения на метрологические характеристики системы не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части системы. Модификация ПО возможна только в сервисных центрах фирмы-изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики систем приведены в таблицах 3-13.
| Модель | FTB-720-12CD | FTB-720-12CD- 23B | FTB-720-000- 04B | FTB-720-023B- 04 | FTB-720-023B |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Тип волокна | Многомодовое (MMF) 50/125 или 62,5/125 мкм Одномодовое (SMF) 10/125 мкм | Одномодовое (SMF) 10/125 мкм | |||
| Рабочие длины волн, нм | 850±20 1300±20 | 850±20/1300±20 1310±20/1550 ±20 | 1625±15 (c фильтром) | 1310±20/1550±2 0/1625±15 (c фильтром) | 1310±20 1550±20 |
| Динамический диапазон измерений ослабления1, дБ, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) | 25/24 | 25/24/34/32 | 32 | 34/32/32 | 34/32 |
| Мертвая зона, м, не более -при измерении ослабления.............. -при измерении положения неоднородности........................... | 4/4,5 | 4/4,5/5/5 | 5 | 5/5/5 | 5/5 |
| 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | |
| Длительность зондирующих импульсов, нс | 5, 10, 30, 50, 100, 275, 500, 1000 | Многомодовый режим: 5, 10, 30, 50, 100, 275, 500, 1000; Одномодовый режим: 5, 10, 30, 50, 100, 275, 500, 1000, 2500, 10 000, 20 000 | 5, 10, 30, 50, 100, 275, 500, 1000, 2500, 10 000, 20 000 | ||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Диапазоны измеряемых длин, км | 0-0,1; 0-0,3; 0-0,5; 0-1,3; 0-2,5; 0-5; 0-10; 0-20; 0-40 | ее ^ ^ооооО ^оооо | ногомодовый жим: 0-0,1; -0,3; 0-0,5; -1,3; 0-2,5; -5; 0-10; -20; 0-40 дномодовый жим: 0-1,25; -2,5; 0-5; 0-10; -20; 0-40; -80; 0-160; -260 | 0-1,25; 0-2,5; 0-5; 0-10; 0-20; 0-40; 0-80; 0-160; 0-260 | ||
| Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ/дБ | ±0,03 | |||||
| Пределы допускаемой абсолютной погрешности при измерении длины, AL, м | AL = ±(0,75 + 2,5x10-5L+5); где L - измеряемая длина, м; 5- дискретность отсчета в измеряемом диапазоне длин, м | |||||
Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимального значения шумов в последней четверти диапазона длин.
Таблица 4 - Метрологические и технические характеристики систем с модулями рефлектометров оптических FTB-730
| Модель | FTB-730-023B | FTB-730-236B | FTB-730- 023B-04B | FTB-730-000- 04B | FTB-730-000- 08B | FTB-730-034B |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Тип волокна | Одномодовое (SMF) 10/125 мкм | |||||
| Рабочие длины волн, нм | 1310+20 1550+20 | 1310+20 1490+10 1550+20 | 1310+20 1550+20 1625+10 | 1625+10 | 1650+7 | 1550+20 1625+10 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Динамический диапазон измерений ослабления, дБ, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) | 37/35 | 37/36/35 | 37/35/37 | 37 | 35 | 35/37 |
| Мертвая зона, м, не более -при измерении ослабления.............. -при измерении положения неоднородности........................... | 4/4,5 | 4/4,5/4,5 | 4/4,5/4,5 | 4,5 | 4,5 | 4,5/4,5 |
| 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | |
| Длительность зондирующих импульсов, нс | 5, 10, 30, 50, 100, 275, 500, 1000, 2500, 10 000, 20 000 | |||||
| Диапазоны измеряемых длин, км | 0-1,25; 0-2,5; 0-5; 0-10; 0-20; 0-40; 0-80; 0-160; 0-260; 0-400 | |||||
| Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ/дБ | ±0,03 | |||||
| Пределы допускаемой абсолютной погрешности при измерении длины, AL, м | AL = ±(0,75 + 2,5x10-5L+5); где L - измеряемая длина, м; 5- дискретность отсчета в измеряемом диапазоне длин, м | |||||
Таблица 5 - Основные технические характеристики системы с модулями анализаторов цифровых линий связи FTB-810(G)/ FTB-880 в части
PDH/DSn/SDH/SONET.
| Наименование характеристики | Значение характеристики | |
| 1 | 2 | |
| Электрические интерфейсы | ||
| Номинальные значения тактовой частоты формируемых и измеряемых сигналов, МГц: | ||
| - DS1 | 1,544 | |
| - E1/2M (RJ-48C), E1/2M (BNC) | 2,048 | |
| - E3/34M | 34,368 | |
| - DS3/45M | 44,736 | |
| - STS-1e/STM-0e/52M | 51,84 | |
| 1 | 2 |
| - E4/140M | 139,264 |
| - STS-3e/STM-1e/155M | 155,52 |
| Пределы допускаемой относительной погрешности установки тактовой частоты формируемых сигналов, % | ± 4,6-10-4 |
| Номинальные значения амплитуды формируемых сигналов, В: - DS1, E1/2M (RJ-48C) | 3,0 |
| - E1/2M (BNC) | 2,37 |
| - E3/34M | 1,0 |
| - DS3/45M | 0,605 |
| - STS-1e/STM-0e/52M | не нормируется |
| - E4/140M, STS-3e/STM-1e/155M | 1,0 |
| Пределы допускаемой абсолютной погрешности установки амплитуды формируемых сигналов, мВ: - DS1 | ± 600 |
| - E1/2M (RJ-48C) | ± 300 |
| - E1/2M (BNC) | ± 237 |
| - E3/34M, E4/140M, STS-3e/STM-1e/155M | ± 100 |
| - DS3/45M | ± 245 |
| Номинальные значения длительности формируемых сигналов, в зависимости от типа формируемого сигнала, нс: - DS1, DS3/45M, STS-1e/STM-0e/52M | не нормируется |
| - E1/2M (RJ-48C), E1/2M (BNC) | 244,0 |
| - E3/34M | 14,55 |
| - E4/140M | 7,18 |
| - STS-3e/STM-1e/155M | 6,43 |
| Пределы допускаемой абсолютной погрешности установки длительности формируемых сигналов, в зависимости от типа формируемого сигнала, нс: - E1/2M (RJ-48C), E1/2M (BNC) | ± 25 |
| - E3/34M | ± 2,45 |
| - E4/140M, STS-3e/STM-1e/155M | ± 0,1 |
| Выходное сопротивление, Ом - DS1 | 100 |
| - E1/2M (RJ-48C) | 120 |
| - E1/2M (BNC), E3/34M, DS3/45M, STS-1e/STM-0e/52M, E4/140M, STS-3e/STM-1e/155M | 75 |
| 1 | 2 |
| Пределы допускаемой относительной погрешности установки выходного сопротивления, в зависимости от типа формируемого сигнала, %: - DS1, E1/2M (RJ-48C), E1/2M (BNC), E3/34M, DS3/45M, STS-1e/STM-0e/52M, STS-3e/STM-1e/155M - E4/140M | ± 5 ± 10 |
| Пределы допускаемой относительной погрешности измерений частоты, % | ± 4,6-10-4 |
| Оптические интерфейсы | |
| Номинальные тактовые частоты передатчика | 155,52; 622,08 МГц; 2,48832; 9,95328 ГГц |
| Пределы допускаемой относительной погрешности установки тактовой частоты передатчика | ± 4,6-10-6 |
| Пределы допускаемого отклонения тактовой частоты входного сигнала | ± 10010-6 |
| Сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика | ± 5010-6 |
| Пределы допускаемой относительной погрешности измерений частоты сигнала | ± 4,6-10-6 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ | ± 2 |
| Таблица 6 - Основные технические характеристики системы с модулями анализаторов цифровых линий связи Ethernet. | FTB-860(G)/ FTB-880 в части |
| Наименование характеристики | Значение характеристики |
| Электрические интерфейсы | |
| Номинальные значения тактовой частоты формируемых и измеряемых сигналов, МГц: 10 Base-T 100 Base-T 1000 Base-T | 10 125 1000 |
| Пределы допускаемой относительной погрешности установки и измерений тактовой частоты сигналов, % | ± 4,6-10-4 |
Таблица 7 - Значения уровня выходной мощности передатчика и рабочего диапазона уровня мощности приемника анализаторов цифровых линий связи для модулей FTB-810(G)/FTB-880_
| Интерфейс | OC-3/STM-1 | OC-12/STM-4 | OC-48/STM-16 | |||||||||
| Оптическая опция | 1310 нм / 15 км | 1310 нм/ 40 км | 1550 нм / 40 км | 1550 нм / 80 км | 1310 нм/ 15 км | 1310 нм/ 40 км | 1550 нм/ 40 км | 1550 нм/ 80 км | 1310 нм/ 15 км | 1310 нм/ 40 км | 1550 нм/ 40 км | 1550 нм/ 80 км |
| Диапазон уровня выходной мощности, дБм | от минус 5 до 0 | от минус 2 до 3 | от минус 5 до 0 | от минус 2 до 3 | от минус 5 до 0 | от минус 2 до 3 | от минус 5 до 0 | от минус 2 до 3 | от минус 5 до 0 | от минус 2 до 3 | от минус 5 до 0 | от минус 2 до 3 |
| Рабочий диапазон уровня мощности приемника, дБм | от минус 23 до минус 10 | от минус 30 до минус 15 | от минус 23 до минус 10 | от минус 30 до минус 15 | от минус 22 до 0 | от минус 27 до минус 9 | от минус 22 до 0 | от минус 29 до минус 9 | от минус 18 до 0 | от минус 27 до минус 9 | от минус 18 до 0 | от минус 28 до минус 9 |
Таблица 8 - Значения уровня выходной мощности передатчика и рабочего диапазона уровня мощности приемника анализаторов цифровых линий связи для модулей FTB-810G/FTB-880_
| Интерфейс | OC-192/STM-64 | ||
| Оптическая опция | 1310 нм/10 км | 1550 нм/40 км | 1550 нм/80 км |
| Диапазон уровня выходной мощности, дБм | от минус 6 до минус 1 | от минус 1 до 2 | от 0 до 4 |
| Рабочий диапазон уровня мощности приемника, дБм | от минус 11 до 0,5 | от минус 14 до минус 1 | от минус 24 до минус 7 |
Таблица 9 - Значения уровня выходной мощности передатчика и рабочего диапазона уровня мощности приемника анализаторов цифровых линий связи для модулей FTB-860(G)/FTB-880_
| Интерфейс | Ethernet 100М | GigEthernet | |||||
| 100 Base-FX | 100 Base-LX | 1000 Base-SX | 1000 Base-LX | 1000 Base-ZX | 1000 Base-BX10-D | 1000 Base-BX10-U | |
| Оптическая опция | 1310 нм/2 км | 1310 нм/ 15 км | 850 нм/550 м | 1310 нм/10 км | 1550 нм/80 км | 1490 нм на передаче 1310 нм на приеме/10 км | 1310 нм на передаче 1490 нм на приеме/10 км |
| Диапазон уровня выходной мощности, дБм | от минус 20 до минус 15 | от минус 15 до минус 8 | от минус 9 до минус 3 | от минус 9,5 до минус 3 | от 0 до 5 | от минус 9,5 до минус 3 | от минус 9,5 до минус 3 |
| Рабочий диапазон уровня мощности приемника, дБм | от минус 31 до 3 | от минус 28 до 3 | от минус 20 до 6 | от минус 22 до 6 | от минус 22 до 6 | от минус 20 до 6 | от минус 20 до 6 |
Таблица 10 - Значения уровня выходной мощности передатчика и рабочего диапазона уровня мощности приемника анализаторов цифровых линий связи для модулей FTB-860G/ FTB-880_
| Интерфейс | 10G Base-SR/SW | 10G Base-LR/LW | 10G Base-ER/EW |
| Оптическая опция | 850 нм/300 м | 1310 нм/10 км | 1550 нм/40 км |
| Диапазон уровня выходной мощности, дБм | от минус 5 до минус 1 | от минус 8 до 0,5 | от минус 4,7 до 4 |
| Рабочий диапазон уровня мощности приемника, дБм | от минус 11,1 до 6 | от минус 12,6 до 5 | от минус 14,1 до 5 |
Таблица 11. Метрологические и технические характеристики измерителей оптической мощности, встроенных в системы
| Наименование характеристики | Значение характеристики | |
| VPM2X | VPM3 | |
| Рабочий диапазон длин волн, нм | от 800 до 1650 | |
| Диапазон измерений уровня оптической мощности, дБм2, в рабочем диапазоне длин волн | от минус 64 до 26 | от минус 86 до 10 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения3, дБ | ±5 % ± 0,4 пВт | ±5 % ± 3 пВт |
Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт 3 при уровне входной мощности не более 5 дБм
Таблица 12. Метрологические и технические характеристики измерителей оптической мощности, встроенных в модули рефлектометров оптических FTB-720, FTB-730_
| Наименование характеристики | Значение характеристики |
| PM-1 | |
| Рабочий диапазон длин волн, нм | от 1270 до 1625 |
| Диапазон измерений уровня оптической мощности, дБм4, в рабочем диапазоне длин волн: - от 1480 до 1500 нм - от 1530 до 1570 нм | от минус 65 до 18 от минус 50 до 28 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения при уровне входной мощности не более 5 дБм на длинах волн 1310, 1490, 1550 и 1625 нм, дБ | ±0,2 |
4 Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт.
| Питание осуществляется: - от аккумуляторной батареи, В - от сети переменного тока через сетевой адаптер - напряжением, В - частотой, Гц | 14,4 220±22 50±0,5 |
| Г абаритные размеры, мм, не более | 190 х 252 х 66 |
| Масса (включая батарею), кг, не более | 1,5 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до 50 |
| - относительная влажность воздуха (без конденса | |
| ции), %, не более | 93 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус систем измерительных FTB-1 методом наклеивания.
Основной комплект поставки включает:
- система измерительная FTB-1 - 1 шт.;
- модули: FTB-720-12CD, FTB-720-12CD-23B, FTB-720-000-04B, FTB-720-023B-04, FTB-720-023B, серий FTB-730: FTB-730-023B, FTB-730-236B, FTB-730-023B-04B, FTB-730-
000-04B, FTB-730-034B, FTB-730-000-08B, FTB-810(G), FTB-860(G), модули FTB-880 (по отдельному заказу);
- блок питания - 1 шт.;
- кабель питания - 1 шт.;
- транспортная сумка - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.
осуществляется по документу МП 49404-12 «Инструкция. Системы измерительные FTB-1 фирмы «EXFO Inc.», Канада. Методика поверки» утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 16.02.2012 г. и входящему в комплект поставки.
Основные средства поверки:
1. Частотомер электронно-счетный Ч3-66 (Рег. № 9273-85)
- диапазон измерений частоты от 10 Гц до 37,5 ГГц;
- пределы допускаемой относительной погрешности измерений частоты ± 5x10" .
2. Осциллограф цифровой DL9240 (Рег. № 39514-08)
- диапазон частот от 0 до 1500 МГц;
- диапазон измеряемых напряжений от 0,002 до 150 В;
- пределы допускаемой относительной погрешности измерений по временной оси: ± (0,001% + 10 пс + время на 1 выборку).
3. Мультиметр 34401А (Рег. № 16500-97)
- диапазон измерений сопротивления до 100 Мом;
- погрешность измерения сопротивления в диапазоне от 75 до 120 Ом ± 0,01 %).
4. Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС (Рег. № 32837-06)
- диапазон измеряемых значений средней мощности оптического излучения: от 10-10 до
10-2 Вт;
- диапазоны длин волн исследуемого излучения: 800 - 900 нм, 1250 - 1350 нм, 1480 -1700 нм;
- длины волн источников излучения (калибровки): 850±5, 1310+10, 1490±5, 1550+10, 1625+5 нм;
- пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки ±2,5 %, в рабочем спектральном диапазоне ±5 %, измерений относительных уровней мощности ±1,2 %;
- рабочий диапазон длин волн спектральной установки: от 600 до 1700 нм;
- пределы допускаемого значения основной относительной погрешности измерений относительной спектральной характеристики опорного приёмника: ±5 %;
- пределы допускаемого значения основной абсолютной погрешности градуировки монохроматора по шкале длин волн: ±1 нм.
Руководство по эксплуатации. «Системы измерительные FTB-1».
Нормативные документы, устанавливающие требования к системам измерительным FTB-1
ГОСТ 8.585-2005. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
МИ 2505-98 Рекомендация. «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки».
учет объема оказанных услуг электросвязи операторам связи.
| Зарегистрировано поверок | 726 |
| Поверителей | 26 |
| Актуальность данных | 19.11.2024 |
