| Номер в госреестре | 49405-12 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | NTS-372Rс, NTS-375Rс, NTS-962R, NTS-965R |
| Изготовитель | "South Surveying & Mapping Instrument Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 26.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тахеометры электронные NTS-372R^ NTS-375RX, NTS-962R, NTS-965R предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Тахеометры электронные NTS-372R^ NTS-375R^ NTS-962R, NTS-965R - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Углы поворота зрительной трубы в горизонтальной и вертикальной плоскостях измеряются оптическими датчиками угла. Измерение расстояний производится лазерным дальномером, использующим фазовый метод. Лазерный дальномер может работать по диффузным объектам (в диффузном режиме) или с применением призменных отражателей.
Конструктивно, тахеометры электронные NTS-372R^ NTS-375R^ NTS-962R, NTS-965R выполнены единым блоком. На передней и задней панелях расположены цветные сенсорные графические дисплеи с кнопками управления. На боковых панелях расположены аккумуляторные отсеки и разъёмы mini USB и RS-232 для передачи данных на внешние устройства. Помимо вышеперечисленных разъёмов тахеометры электронные NTS-372R^ NTS-375Rс имеют слот для подключение SD-карт, а тахеометры электронные NTS-962R, NTS-965R имеют разъём USB.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Выпускаемые модификации различаются внешним видом и погрешностью измерения углов.

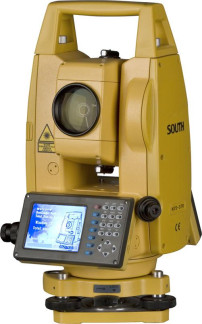

Фотографии общего вида тахеометров электронных NTS-372Rc, NTS-375Rc, NTS-962R, NTS-965R
Пломбирование крепёжных винтов корпуса тахеометров электронных NTS-372Rc, NTS-375Rc, NTS-962R, NTS-965R не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние крепёжные винты залиты специальным пломбирующим лаком.
| Наименование характеристики | Значение характеристики | |||
| NTS-372Rс | NTS-375Rс | NTS-962R | NTS-965R | |
| Увеличение зрительной трубы, крат: | 30 | |||
| Диаметр входного зрачка, мм: | 45 | |||
| У гловое поле зрения зрительной трубы, ..,°...', не менее: | 1 30 | |||
| Наименьшее расстояние визирования, м, не менее: | 1,0 | |||
| Цена деления установочных уровней: - круглого , ..'/мм - цилиндрического, ."/мм | 8/2 30/2 | 10/2 30/2 | ||
| Диапазон компенсации компенсатора, .', не менее: | ±3 | |||
| Предел допускаемой систематической составляющей погрешности компенсации компенсатора, ...": | ±1,0 | |||
| Предел допускаемой погрешности оптического центрира, мм | 1,0 | |||
| Диапазон измерений, не менее: - углов, .°: - расстояний, м: - отражательный режим - диффузный режим | 0 - 360 до 5000 до 300* | |||
| Дискретность отсчитывания измерений: // - углов, ... : - расстояний, мм: | 1 1 | |||
| Допускаемая СКП измерений углов, ...", не более: | 2 | 5 | 2 | 5 |
| Допускаемая СКП измерений расстояний, мм, не более: - отражательный режим - диффузный режим | ±(2+2х10-6хБ) ±(5+3х10-6хБ) где D - измеряемое расстояние, мм | |||
| Объем внутренней памяти, Мбайт: | 64 | |||
| Источник электропитания (внутренний аккумулятор), В - А/ч: | 7,2 - 2,7 или 7,2 - 3,5 | |||
| Диапазон рабочих температур, °С: | - 20. + 50 | |||
| Г абаритные размеры (Д х Ш х В), мм, не более: | 200х180х350 | 200х190х350 | ||
| Масса, кг, не более: | 6,0 | |||
* - измерения на отражающую поверхность белого цвета с коэффициентом отражения не менее
Встроенное ПО предназначено для обеспечения взаимодействия узлов прибора, для сохранения и экспорта измеренных величин. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
| Модель | Наименование ПО | Идентификацион ное наименование ПО | Номер версии ПО | Цифровой идентификатор (контрольная сумма кодов) | Алгоритм вычисления цифрового идентификатора |
| NTS-372R^ NTS-375Rс | WinTS | WinCE +TS.exe Mapping Genius, Engineering Genius | 101029 | DC0E03A1 | CRC32 |
| NTS-962R, NTS-965R | WinTS | WinCE +TS.exe Mapping Genius, Engineering Genius | 090604 | CDBCB8FC | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
| Наименование | Количество, ед. |
| Тахеометр электронный | 1 |
| Аккумулятор | 2 |
| Зарядное устройство | 1 |
| Кабель для передачи данных | 1 |
| Набор инструментов для юстировки | 1 |
| Салфетка для протирания оптики | 1 |
| Нитяной отвес | 1 |
| Плоская призма | 1 |
| Транспортировочный футляр | 1 |
| Ремень для транспортировочного футляра | 1 |
| Чехол от дождя | 1 |
| Карта памяти формата SD | 1 |
| Диск с ПО | 1 |
| Руководство по эксплуатации на русском языке | 1 |
осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».
Перечень основного оборудования необходимого для поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе: «Тахеометры электронные NTS-372R^ NTS-375Яс, NTS-962R, NTS-965R. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным NTS-372RC, NTS-375R^ NTS-962R, NTS-965R
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия»;
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографо- геодезического и картографического назначения»;
4. Техническая документация «South Surveying & Mapping Instrument CO., LTD.», Китай.
- осуществление геодезической и картографической деятельности
