| Номер в госреестре | 49408-12 |
| Наименование СИ | Спектрометры эмиссионные с индуктивно связанной плазмой |
| Обозначение типа СИ | Agilent мод. 710 ICP-OES, 715 ICP-OES, 720 ICP-OES, 725 ICP-OES, 730 ICP-OES, 735 ICP-OES |
| Изготовитель | "Agilent Technologies", Австралия |
| Год регистрации | 2012 |
| Срок свидетельства | 26.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Спектрометры эмиссионные с индуктивно-связанной плазмой Agilent моделей 710 ICP-OES, 715 ICP-OES, 720 ICP-OES, 725 ICP-OES, 730 ICP-OES, 735 ICP-OES предназначены для определения содержаний элементов в растворах, продуктах питания, почвах, металлах и их сплавах и т.д. методом количественного спектрального анализа.
Спектрометры эмиссионные с индуктивно-связанной плазмой Agilent представляют собой стационарные лабораторные приборы.
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа с возбуждением спектра пробы в аргоновой плазме, которая создается под действием ВЧ электромагнитного поля.
Cпектрометры состоят из источника возбуждения спектра, блока спектрометра и системы регистрации спектра на матричном детекторе. Источник возбуждения спектра состоит из радиочастотного генератора, работающего на частоте 40 МГц, с мощностью, подводимой к плазме, от 700 до 1700 Вт (от 700 до 1500 Вт для 710/715 ICP-OES), и блока ввода пробы, который включает горелку, распылительную камеру, распылитель и перистальтический насос. Исследуемая проба с помощью перистальтического насоса поступает в распылитель и затем в виде аэрозоля транспортируется потоком аргона в высокотемпературную зону плазмы.
Основа спектрального блока спектрометров - Эшелле спектрометр с двумя диспергирующими элементами: дифракционной решеткой и призмой из кварца, используемой для разделения порядков спектра. Одновременная регистрация всего спектра или набора выбранных линий осуществляется с помощью патентовоного детектора изготовленного по I-MAP технологии (форма матрицы детектора полностью повторяет оптическую проекцию Эшеле, массив пикселей детектора обеспечивает точное позиционирование по всем спектральным линиям во всем диапазоне и позволяет проводить непрерывную и одновременную регистрацию всего эмиссионного спектра) для моделей 720/725/730/735 ICP - OES или матричного детектора , имеющего массив 1058x1058 пикселей для 710/715 ICP-OES. Модели отличаются друг от друга способом наблюдения плазмы - радиальным и осевым, способом контроля газовых потоков и типом перистальтического насоса. Конструктивно спектрометры выполнены в виде настольных приборов, рядом с которыми устанавливаются компьютер и система рециркуляции воды для охлаждения индукционной катушки и для кондиционирования воздуха вокруг блока спектрометра.
Спектрометры могут поставляться в комплекте с автосамплером для автоматической подачи проб, с приставкой искрового или лазерного пробоотбора для анализа твердых проб без растворения.
Все модели работают под управлением программы ICP Expert II, установленной на внешнем управляющем компьютере.

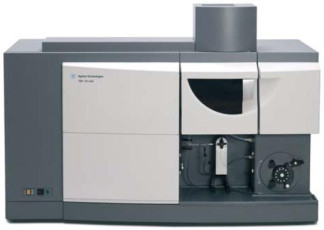

Внешний вид спектрометров приведен на рисунке 1.
I
Рисунок 1 Внешний вид спектрометров эмиссионных с индуктивно-связанной плазмой Agilent моделей 710 ICP-OES, 715 ICP-OES, 720 ICP-OES, 725 ICP-OES, 730 ICP-OES, 735 ICP-OES
■
Спектрометры оснащены автономным ПО, которое управляет работой прибора и
отображает, обрабатывает и хранит полученные данные.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО, файл icpexpert.exe) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ICP Expert II | ICP Expert II | 1. | e46696fe8f3e2084b39e2148e ba25e | MD5 |
К метрологически значимой части ПО относится исполняемый файл icpexpert.exe. Метрологически значимая часть ПО выполняет следующие функции:
■ управление прибором;
■ установка режимов работы прибора;
■ получение эмиссионных спектров исследуемых проб;
■ обработка и хранение результатов измерений;
■ построение калибровочных зависимостей;
■ проведение диагностических тестов прибора;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует категории С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Таблица 1
| Наименование характеристики | Модели: 710 ICP-OES, 715 ICP-OES | Модели: 720 ICP-OES, 725 ICP-OES, 730 ICP-OES, 735 ICP-OES |
| Спектральный диапазон (максимальный), нм | от 177 до 785 | от 167 до 785 |
| Спектральное разрешение (при 180 нм), нм, не более | 0,009 | 0,007 |
| Пределы обнаружения элементов (по критерию 3о), мг/дм3, не более | Приведены в таблице 2 |
| Относительное СКО выходного сигнала (при концентрации более чем в 100 раз, превышающей предел детектирования),%, не более | 2,0 |
| Напряжение питания переменного тока частотой (50±1 Гц), В | 220 +22-33 |
| Потребляемая мощность, кВ • А, не более | 5,1 |
| Г абаритные размеры (Д хШ хВ), мм | 1375x720x926 |
| Масса, кг, не более | 226 |
| Наработка на отказ, ч | 4800 |
| Срок службы, лет, не менее | 8 |
| Условия эксплуатации: о/~' -диапазон температур окружающего воздуха, С -диапазон относительной влажности окружающего воздуха (при 25 оС) -диапазон атмосферного давления, кПа | от 15до 30 от 20 до 80 от 84 до 106 |
3
Пределы обнаружения элементов, мг/дм , не более
Таблица 2
| Элемент | Модели с радиальной схемой наблюдения плазмы: 715 ICP-OES, 725 ICP-OES, 735 ICP-OES | Модели с осевой схемой наблюдения плазмы: 710 ICP-OES, 720 ICP-OES, 730 ICP-OES |
| Ba (X = 493,408 нм) | 0,05 | 0,01 |
| Cd (X= 214,439 нм) | 0,04 | 0,01 |
| Cu (X= 324,754 нм) | 0,05 | 0,02 |
| Fe (X= 238,204 нм) | 0,055 | 0,02 |
| Mn (X= 257,610 нм) | 0,06 | 0,02 |
| Zn (X= 213,857 нм) | 0,05 | 0,02 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса спектрометра в виде наклейки.
- спектрометр;
- руководство по эксплуатации (книга и электронная версия на компакт-диске);
- методика поверки МП-242-1265-2011.
осуществляется по документу «МП-242-1265-2011. Спектрометры эмиссионные с индуктивно-связанной плазмой Agilent моделей 710 ICP-OES, 715 ICP-OES, 720 ICP-OES, 725 ICP-OES, 730 ICP-OES, 735 ICP-OES фирмы "Agilent Technologies", Австралия. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 15.12.2011 года.
Основные средства поверки: Стандартные образцы состава водных растворов ионов ГСО 6690-93 (Cd), ГСО 7998-93 (Cu), ГСО 8032-94 (Fe), ГСО 7107-94 (Ba), ГСО 8056-94 (Mn), ГСО 8053-94 (Zn).
приведены в руководстве по эксплуатации спектрометров и, например, в следующих нормативных документах:
1. ГОСТ Р ИСО 13898-4-2007. Сталь и чугун. Определение содержания никеля, меди и кобальта. Спектрометрический метод атомной эмиссии с индуктивно-связанной плазмой.
2. ГОСТ 27973.2-88. Золото. Метод атомно-эмиссионного анализа с индукционной плазмой.
3. ГОСТ 28353.2-89. Серебро. Метод атомно-эмиссионного анализа с индукционной плазмой.
4. ГОСТ Р 51309-99. Вода питьевая. Определение содержания элементов. Метод атомноэмиссионного анализа с индукционной плазмой.
Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным с индуктивно-связанной плазмой Agilent моделей 710 ICP-OES, 715 ICP-OES, 720 ICP-OES, 725 ICP-OES, 730 ICP-OES, 735 ICP-OES
Техническая документация фирмы-изготовителя.
при осуществлении деятельности в области охраны окружающей среды и оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
