Назначение

Трансформаторы тока встроенные SBL 0.8 H предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления в установках переменного тока промышленной частоты, устанавливаются на вводах баковых элегазо-вых выключателей ЗАРШТ-145, используются на вводах силовых трансформаторов рассчитанных на наибольшие рабочие напряжения 145 кВ.

Описание

Трансформаторы тока SBL 0.8 H монтируются снаружи на высоковольтных вводах элега-зовых выключателей ЗАРШТ-145 без разборки вводов. На каждом вводе может быть до трех трансформаторов, помещенных в съемный влагозащищенный корпус. Первичной обмоткой трансформатора является токоведущий стержень, проходящий через ввод. Высоковольтная изоляция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным элегазом, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали. Все трансформаторы тока SBL 0.8 H выполняются со вторичными обмотками, равномерно распределенными по сердечникам для обеспечения высокой точности. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя.

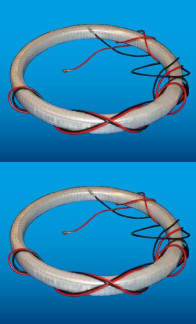

Фотография общего вида трансформаторов тока SBL 0.8 H приведена на рис. 1.

Технические характеристики

Номинальное значение первичного тока, А Номинальное значение вторичного тока, А Наибольшие рабочие напряжения, кВ Для измерительных обмоток: класс точности Для цепей защиты:

1000

1

145

0,5

10Р (30) 20 50

3000

-    класс точности/предельная кратность

-    номинальные мощности, ВА

-    номинальная частота, Гц

Сопротивление изоляции первичной обмотки, МОм, не менее Сопротивление изоляции вторичной обмотки, МОм, не менее Предельная кратность Коэффициент безопасности

Климатическое исполнение У1 по ГОСТ 15150-69.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации и на табличку на корпусе трансформатора. Способ нанесения - штамп влагостойкой краской или наклейка пленки.

Комплектность

Трансформаторы тока SBL 0.8 H - 1 экз.

Формуляр - 1экз.

Поверка

осуществляется по ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки.

Рекомендуемые средства поверки:

-    трансформатор тока ТТИ-5000.5;

-    прибор сравнения КНТ-03;

-    нагрузочное устройство НТТ 50.5-1.

Сведения о методах измерений

Приведены в эксплуатационной документации.

Нормативные документы, устанавливающие требования к трансформаторам тока SBL 0.8 H

1    ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия

2    ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки

Рекомендации к применению

Осуществление торговли и товарообменных операций.
