Блоки питания датчиков БПК-40М, БПК-40-Ex, БПД-40-Ex. 2000П-Ex, 49420-12

Назначение

Блоки питания датчиков БПК-40М, БПК-40-Ех, БПД-40-Ех, 2000П-Ех (далее - блоки) предназначены для измерительного преобразования выходных унифицированных аналоговых сигналов датчиков в виде силы постоянного тока в выходной унифицированный аналоговый сигнал силы постоянного тока с пропорциональной и/или корнеизвлекающей зависимостью, организации питания датчиков.

Описание

Блоки БПК-40М, БПК-40-Ех, БПД-40-Ех выполнены в прямоугольном металлическом корпусе и предназначены для утопленного щитового монтажа. Крепление блоков БПК-40М, БПК-40-Ех, БПД-40-Ех осуществляется стяжками. На задней панели корпуса расположены разъемы внешних подключений.

Блоки 2000П-Ех выполнены в пластмассовом корпусе и предназначены для монтажа на DIN-рейку (35 мм) или для установки на стене.

На передней панели расположены элементы индикации включения питания.

Блоки БПК-40М и БПК-40-Ех предназначены для организации питания датчиков с унифицированным выходным сигналом 0-5 или 4-20 мА постоянного тока, а также для функционального преобразования этого сигнала в другие уровни по двум выходным каналам с пропорциональной и корнеизвлекающей зависимостью.

Блоки БПД-40-Ех, 2000П-Ех, БПК-40-Ех предназначены для организации питания, приема и преобразования информативных сигналов датчиков и других устройств систем промышленной автоматики, расположенных во взрывоопасной зоне.

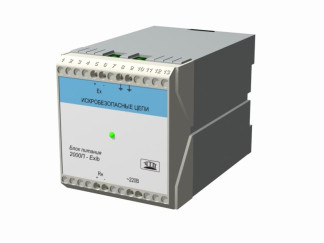

Фотографии общего вида блоков представлены на рисунках 1 - 4.

Технические характеристики

Номинальная статическая характеристика канала преобразования должна быть линейной или корнеизвлекающей, представленной соответственно формулами (1) и (2):

Y - Y

Y = Y + тЧт - х»)>    (1)

X K X 0

Y = Y0 + (Yk - Y,)

(2)

1

где Y - текущее значение выходного сигнала канала преобразования, мА;

Х - текущее значение информативного сигнала, мА;

Y0, YK - нижний и верхний пределы диапазона изменения выходного сигнала канала преобразования, мА;

Х0, ХК - нижний и верхний пределы диапазона изменения информативного сигнала, мА.

Пределы допускаемой основной приведенной погрешности канала преобразования в процентах от нормирующего значения при нормальных условиях должны быть равны значениям, приведенным в таблице 1.

Таблица 1

Номинальное значение нагрузочного сопротивления указано в таблице 2. Таблица 2

Рабочие условия применения:

-    температура окружающего воздуха от минус 10 до + 60 °С;

-    относительная влажность не более 80 % при 25 °С и более низких температурах без конденсации влаги;

-    атмосферное давление от 66 до 106,7 кПа.

Напряжение на выходе искробезопасной цепи (17,7 ± 2,4) В при номинальной нагрузке 20 мА.

Пределы допускаемой дополнительной приведённой погрешности канала преобразования при изменении температуры окружающей среды на каждые 10 °С равны пределам допускаемой основной погрешности.

Пределы допускаемой дополнительной приведённой погрешности канала преобразования при изменении напряжения питания равны пределам допускаемой основной погрешности.

Питание блоков осуществляется от сети переменного тока с частотой (50 ± 1) Гц и напряжением (220 +22/ -33) В.

Исполнения, масса и потребляемая мощность блоков приведены в таблицах 3-6.

Таблица 4 - Исполнения, масса и потребляемая мощность блоков 2000П-Ех

Таблица 5 - Исполнения, масса и потребляемая мощность блоков БПД-40-Ех

Таблица 6 - Исполнения, масса и потребляемая мощность блоков БПК-40М

Примечание - Блоки БПК-40М всех исполнений имеют:

а)    одну цепь питания датчиков;

б)    одну цепь ввода информативного сигнала;

в)    два канала преобразования с одинаковыми пределами изменения выходного сигнала. Один канал - с линейной характеристикой, другой - с корнеизвлекающей._

Таблица 7 - Степень пылевлагозащиты корпусов блоков по ГОСТ 14254-96

Средний срок службы блоков, лет, не менее    10.

Знак утверждения типа

Знак утверждения типа наносится методом термотрансфертной печати на паспортную табличку, укрепленную на корпусе блоков, и на титульные листы руководств по эксплуатации типографским способом.

Комплектность

-    блок    1 шт.

-    руководство по эксплуатации    1 экз.

-    комплект запасных частей    1 шт.

Поверка

осуществляется в соответствии с разделом 14 «Методы и средства поверки» Руководства по эксплуатации СПГК.5005.001 РЭ, разделом 3 «Методы и средства поверки» Руководства по эксплуатации 2.087.012 РЭ, разделом 14 «Методы и средства поверки» Руководства по эксплуатации 2.087.004 РЭ, разделом 3 «Методы и средства поверки» Руководства по эксплуатации 2.087.016РЭ, утверждёнными ГЦИ СИ ФГУП «ВНИИМС» 29.12.2011 г.

Перечень основных средств поверки приведён в таблице 8.

Таблица 8 - Основные средства поверки

Сведения о методах измерений

Метод измерений приведён в руководствах по эксплуатации СПГК.5005.001 РЭ, 2.087.012 РЭ, 2.087.004 РЭ, 2.087.016 РЭ.

Нормативные и технические документы, устанавливающие требования к блокам питания датчиков БПК-40М, БПК-40-Ех, БПД-40-Ех, 2000П-Ех

ГОСТ 26.011-80    Средства измерений и автоматизации. Сигналы тока и на

пряжения электрические непрерывные входные и выходные ГОСТ Р 52931-2008    Приборы контроля и регулирования технологических про

цессов. Общие технические условия.

ТУ 4218-004-12580824-94 Блоки питания датчиков. Технические условия

Рекомендации к применению

-    осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям,

-    осуществление деятельности в области охраны окружающей среды.
